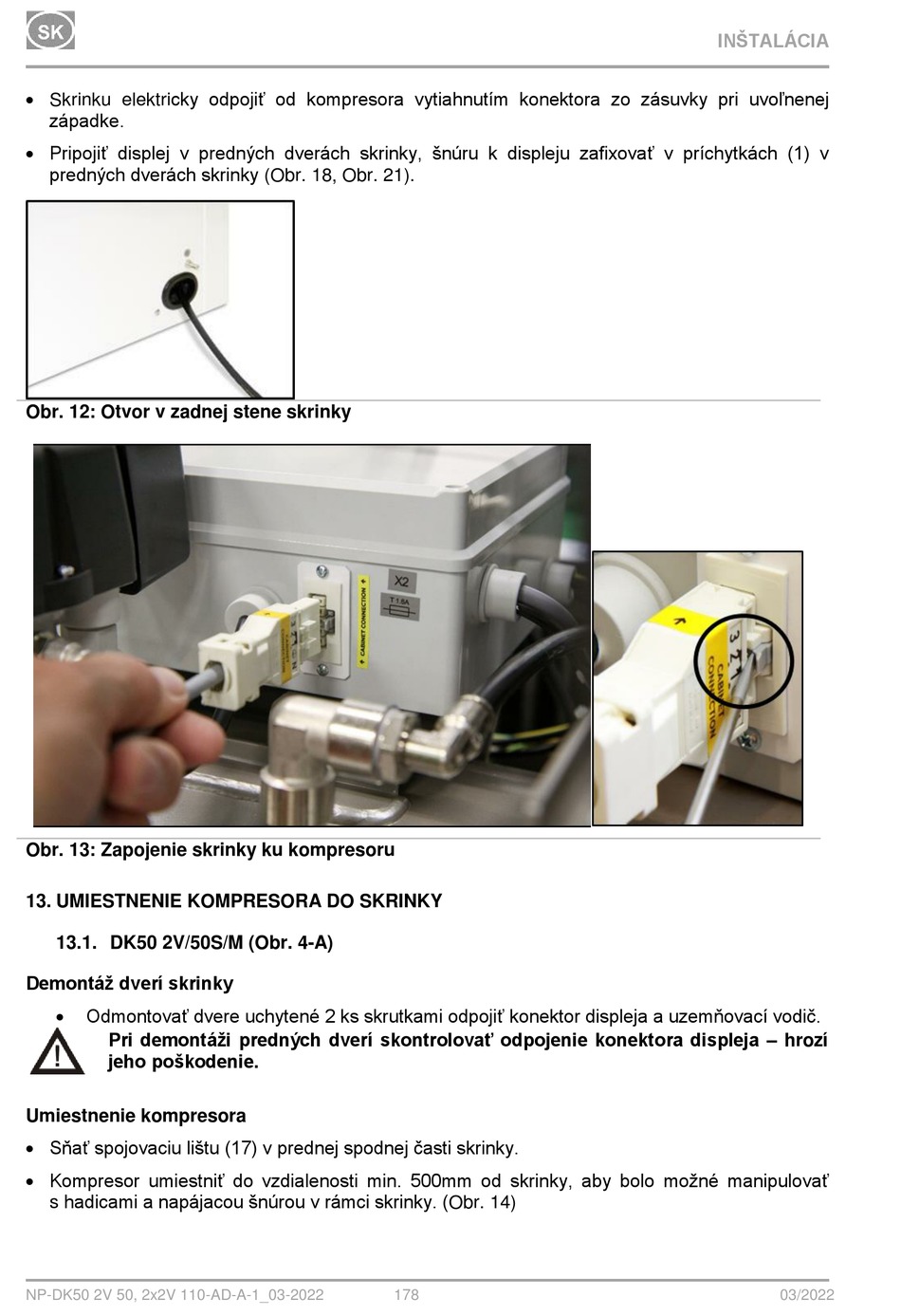

 Skrinku elektricky odpojiť od kompresora vytiahnutím konektora zo zásuvky pri uvoľnenej
západke.
 Pripojiť displej v predných dverách skrinky, šnúru k displeju zafixovať v príchytkách (1) v
predných dverách skrinky (Obr. 18, Obr. 21).
Obr. 12: Otvor v zadnej stene skrinky
Obr. 13: Zapojenie skrinky ku kompresoru

13. UMIESTNENIE KOMPRESORA DO SKRINKY

13.1. DK50 2V/50S/M (Obr. 4-A)
Demontáž dverí skrinky

Odmontovať dvere uchytené 2 ks skrutkami odpojiť konektor displeja a uzemňovací vodič.
Pri demontáži predných dverí skontrolovať odpojenie konektora displeja – hrozí
jeho poškodenie.
Umiestnenie kompresora
 Sňať spojovaciu lištu (17) v prednej spodnej časti skrinky.
 Kompresor umiestniť do vzdialenosti min. 500mm od skrinky, aby bolo možné manipulovať
s hadicami a napájacou šnúrou v rámci skrinky. (Obr. 14)
