INŠTALÁCIA

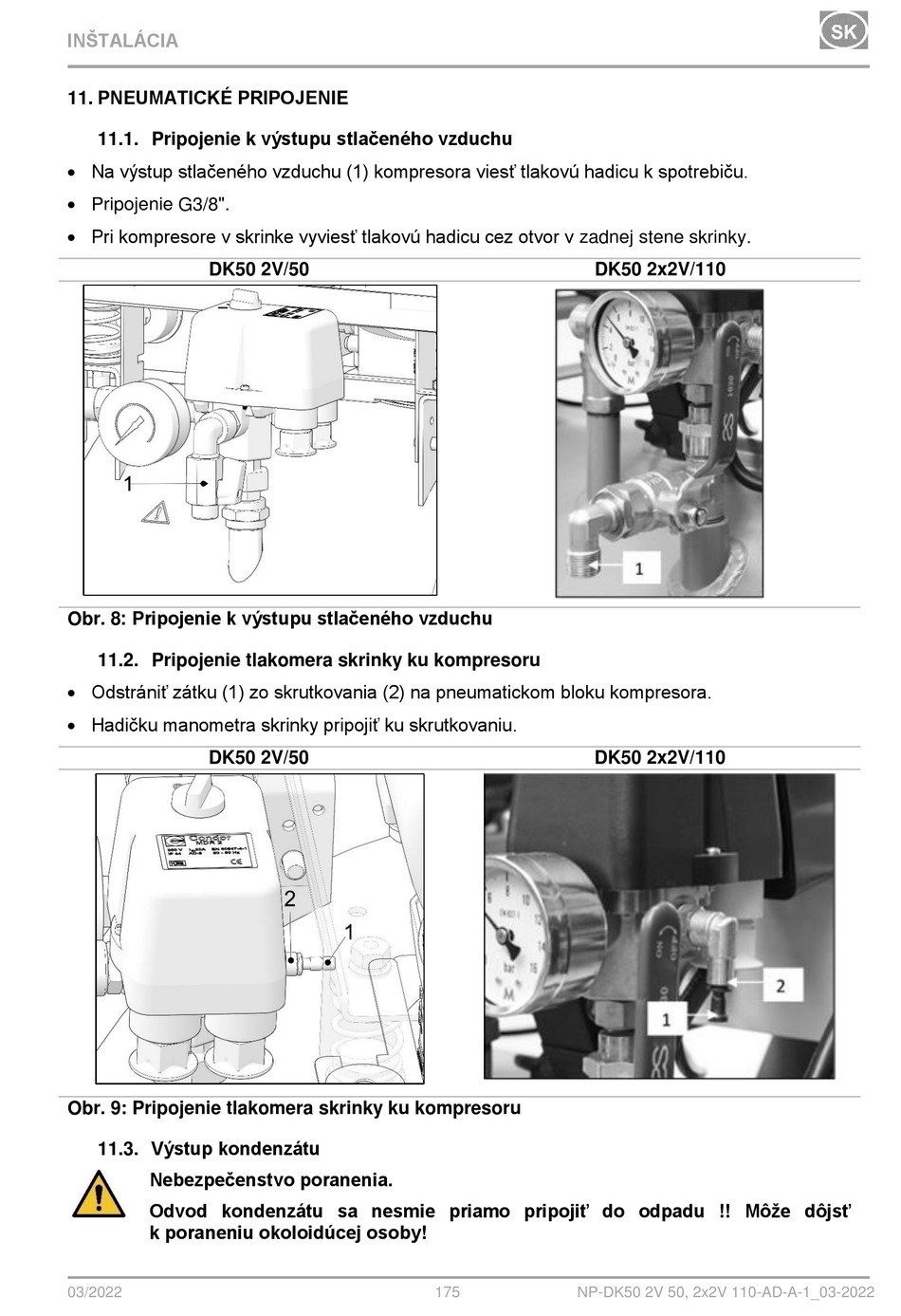

11. PNEUMATICKÉ PRIPOJENIE
11.1. Pripojenie k výstupu stlačeného vzduchu
 Na výstup stlačeného vzduchu (1) kompresora viesť tlakovú hadicu k spotrebiču.
 Pripojenie G3/8".
 Pri kompresore v skrinke vyviesť tlakovú hadicu cez otvor v zadnej stene skrinky.
DK50 2V/50
Obr. 8: Pripojenie k výstupu stlačeného vzduchu
11.2. Pripojenie tlakomera skrinky ku kompresoru
 Odstrániť zátku (1) zo skrutkovania (2) na pneumatickom bloku kompresora.
 Hadičku manometra skrinky pripojiť ku skrutkovaniu.
DK50 2V/50
Obr. 9: Pripojenie tlakomera skrinky ku kompresoru
11.3. Výstup kondenzátu
Nebezpečenstvo poranenia.
Odvod kondenzátu sa nesmie priamo pripojiť do odpadu !! Môže dôjsť
k poraneniu okoloidúcej osoby!
03/2022
DK50 2x2V/110
DK50 2x2V/110
175 NP-DK50 2V 50, 2x2V 110-AD-A-1_03-2022
