Die für den korrekten Betrieb der Pumpe zu installierenden hydraulischen Komponenten sind:
6.1 Saugrohr.
Abbildung (A)
8
6. Installation der Hydraulikkomponenten
Saugrohr mit Füllstandssonde und Hintergrundfilter
Abflussleitung mit Einspritzventil
Schrauben Sie die Saugringmutter am Pumpenkörper vollständig ab und
nehmen Sie die für die Montage mit dem Rohr erforderlichen Komponenten
mit: Befestigungsringmutter, Rohranschlag, Rohrhalterung.

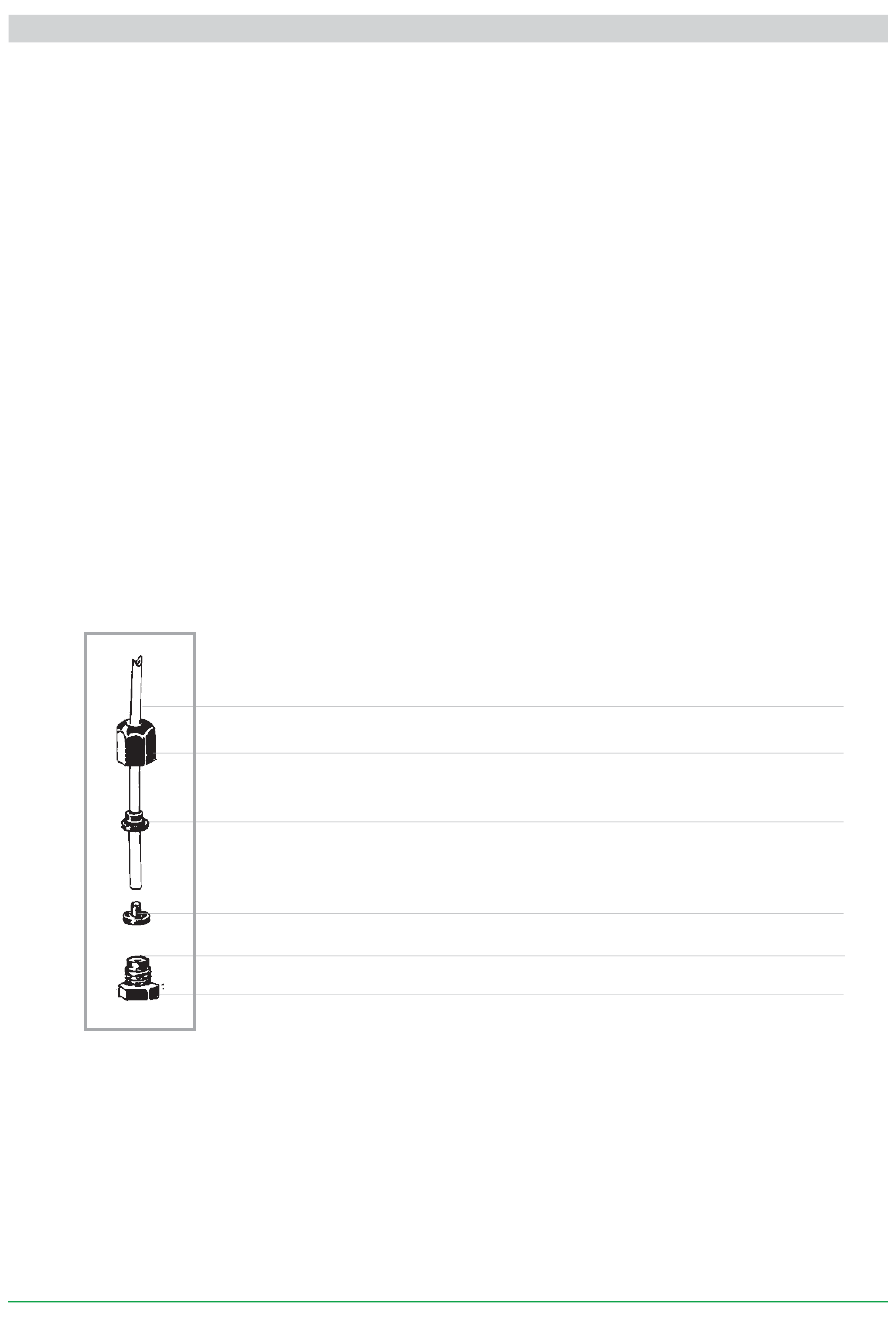

Die Montage erfolgt wie in der Abbildung gezeigt, wobei darauf zu achten
ist, dass das Rohr bis zum Anschlag in die Rohrhalterung eingeführt wird.
Ziehen Sie das Rohr am Pumpenkörper fest, indem Sie die Ringmutter
nur mit der Kraft Ihrer Hände anziehen.
Verbinden Sie das andere Rohrende auf die gleiche Weise mit dem
Bodenfilter.
Entlüftungsrohr
Saugrohr
Rohrbefestigungs-Ringmutter
Rohranschlag
Rohrhalterung
O-Ring
Ventil
