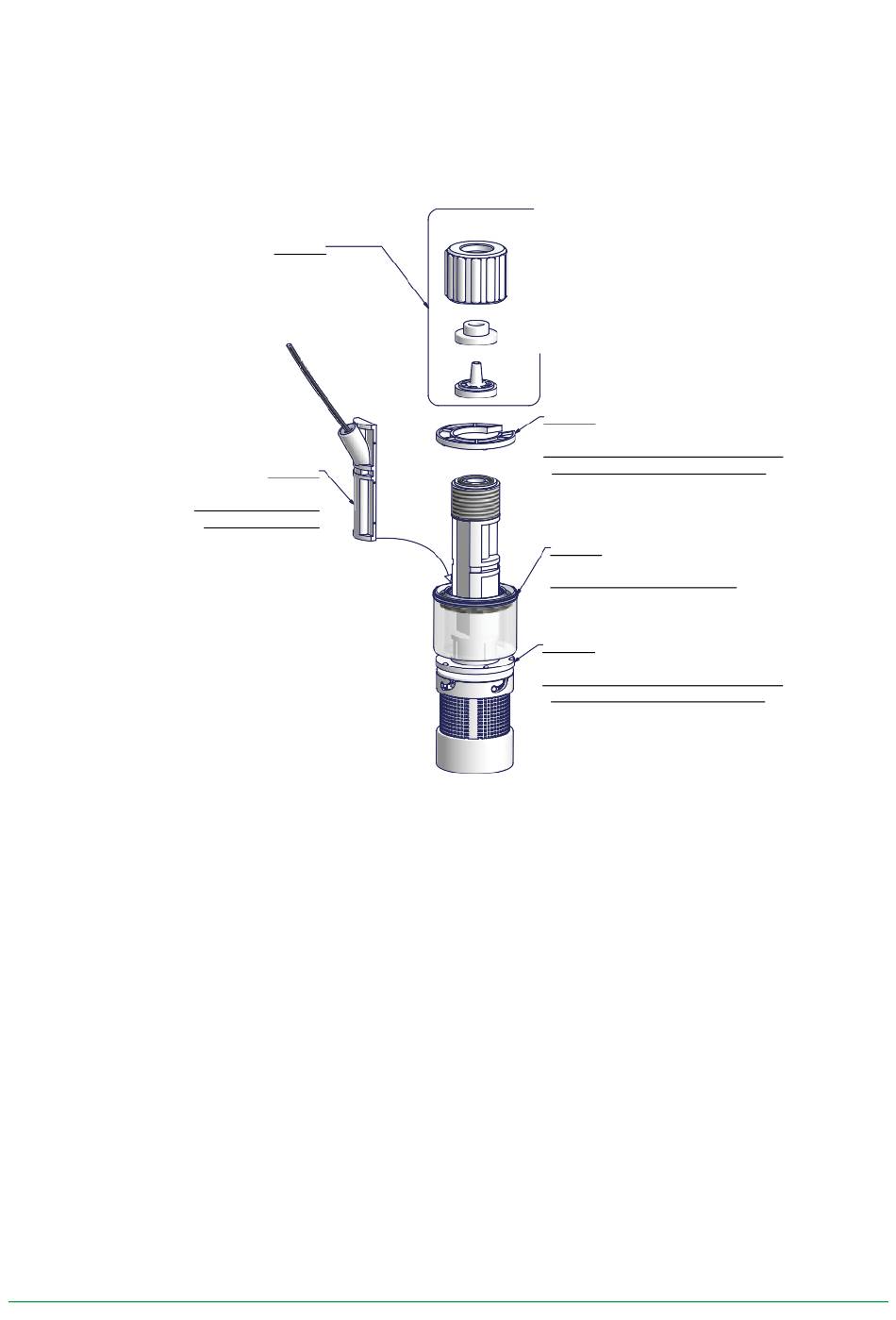

6.2 Zusammenbau des Hintergrundfilters mit Füllstandssonde.
6.3 Einlassrohr.
9
Die Füllstandssonde muss unter Verwendung des mitgelieferten
Spezialbausatzes mit Bodenventil montiert werden. Das Bodenventil ist so
konstruiert, dass es am Boden des Produktbehälters installiert werden kann,
ohne dass es zu Problemen mit dem Sedimentzug kommt.
PHASE
5
PHASE
3
DIE SONDE MIT
N.O-KONTAKT
EINSETZEN.
Verbinden Sie den BNC-Anschluss der Füllstandssonde mit dem
Füllstandseingang an der Vorderseite der Pumpe. Führen Sie die
Füllstandssonde mit dem montierten Hintergrundfilter in den Boden des
Behälters mit dem zu dosierenden Produkt ein.
Hinweis: Befindet sich ein Rührwerk im Behälter, muss eine Sauglanze
installiert werden.
Schrauben Sie die Saugringmutter am Pumpenkörper vollständig ab und
nehmen Sie die für die Montage mit dem Rohr erforderlichen Komponenten
mit: Befestigungsringmutter, Rohranschlag, Rohrhalterung.
Die Montage erfolgt wie in der Abbildung (A) gezeigt, wobei darauf zu achten
ist, dass das Rohr bis zum Anschlag in die Rohrhalterung eingeführt wird.
Ziehen Sie das Rohr am Pumpenkörper fest, indem Sie die Ringmutter
nur mit der Kraft Ihrer Hände anziehen.
Verbinden Sie das andere Rohrende auf die gleiche Weise mit dem
Einspritzventil.
PHASE
4
DEN ABSTANDRING WIE IN DER
ZEICHNUNG GEZEIGT
EINSETZEN
PHASE 2
DER SCHWIMMER EINSETZEN
PHASE 1
DEN ABSTANDRING WIE IN DER
ZEICHNUNG GEZEIGT
EINSETZEN
