4 | Beschreibung
4 Beschreibung
4.1 Funktion
16 / 92

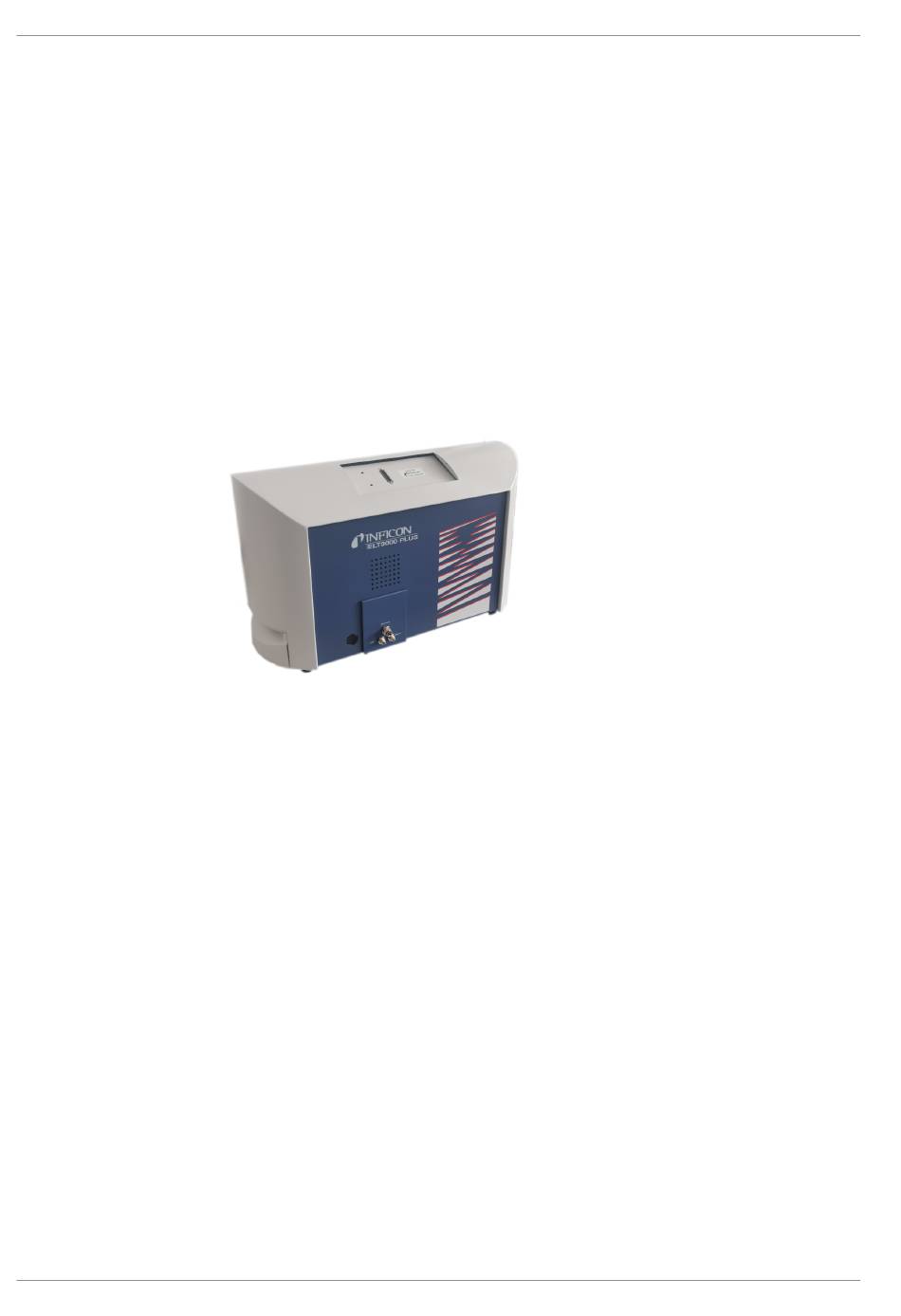

Der ELT3000 Plus kann als "stand-alone" oder "integriert" in einer Anlage betrieben
werden.
Das Gerät ist ein Batterie-Dichtheitsprüfgerät, mit dem Sie sowohl harte Batteriezellen
als auch Pouch-Zellen zerstörungsfrei auf Lecks prüfen können.
Das Gerät besteht aus einem Gasnachweissystem, einer Vakuum-Steuereinheit und
einer optional erhältlichen Vakuum-Prüfkammer.
Gasnachweissystem
Das Gasnachweissystem arbeitet unter Hochvakuum, d.h. der Druck in dem
Quadrupol-Massenspektrometer muss immer unter 5 × 10
Vakuum wird durch die Turbomolekularpumpe mit Unterstützung einer
Membranpumpe erzeugt.
Komponeten des Geräts:
• Hochvakuumpumpensystem
• Einlasssystem für den Gasfluss
• elektrische und elektronische Unterbaugruppen für die elektrische Versorgung und
die Signalverarbeitung
ELT3000 PLUS-Bedienungsanleitung-minc95de1-01-(2304)
INFICON
-4
mbar sein. Dieses
