MI 2088

3.7. Strommessung (True RMS)

Allgemeine Hinweise finden Sie auch in dem Handbuch Measurements on
electric installations in practice and theory (Herausgeber METREL, derzeit nur
in englischer Sprache)
Warnung!
♦ Legen Sie nie eine Spannung zwischen den Anschlüssen C1 und C2(P)
an!
Durchführung der Prüfung
Schritt 1
♦ Verbinden Sie eine Stromzange 1000A/1A mit dem Erd-Iso-Prüfgerät
entsprechend Skizze in Bild 27. Die von Metrel angebotene empfindliche
Stromzange kann den Bereich von 0,5 mA bis 200 A abdecken kann, während
Standard-Zangen in der Regel 10 mA bis 200 A messen können.
♦ Wählen Sie die Funktion CURRENT (Zange) und die folgende Anzeige
erscheint:
Schritt 2
♦ Verbinden Sie das Prüfgerät mit dem Messobjekt entsprechend der folgenden
Skizze:
L1
L2
L3
N
PE

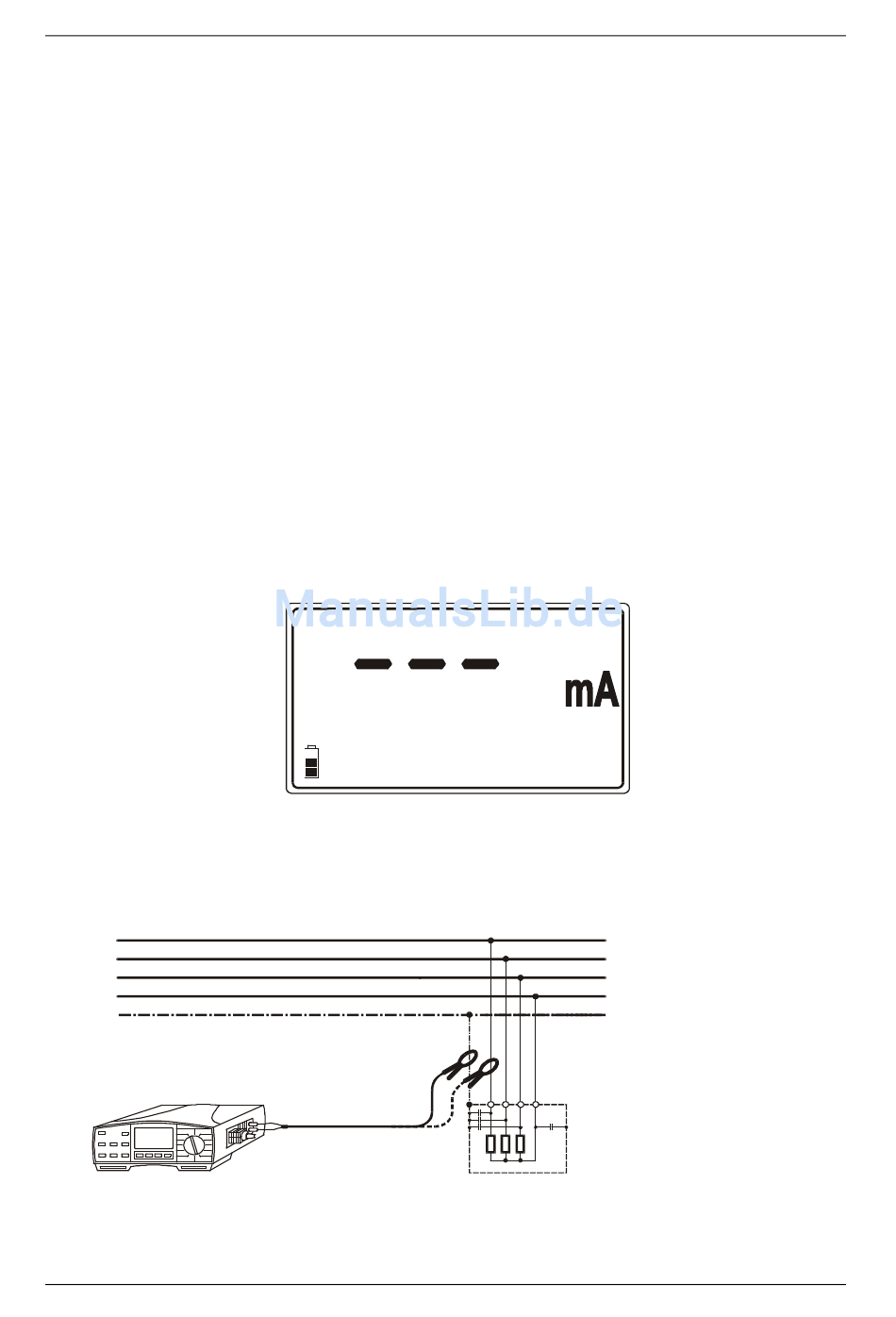

Bild 27. Strommessung mit Prüfgerät und Stromzange
Fig 26. Menu Strommessung
I
L
I
c
32
Messanleitung
I ..... Leckstrom
L
I ...... Strom einer
c
Phase
