MI 2088
Schritt 2
♦ Programmieren Sie bei Bedarf einen oberen Grenzwert. Folgen Sie dazu den
Anwweisungen ab Schritt 2, Seite 22. Grenzwerte ab 1 bis 100 Ω in Schritten
von 1 Ω können gesetzt werden.
Schritt 3
♦ Verbinden Sie das Prüfgerät mit dem Messobjekt entsprechend der unten-
stehenden Skizze.
R....Achten Sie auf einen
Abstand von min. 30 cm
zwischen den Zangen, da
sonst das Ergebnis
nicht genau ist!
Schritt 4
♦ Drücken Sie kurz die START-Taste. Die Messung (Dauermessung) beginnt,
das aktuelle Messergebnis wird, ggf. sich verändernd, angezeigt.
♦ Das erneute Drücken der START-Taste beendet die Dauermessung, das letzte
gemessene Ergebnis bleibt stehen.
♦ Speichern Sie das Ergebnis bei Bedarf für spätere Dokumentationszwecke. Zur
Speicherung siehe Kapitel 4.1.
Merke!
♦ Für den Fall, dass das Verhältnis Störstrom / Prüfstrom > 100 ist, erscheint die
Anzeige nC (noise current=Störstrom) im Display, und die Messung ist
unsicher! Der Betrag des Störstromes kann in der Funktion CURRENT
gemessen werden.
♦ Wenn das Ergebnis der Messung außerhalb des Messbereiches liegt, erscheint
als Ergebnis >99,9 Ω !
♦ Falls der mit der Zange gemessene Strom zu gering ist (0,5 mA), wird LC (low
current=geringer Strom) angezeigt. Das Ergebnis ist nicht verlässlich!
♦ Erscheint das Symbol bat im Display, dann sind die Batterien zu schwach für
eine fehlerfreie Messung und müssen umgehend ausgewechselt werden!
E
Standardzange

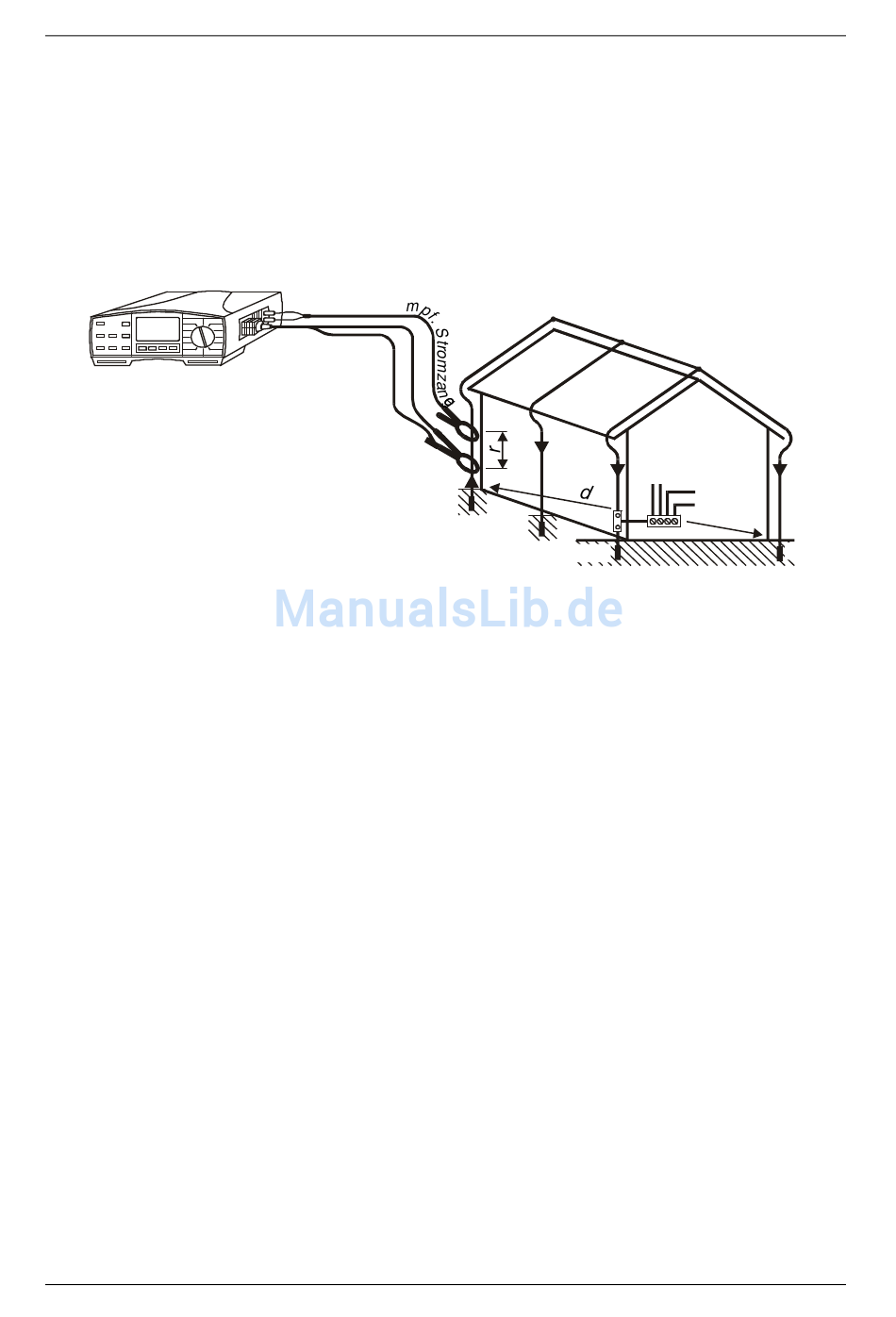

Bild 22. Widerstandsmessung mit 2 Stromzangen
I
3
I
4
R 4
E
R 3
E
R 2
E
28
Messanleitung
I
2
HAS
I
1
R 1
E
