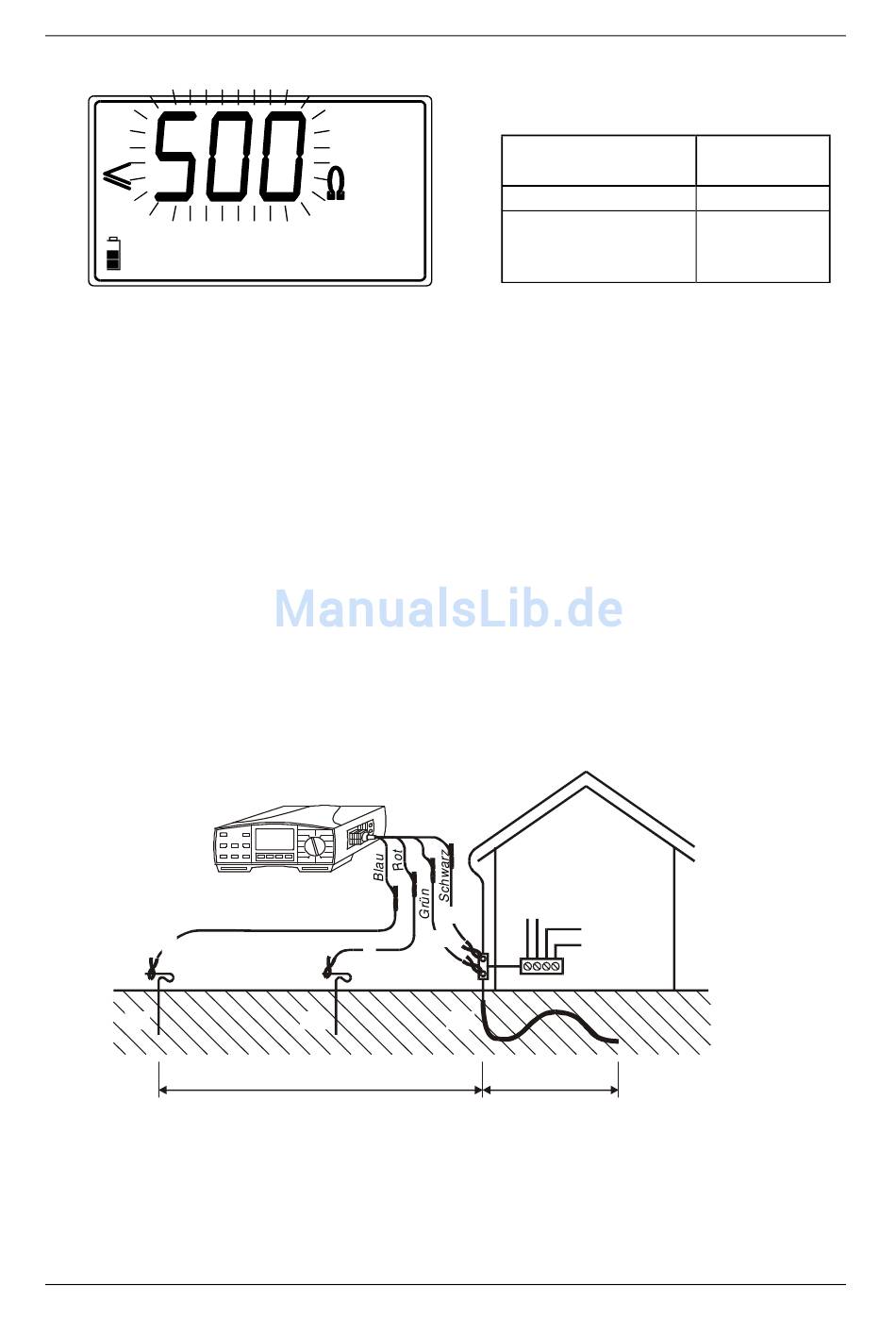

Bild 18. Menu zur Einstellung des Grenzwertes und verfügbare Werte
Weitere Erklärungen zu den verfügbaren Grenzwerten gibt das Handbuch
Measurements on electric installations in practice and theory, in Kapitel
5.7.4. Earth Resistance (external test voltage). Das Handbuch ist nur in englischer
Sprache verfügbar.
♦ Verwenden Sie die Tasten ↑ und ↓ um die gewünschte Spannung einzustellen.
Ein kurzer Tastendruck erhöht oder erniedrigt den Wert um einen Schritt,
während ein andauernder Tastendruck ein kontinuierliches Aufwärts - bzw.
Abwärtszählen erzeugt. Wenn die Prüfergebnisse nicht mit einem Grenzwert
verglichen werden sollen, dann drücken Sie die CLR-Taste und ein no
erscheint im Display anstatt eines Grenzwertes.
♦ Mit der SELECT-Taste gelangen Sie zurück in das Menu Erdungswiderstand
Schritt 3
♦ Verbinden Sie Messobjekt und Prüfgerät wie in der Skizze gezeigt.
H
Rc
Bild 19. Anschluss mit dem Prüfleitungssatz für d = 20m
E
ES
S
Rp R
E
>5d
24
Gerätebeschreibung
Der augenblicklich programmierte
Grenzwert blinkt
Mögliche obere
Grenzwerte (Ω)
1 – 100
166, 250, 500,
833, 1666, 2500,
5000
HAS
d
In Schritten
(Ω)
1
⁄
