Demonstrationstafel für produktabnahmetest

Werbung

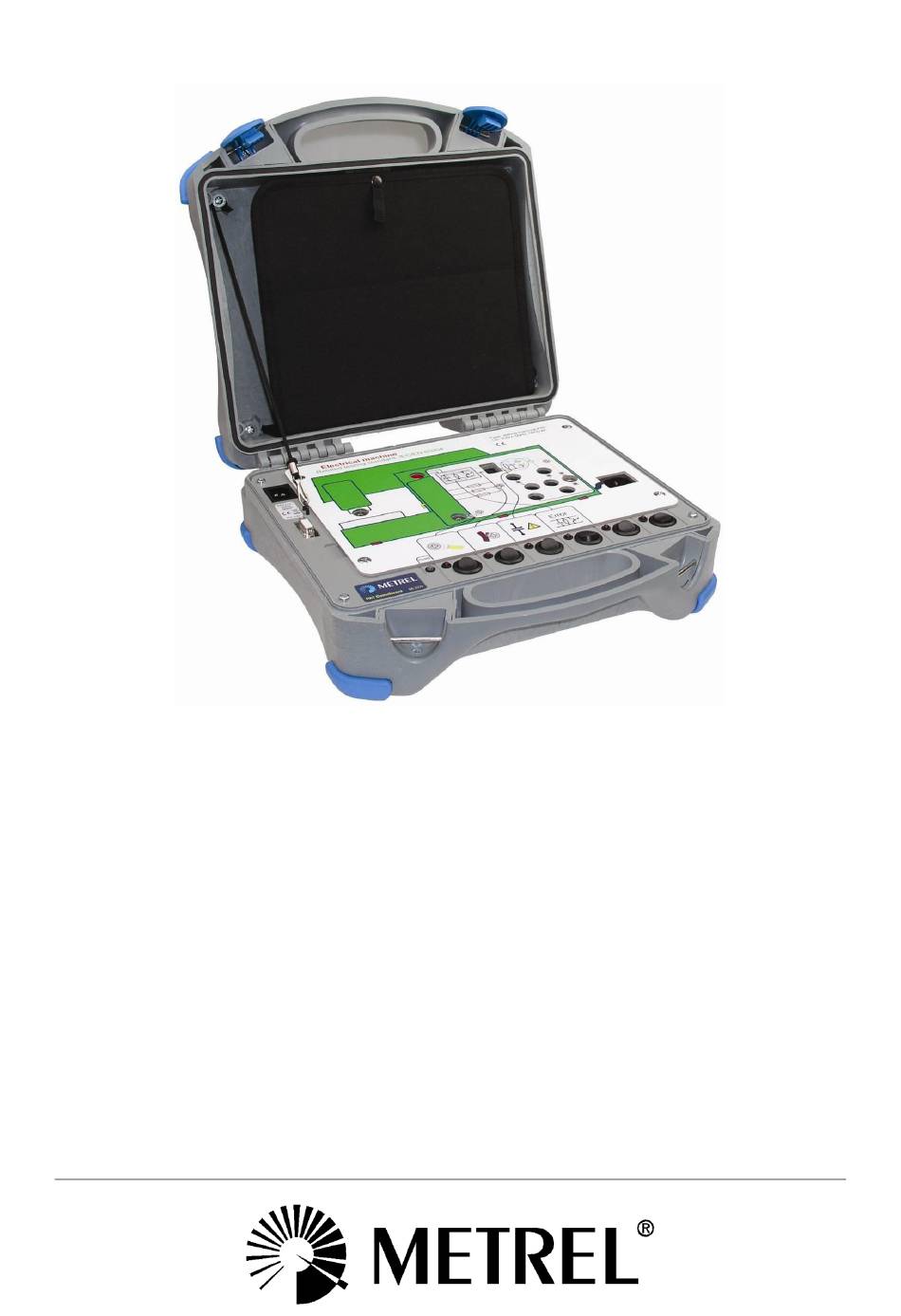

PAT Demoboard
Demonstrationstafel für
Produktabnahmetest
MI 3300
Anleitung
Version 1.0.3, Code-Nr. 20 751 188

Werbung

loading

Inhaltszusammenfassung für METREL PAT Demoboard

  • Seite 1 PAT Demoboard Demonstrationstafel für Produktabnahmetest MI 3300 Anleitung Version 1.0.3, Code-Nr. 20 751 188...
  • Seite 2 Es liegt in der Verantwortung des Nutzers, die Integrität und Sicherheit der auf dem Datenträger installierten Daten sicherzustellen und die Integrität der Datensicherungen regelmäßig zu sichern und zu validieren. Metrel übernimmt keine Verpflichtung oder Haftung für jeglichen Verlust, jegliche Änderung, Zerstörung, Beschädigung, Korruption oder Wiederherstellung von Nutzerdaten, unabhängig davon, wo die Daten gespeichert sind.
  • Seite 3 5.6. Tragbares Gerät der Klasse 1 (Kaffeemaschine) ------------------------------------------ 13 5.7. Bewegliches Gerät der Klasse 1 (Waschmaschine)--------------------------------------- 14 5.8. Elektrische Maschine ------------------------------------------------------------------------------ 15 5.9. Niederspannungsschalteinrichtung ------------------------------------------------------------ 16 6. Spezifikationen ----------------------------------------------------------------------------------------- 17 6.1. Technische Daten ---------------------------------------------------------------------------------- 17 6.2. Inhalt des Satzes PAT Demoboard (Bestellnummer MI 3300) ------------------------ 17...
  • Seite 4 Einführung MI 3300 PAT Demoboard 1. Einführung Das PAT Demoboard ist für die Demonstration der Sicherheitsüberwachung elektrischer Einrichtungen bestimmt. Typische Anwendungen sind:  Vorführung der Sicherheitsüberwachung elektrischer Einrichtungen in Seminaren, Kursen.  Darstellung typischer Sicherheitsprobleme bei elektrischen Einrichtungen.  Praktische Vorführung von Messgeräten (Durchführung von Prüfungen, Herstellung korrekter Verbindungen, Analyse von Messergebnissen).
  • Seite 5 Demonstration irgendwelche erreichbaren Metallteile innerhalb der Simulationsfläche zu berühren.  Das PAT Demoboard funktioniert nur, wenn es an eine ordnungsgemäß geerdete TN- oder TT-Steckdose angeschlossen ist. Für den Normalbetrieb des Demoboards muss die Kontrollleuchte „Bereit“ grün leuchten.
  • Seite 6 MI 3300 PAT Demoboard Beschreibung 3. Beschreibung 3.1. Vorderseite 1. Netzanschluss zur Versorgung des Demoboards. 2. Daten des Demoboards. 3. Deckelhalter. 4. RS232-Anschluss (im Normalbetrieb des PAT Demoboards nicht verwendet). 5. Simulationsfläche für elektrische Einrichtungen. 6. Aussparung zum Einsetzen von Demonstrationstafeln.
  • Seite 7 MI 3300 PAT Demoboard Beschreibung der Simulationsfläche 4. Beschreibung der Simulationsfläche 1. Zugängliches isoliertes Metallteil. 2. Geerdete Metallteile Nr. 1 und 2. 3. Kontrollleuchte „Eingeschaltet“ 4. EIN-/AUS-Schalter 5. Anschlussbuchsen für die Simulation verschiedener fester Anschlüsse. 6. Netzanschluss Klasse II. 7. Anschluss für die Simulation von IEC-Anschlusskabeln.
  • Seite 8 Informationen (Fehlerangabe, Simulationswerte) erkannt. Die Tags befinden sich in der linken unteren Ecke jeder Tafel. Die Informationen des Tags werden durch das PAT Demoboard gelesen, wenn es korrekt auf das Gerät gesetzt wird.  Die Fehlerwerte (Widerstände und Kapazitäten) in den Beschreibungstabellen sind unverbindlich.
  • Seite 9 MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.2. Tragbares Gerät der Klasse 1 (Bügeleisen) Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet 0,02 Ω 0,84 Ω Loser Kontakt des Schutzleiters...
  • Seite 10 MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.3. Tragbares Gerät der Klasse II – Radioempfänger Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Fehler aus- Fehler ein- Durchgeführte Messung Simulation zwischen Kontakten geschaltet geschaltet >20 MΩ 238 kΩ Isolationsfehler Fehlerwert >20 MΩ...
  • Seite 11 MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.4. IEC-Kabel Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet 0,02 Ω 0,84 Ω Loser Kontakt des Schutzleiters Fehlerwert Schutzleiteranschluss am Stecker (1) Fehler 1 0,02 Ω...
  • Seite 12 MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.5. Tragbares Gerät der Klasse 1 (Kabeltrommel) Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet 0,02 Ω 0,84 Ω Loser Kontakt des Schutzleiters...
  • Seite 13 MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.6. Tragbares Gerät der Klasse 1 (Kaffeemaschine) Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet 0,02 Ω 0,43 Ω Loser Kontakt des Schutzleiters...
  • Seite 14 MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.7. Bewegliches Gerät der Klasse 1 (Waschmaschine) Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet 0,02 Ω 0,84 Ω Loser Kontakt des Schutzleiters...
  • Seite 15 MI 3300 PAT Demoboard Informationen zu den Demonstrationstafeln 5.8. Elektrische Maschine Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet 0,02 Ω 0,43 Ω Loser Kontakt des Schutzleiters Fehlerwert Schutzleitereingangsanschluss (4) und 0,02 Ω...
  • Seite 16 MI 3300 PAT Demoboard Spezifikationen 5.9. Niederspannungsschalteinrichtung Fehler aus- Fehler ein- Simuliert Fehlerwert geschaltet geschaltet Durchgeführte Fehler aus- Fehler ein- Simulation zwischen Kontakten Messung geschaltet geschaltet 0,02 Ω 0,41 Ω Loser Kontakt des Schutzleiters Fehlerwert Fehler 1 Schutzleitereingangsanschluss (1) und geerdetes 0,02 Ω...
  • Seite 17 < ±10% der gegebenen „Fehlerwerte“. Wenn die Ausgänge von Messgeräten nicht galvanisch getrennt sind, kann ein zusätzlicher Fehler von 10 % an der Anzeige des Geräts auftreten. 6.2. Inhalt des Satzes PAT Demoboard (Bestellnummer MI 3300) Gerät PAT Demoboard.
  • Seite 18 MI 3300 PAT Demoboard Spezifikationen...
  • Seite 19 MI 3300 PAT Demoboard Spezifikationen...
  • Seite 20 MI 3300 PAT Demoboard Spezifikationen...
