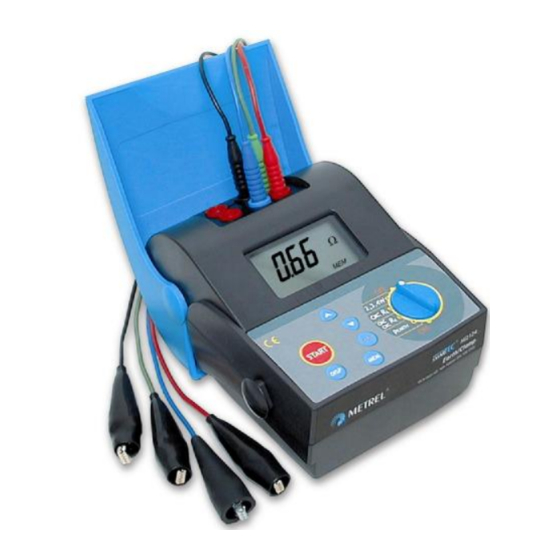

METREL MI 2124 Bedienungsanleitung

Erdungs-prüfgerät
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Erdungs-Prüfgerät
MI 2124
Bedienungsanleitung
Version 1.0, Code-Nr. 20 750 979
Inhaltsverzeichnis
loading

Verwandte Anleitungen für METREL MI 2124

Inhaltszusammenfassung für METREL MI 2124

  • Seite 1 Erdungs-Prüfgerät MI 2124 Bedienungsanleitung Version 1.0, Code-Nr. 20 750 979...
  • Seite 2 Das CE-Kennzeichen auf Ihrem Gerät bestätigt, dass dieses Gerät die EU-Richtlinien hinsichtlich Sicherheit und elektromagnetischer Verträglichkeit erfüllt. © 2000 Metrel Kein Teil dieser Veröffentlichung darf in irgendeiner Form oder durch irgendein Mittel ohne schriftliche Erlaubnis von METREL reproduziert oder verwertet werden.

  • Seite 3: Inhaltsverzeichnis

    MI 2124 Inhaltsverzeichnis Einführung....................... 4 1.1 Beschreibung ......................4 1.2 Warnungen......................4 1.3 Liste der gemessenen Parameter ................. 5 1.4 Anwendbare Normen .................... 5 Gerätebeschreibung ....................6 2.1 Gehäuse........................ 6 2.2 Frontplatte ......................6 2.3 Anschlussplatte ..................... 8 2.4 Geräteunterseite....................8 2.5 Geräteanzeige.......................

  • Seite 4: Einführung

    MI 2124 Einführung 1 Einführung Sie haben ein Messgerät in Händen, in dem viele Jahre Erfahrung der Herstellung und Vertriebes solcher professionellen Messgeräte stecken. misst Erdungswiderstand mit Hilfe der Vierleiteranordnung (Methode Wenner). Darüber hinaus bestimmt es den spezifischen Erdwiderstand, der entscheidend ist für die gute Erdung einer Anlage, besonders während der Dimonsionierung der Anlage.

  • Seite 5: Liste Der Gemessenen Parameter

    MI 2124 Einführung Liste der gemessenen Parameter Parameter Funktionsschalter Verwendetes Zubehör Spezifischer Erdwiderstand 4 Erdspieße und 4 Mess- EARTH leitungen (Klassische Vier-Leiter- Methode nach Wenner) Selektiver Erdungswiderstand Vier Erdspieße, 4 Messleitungen, eine (Zange) (Klassische Vier-Leiter- Messzange Methode mit zusätzlicher Messzange)

  • Seite 6: Gerätebeschreibung

    MI 2124 Der Messwertspeicher 2 Gerätebeschreibung Gehäuse Das Gehäuse des Prüfgerätes besteht aus schlagfestem Plastik. Die Schutzklasse ist im Anhang Spezifikationen angegeben. Das Gehäuse besteht aus dem eigentlichen Gehäuse für die Messelektronik und einem beweglichen Deckel, der nicht entfernt werden kann, also auch nicht verloren geht.
  • Seite 7 MI 2124 Der Messwertspeicher Erklärung zum Bild 1: Kundenspezifisches LCD - Display Aufwärts-Taste für: ♦ Erhöhung der Speicheradresse MEM um eine Zelle je Tastendruck ♦ Anzeige des vorangegangenen Messergebnisses ♦ Wähle die Grundeinstellungen an ♦ In Betriebsart spez. Erdwiderstand: Erhöhung der Distanz »a« zwischen den Erdspießen...

  • Seite 8: Anschlussplatte

    MI 2124 Der Messwertspeicher Anschlussplatte = 0V! erlaubt Bild 2. Anschlußplatte Erläuterung: Prüfbuchsen: ♦ Blau – Prüfbuchse H ♦ Schwarz – Prüfbuchse E ♦ Rot - Prüfbuchse S ♦ Grün - Prüfbuchse ES Zangenanschlüsse C1 and C2 RS 232 Stecker (Verbindung zum PC) Batterielade-Stecker An die Prüfbuchsen werden die Prüfleitungen angeschlossen.

  • Seite 9: Geräteanzeige

    MI 2124 Der Messwertspeicher Erklärung zu Bild 3: Plastikgehäuse Verschlussschrauben für Batteriefach-Deckel, 4 Stück Batteriefach-Deckel Warnhinweise Platz für Geräteaufkleber Plastikhalter für Tragegurt Geräteanzeige Meldungen und Ergebnisse erscheinen auf dem großen LCD – Display, unter Verwendung der Ziffernanzeige, aber auch mit Hilfe von speziellen Symbolen. Das folgende Bild enthält alle möglichen Display-Segmente und die zur Verfügung...

  • Seite 10: Erdungswiderstand

    MI 2124 Der Messwertspeicher Clr / ALL (wechselnd) Bestätige Löschung aller Ergebnisse oder breche ab! Messwertspeicher voll! Letztes Ergebnis auf diesem Speicherplatz – keine weiteren Daten Erstes Ergebnis auf diesem Speicherplatz - keine weiteren Daten Serielle Datenübertragung aktiv Grundeinstellung – Auswahl der Netzfrequenz Grundeinstellung –...
  • Seite 11 MI 2124 Der Messwertspeicher Schritt 1 ♦ Verbinden Sie die Prüfleitungen wie in den folgenden Bildern skizziert: schwarz >5d Bild 5. Verbindung mit 20m-Standard-Prüfleitungen >5d Bild 6. Verbindung mit (optionalen) 50m-Prüfleitungen // R // R // R Erdtot die Übergangswiderstände E1..E4...
  • Seite 12 MI 2124 Der Messwertspeicher Ω Bild 7. Startmenu Erdwiderstand Schritt 3 Drücken Sie die START-Taste und betrachten Sie das Ergebnis. Wenn Sie die Starttaste gedrückt halten, macht das Gerät Dauermessungen, bis Sie die Startaste wieder loslassen (z.B. nachdem sich das Ergebnis stabilisiert hat). Das letzte Messergebnis bleibt angezeigt.

  • Seite 13: Vier-Leiter-Prüfmethode Mit Der Empfindlichen Stromzange

    MI 2124 Der Messwertspeicher 2.6.2 Vier-Leiter-Prüfmethode mit der empfindlichen Stromzange Messung des selektiven Erdwiderstandes, (Stromzange A 1018) Wenn in einem Erdungssystem mehrere Erder parallel geschaltet sind (siehe Bild 8), dann ist die Kenntnis über die Qualität der einzelnen Erder besonders wichtig.
  • Seite 14 MI 2124 Der Messwertspeicher Schritt 2 Setzen Sie den Funktionswahlschalter in Position “, und das folgende Bild wird ” im Display erscheinen: Ω Bild 9 Startmenu für den Erdungswiderstand Schritt 3 Drücken Sie die Starttaste und betrachten Sie das Ergebnis. (Wenn Sie mehr als eine Messung durchführen wollen, dann halten Sie die...

  • Seite 15: Prüfung Des Erdungswiderstandes Mit Zwei Stromzangen

    MI 2124 Der Messwertspeicher ♦ Falls der durch die empfindliche Stromzange gemessene Strom kleiner als 0,5mA ist, wird der Cursor zusammen mit dem Schriftzug Low I (lniedriger Strom I erscheinen und darauf hindeuten, dass das Ergebnis dieser Messung unter Umständen fehlerhaft ist! Das Problem kann bei sehr großen Blitzschutzsystemen auftreten oder bei Tiefenerdern mit sehr großem Widerstand.
  • Seite 16 MI 2124 Der Messwertspeicher Schritt 1 ♦ Verbinden Sie die Stromzangen mit dem Prüfgerät und bringen Sie di e Zangen am Erdungssystem an wie im Bild gezeigt. (Der Abstand zwischen den Stromzangen soll min. 30 cm betragen). Empf Standardzange r..Vergewissern Sie sich...
  • Seite 17 Fall die Genauigkeit nicht mehr garantiert. Der Abgleich von Stromzangen von Drittherstellern (wenn als Generatorzange genutzt) Die Verwendung von Stromzangen, die nicht von METREL hergestellt sind, kann wegen unterschiedlicher Kern-Induktivitäten das Messergebnis stark beeinflussen! Die Kompensation und damit die Möglichkeit der Verwendung solcher 1000/1-Zangen ist hier beschrieben.

  • Seite 18: Spezifischer Erdwiderstand

    MI 2124 Der Messwertspeicher Spezifischer Erdwiderstand Ausgangsbasis für richtige Dimensionierung Berechnung Erdungssystemes (erforderliche Länge und Oberflächen, sinnvolle Tiefe für die Tiefenerder usw.) ist es wichtig, den spezifischen Erwiderstand an der betreffenden Stelle zu messen. Die vier Erdspieße sind in gleichem Abstand (Genauigkeit <5%) in die Erde zu treiben.
  • Seite 19 MI 2124 Der Messwertspeicher Schritt 2 ♦ Drehen Sie den Funktionswahlschalter auf Position ρ und die folgende EARTH Anzeige erscheint: Ω Bild 14. Menu spezifischer Erdwiderstand Schritt 3 ♦ Programmieren Sie die Basisdistanz “a” also die 3 mal gleiche Distanz zwischen den Erdspießen.
  • Seite 20 MI 2124 Der Messwertspeicher ♦ Um diese Daten für Dokumentationszwecke zu speichern, verfahren Sie bi tte wie in Kapitel 3.1.1 Speichen von Messergebnissen beschrieben. Wiederholen Sie die Messung mit veränderter Entfernung oder Orientierungsrichtung der Erdspieße. Vermessen Sie die Entfernung zwischen den Erdspießen mit Sorgfalt und programmieren Sie die Distanz “a”...

  • Seite 21: Strommessung (True Rms)

    ♦ Schließen Sie einen Strom- / Strom-Wandler (1000:1) an das Prüfgerät an, wie in Bild 15 oder 16 gezeigt. Beachten Sie, dass die von METREL hergestellte Zange A 1018 einen Bereich von 0,5 mA bis 20 A verarbeiten kann, während die meisten anderen Zangen für Ströme zwischen 10 mA bis 20 A einsetzbar sind.
  • Seite 22 MI 2124 Der Messwertspeicher HPA....Haupt-Potential- ausgleichschiene PE....PE-Sammelschiene PE 2 Bild 18. Typische Messanordnung mit Stromzange A 1018 auf der Suche nach Installationsfehlern Schritt 3 Die Messung beginnt, (Dauermessung), und das aktuell letzte Ergebnis wird angezeigt. Der Messvorgang wird gestoppt, das letzte Ergebnis blleibt als Anzeige erhalten.

  • Seite 23: Der Messwertspeicher

    MI 2124 Der Messwertspeicher 3 Der Messwertspeicher Die Speicherstruktur Der Messwertspeicher ist organisiert in Gruppen von Messwerten. Insgesamt steht Speicher für 250 Messergebnisse zur Verfügung. Eine adressierbare Speicherzelle kann ein Messergebnis oder eine Gruppe beliebig vieler Messergebnisse aufnehmen. Im Extremfall kann eine Speicherzelle alle Messergebnisse enthalten, wenn es keinen...

  • Seite 24: Speichern Von Messergebnissen

    MI 2124 Der Messwertspeicher Gespeicherte Parameter Diese Liste gibt Ihnen einen Überblick über die mit dem Messergebnis gespeicherten Nebenergebnisse und Parameter. Funktion Gespeicherte Daten Funktion Gespeicherte Daten und Parameter und Parameter Funktionscode mit zwei Funktionscode ERDUNG Erdungswiderstand Zangen Widerstand der...

  • Seite 25: Abfrage Gespeicherter Messergebnisse

    MI 2124 Der Messwertspeicher Versäumen Sie nicht, sich zur Speicherzelle die entsprechenden Notizen zu machen, damit Sie die Ergebnisse später wieder zuordnen können. Messergebnis, soweit vorhanden Nebenergebnisse oder Parameter und natürlich der Funktionscode (Art der Messung) werden alle gleichzeitig gespeichert.
  • Seite 26 MI 2124 Der Messwertspeicher Wählen Sie die gewünschte Adresse Die Speicheradresse hört auf, zu blinken. Nun erscheint der Funktionscode und anschließend das gespeicherte Messergebnis Ω Rufen Sie über die DISP-Taste Nebenergebnisse und Parameter ab Ω So erreichen Sie andere, unter dieser Adresse gespeicherte Messergebnisse mit allen Daten.

  • Seite 27: Löschen Gespeicherter Messergebnisse

    MI 2124 Der Messwertspeicher 3.1.3 Löschen gespeicherter Messergebnisse Gespeicherte Daten können auf zwei Arten gelöscht werden: • Alle Daten können in einem Schritt gelöscht werden • Der zuletzt gespeicherte Datensatz kann gelöscht werden Vorgehensweise bei der Löschung Drücken und halten, bis Clr MEM / ALL MEM Meldungen in der Anzeige wechselnd erscheinen (ca.

  • Seite 28: Rs 232 - Datenübertragung

    MI 2124 Der Messwertspeicher RS 232 - Datenübertragung Gespeicherte Messergebnisse können zu einem PC übertragen werden und dort zu Prüfberichten verarbeitet werden. Die Software SmartLink (optionales Zubehör) ist für die Datenübertragung erforderlich. Vorbereitung zur Datenübertragung ♦ Installieren Sie die Software PC SmartLink auf Ihrem PC/Laptop ♦...

  • Seite 29: Geräte-Reset

    MI 2124 Der Messwertspeicher Geräte-Reset Wenn Sie irgendeine Fehlfunktion des Gerätes beobachten sollten, ist ein RESET des Erdungsprüfgerätes zu empfehlen. Alle Parameter werden auf Lieferzustand zurückgesetzt. Siehe dazu die unterstehende Tabelle. Anleitung für den Geräte-RESET Schalten Sie zuerst das Gerät aus.

  • Seite 30: Allgemeine Einstellungen

    MI 2124 Der Messwertspeicher Allgemeine Einstellungen Im Normalfall ist in einem Erdungssystem immer ein Spannungs- und Stromrauschen vorhanden, meist verursacht durch in der Nähe befindliche Spannungen. Die Frequenz der Netze ist unterschiedlich in den verschiedenen Gegenden der Welt (50 Hz in Europa und anderen Ländern, 60 Hz z.B.
  • Seite 31 MI 2124 Der Messwertspeicher Wählen Sie den Algorithmus und bestätigen Sie diese Wahl ebenfalls mit der Start-Taste. Das Gerät ist nun fertig vorbereitet für die ersten Messungen. Merke: Die Störunterdrückung des Prüfgerätes ist für normale Verhältnisse und Standard- Algorithmus ausreichend.

  • Seite 32: Wartung

    MI 2124 Wartung 4 Wartung Batterien Das Batterie-Symbol - in der linken oberen Ecke des LCD-Displays zeigt, dass die Battrie entladen ist (U < 4.2 V). Bei Erscheinen dieses Zeichens sind sofort neue Batterien einzusetzen, um genaue Messergebnisse zu erhalten.

  • Seite 33: Reinigung

    MI 2124 Wartung Um zu gewährleisten, dass die Daten während des Batteriewechsels nicht verloren gehen, handeln Sie wie folgt: ♦ Lösen Sie alle Anschlusskabel ♦ Schalten Sie das Gerät aus ♦ Ersetzen Sie die Batterien in weniger als einer Minute ♦...

  • Seite 34: Technische Spezifikation

    MI 2124 Technische Spezifikation 5 Technische Spezifikation Funktionen Erdungswiderstand Vier-Leiter-Methode (0,11 ÷ 19,99k) Ω Messbereich R Genauigkeit Anzeigeumfang (Ω) Auflösung (Ω) 0,00 ÷ 19,99 0,01 ±(2 % v. M. + 3 dig) 20,0 ÷ 199,9 200 ÷ 999 1,000k ÷ 1,999 k 2,00k ÷...
  • Seite 35 MI 2124 Technische Spezifikation Erdungswiderstand mit 2 Stromzangen Genauigkeit* Anzeigeumfang (Ω) Auflösung (Ω) 0,0 ÷ 19,9 ±(10 % v.M. +2 dig) 20 ÷ 100 ±(20 % v.M.) *Entfernung zwischen den Stromzangen >30 cm ±(10 % v.M.+10dig) Zusätzlicher Fehler beim geringsten Stromrauschen mit Warnsymbol Das Symbol erscheint ab >100...

  • Seite 36: Allgemeine Daten

    MI 2124 Technische Spezifikation Allgemeine Daten Spannungsversorgung ......... 6 Vdc (4 × 1,5 V Batterien IEC LR14) oder ....... 4.8Vdc (4 × 1.2 V NiCd, NiMH wiederaufladbare Akkus IEC LR14) Batterieladezeit ......1.5 Stunden für eine komplette Ladung ( mit Schnelllader Auto Power Off............
