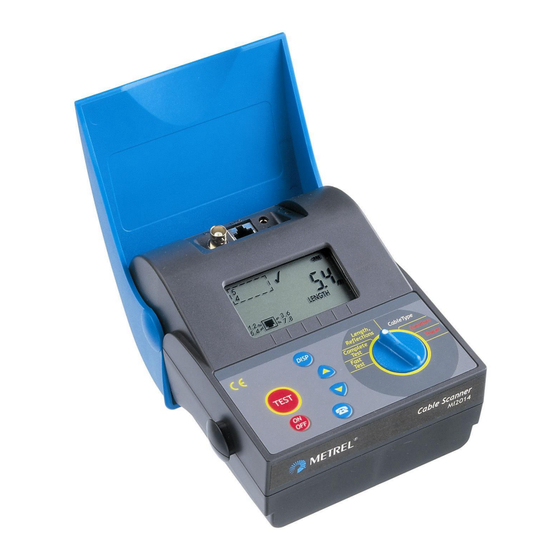

METREL MI 2014 Bedienungsanleitung

Cable scanner
Vorschau ausblenden Andere Handbücher für MI 2014:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Cable Scanner
MI 2014
Bedienungsanleitung
Version 1.0, Code-Nr. 20 751 046
Inhaltsverzeichnis
loading

Verwandte Anleitungen für METREL MI 2014

Inhaltszusammenfassung für METREL MI 2014

  • Seite 1 Cable Scanner MI 2014 Bedienungsanleitung Version 1.0, Code-Nr. 20 751 046...
  • Seite 2 Das CE-Kennzeichen auf Ihrem Gerät bestätigt, dass dieses Gerät die EU- Richtlinien hinsichtlich Sicherheit und elektromagnetischer Verträglichkeit erfüllt. © 2000 Metrel Kein Teil dieser Veröffentlichung darf in irgendeiner Form oder durch irgendein Mittel ohne schriftliche Erlaubnis von METREL reproduziert oder verwertet werden.

  • Seite 3: Inhaltsverzeichnis

    MI 2014 Cable Scanner Inhaltsverzeichnis 1. Cable Scanner MI 2014 ..................... 4 2. Gerätesicherheit und Vorsichtsmaßregeln............. 5 2.1. Warnungen ......................5 2.2. Batterie ersetzen....................5 2.3. Service und Kalibrierung..................5 2.4. Pflege und Reinigung................... 6 3. Beschreibung des CABLE SCANNERs ..............7 3.1.

  • Seite 4: Cable Scanner Mi 2014

    MI 2014 Cable Scanner Cable Scanner MI 2014 1. Cable Scanner MI 2014 Der Cable Scanner Tester ist ein portables, batteriebetriebenes Gerät für die Prüfung von Installationen mit LAN-Kabeln und - natürlich - zur Überprüfung der LAN-Kabel selbst. Wesentliche Merkmale •...

  • Seite 5: Kapitel I Allgemeine Informationen

    Das externe Ladenetzteil ist nicht zur Versorgung des Gerätes ohne Batterien geeignet! Warnungen Versuchen Sie nicht, Alkaline-Batterien zu laden. Verwenden Sie nur das von Metrel bezogene Steckernetzteil, um Gefahr durch Feuer oder elektrischen Schlag zu vermeiden. Im Falle von durchgebrannten Sicherungen wenden Sie sich am besten an Ihren Metrel-Distributor.

  • Seite 6: Pflege Und Reinigung

    MI 2014 Cable Scanner Kapitel I Allgemeine Informationen Name und Adresse des Herstellers: METREL d.d. Horjul 188 1354 Horjul / Slowenien (tel.: ++386 1 7558 200, fax.: ++386 1 7549 226, ++386 1 7549 206) http://www.metrel.si metrel@metrel.si 2.4. Pflege und Reinigung Verwenden Sie einen weichen, mit Seifenwasser oder Reinigungsalkohol leicht angefeuchteten Lappen und reingen Sie die Oberfläche des Gerätes.

  • Seite 7: Beschreibung Des Cable Scanners

    MI 2014 Cable Scanner Kapitel I Allgemeine Informationen 3. Beschreibung des CABLE SCANNERs 3.1. Bedienoberfläche Tastenfeld Funktionsschalter Ansicht der Bedienoberfläche Der Drehschalter wählt eine von sechs Betriebsarten: Betriebsart Beschreibung Schnelltest Schneller Verdrahtungs- und TDR Test (ohne Remote Unit): - bestimmt die Kabellänge und die Terminierung (Abschluss) - findet Ursache und Ort der häufigsten Kabel- und...
  • Seite 8 MI 2014 Cable Scanner Kapitel I Allgemeine Informationen Kabeltypen 7 wählbare Kabeltypen und Verdrahtungsstandards definierbar Locators Kodierte Stecker, dadurch Identifikation von bis zu 26 Kabeln Tracer Verfolgung von Kabeln oder Adern (mit Hilfe eines Tracers, Zubehör) NVP ist der Verkürzungsfaktor der Ausbreitungsgeschwindigkeit im Kabel bezogen auf Lichtgeschwindigkeit, gelegentlich auch VOP oder PVF genannt.
  • Seite 9 MI 2014 Cable Scanner Kapitel I Allgemeine Informationen Paare vertauscht Adern oder Paare mit Kurschluss, Kurzschluss zum Schirm Unbekannter Verbindungsfehler Split pair, getrenntes Paar Unterbrochene Verbindung oder unerbrochener Schirm Gewählter Standard für Twisted Pair Coax Kabel gewählt Tongenerator aktiv Gegensprechfunktion und Tracesignal aktiv Test »OK«...

  • Seite 10: Anschlussplatte

    MI 2014 Cable Scanner Kapitel I Allgemeine Informationen 3.2. Anschlussplatte RJ 45 – Buchse BNC – Buchse Audio - Buchse: Mikrophoneingang Audio - Buchse: Hörerausgang Buchse für Ladenetzteil 3.3. Unterseite 20 224 411 Unterseite des Gerätes 1. Wichtige Informationen 2. Batteriegehäusedeckel...

  • Seite 11: Beschreibung Der Standard Remote Unit

    MI 2014 Cable Scanner Kapitel I Allgemeine Informationen 4. Beschreibung der Standard Remote Unit 1. RJ 45 Stecker, männlich 2. RJ 45 Stecker, weiblich 3. Identifikationsnummer Beschreibung der Gegensprechstelle 1. RJ 45 Stecker, weiblich 2.Audio Buchse: Mikrophoneingang 3.Audio Buchse: Kopfhörerausgang 4.

  • Seite 12: Kapitel Ii Spezifikationen

    MI 2014 Cable Scanner Kapitel II Spezifikationen Kapitel II Spezifikationen Bestellnummer 1. Standard Lieferumfang MI2014 Cable Scanner CAT 5 Anschluss-Kabel, 1 St Standard Remote #1 Locators #1 - #4 Bedienungsanleitung Kalibrationszertifikat Konformitätserklärung Bestellnummer 2. Zubehör, nicht im Standardlieferumfang Gegensprecheinrichtung mit...

  • Seite 13: Vollständiger Test (Mit Remote Unit)

    MI 2014 Cable Scanner Kapitel II Spezifikationen 5.2. Vollständiger Test (mit Remote Unit) Nur am RJ45-Ausgang Länge (die größte Länge aller Paare wird angezeigt. Siehe Punkt 3.3 zur Genauigkeit) Erkennung von: - Unterbrechung am Stecker oder in der Ader mit Entfernung zur Unterbrechung...

  • Seite 14: Locator

    MI 2014 Cable Scanner Kapitel II Spezifikationen 5.4. Locator Locator sind codiert auf #1 - #28 5.5. Tracer Tongeneratorfrequenz 0.80kHz ... 1.20kHz Tongeneratoramplitude RJ45 Ausgang: 7V BNC: 5V 6. Allgemeine Spezifikationen 6.1. Allgemeine Daten Display: kundenspezifisch, 85 Segmente 5°C ÷ 40°C Betriebstemperaturbereich: 0°C ÷...

  • Seite 15: Kapitel Iii Funktion Des Cable Scanners

    MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners Kapitel III Funktion des Cable Scanners 7. Schnelltest Der Schnelltest ermöglicht ein schnelles und einfaches Testen einer Netzwerk- Installation. Größter Vorteil ist, dass für die Durchführung nur eine Person erforderlich ist, da die an das andere Ende einer Leitung anzuschließende Remote Unit nicht...
  • Seite 16 MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners Bei einem oder mehreren erkannten Fehlern sieht das Display z.B. so aus: die Zeichen die Liste der korrekt verschalteten Paare die Kabellänge, falls ermittelbar (abhängig Fehler! Adern 5,1,2,3,6,7 sind richtig...

  • Seite 17: Vollständiger Test

    MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners 8. Vollständiger Test Der vollständige Test prüft die Installation auf alle möglichen Verbindungsfehler. Darüberhinaus können die Kabel identifiziert (und entsprechend markiert) werden und die Länge der Kabel ausgemessen werden. Die Remote Unit bzw. mehrere Remote Units müssen während des Tests am fernen Ende angeschlossen sein.
  • Seite 18 MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners Werden einer oder mehrere Fehler erkannt, zeigt das Display z.B.: - die Zeichen - die richtig verbundenen Paare - die Identifikationsnummer, falls verfügbar Test fehlerhaft, Adern 1 bis 8 richtig (hängt von der Art des Fehlers ab)

  • Seite 19: Länge Und Reflektionen

    MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners 9. Länge und Reflektionen Diese Funktion ermöglicht eine genaue Messung der Kabellänge und beurteilt die Qualität des Netzes. Die 3 stärksten Reflektionsstellen, hervorgerufen durch Beschädigungen des Kabels, fehlangepasste Impedanzen oder andere Gründe können erfasst werden.
  • Seite 20 MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners Spezielle Rechenalgorithmen werden verwendet, um die 3 stärksten Reflektionen unabhängig von der Pulsenergie zu erkennen und Länge von Reflektionen zu unterscheiden. Funktionsprinzip der Längen- und Reflektionsmessungen beim Cable Scanner Um den Effekt der sich abschwächenden Amplitude mit zunehmender Entfernung zu kompensieren, wird mit der Normalamplitude verglichen, in die diese Abschwächung...
  • Seite 21 MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners Einige typische TDR-Ergebnisse Länge (Kabelende offen) Länge (Kabelende kurzgeschlossen oder mit Remote) Kein Ergebnis ( Kabel >300m oder mit Abschlusswiderstand terminiert) Reflekt. 1: Z >100 Ohm Länge Kabe Refl.2 Reflekt. 1: Z <100 Ohm...
  • Seite 22 MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners Ist der Test fehlerhaft wegen unterschied- licher Längen der Paare im Kabel, sieht die Anzeige z. B. wie nebenstehend aus: - das Zeichen - die Länge des aktuell gezeigten Paares Längentest fehlerhaft...

  • Seite 23: Kalibrierung Der Kabellänge

    MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners 9.1. Kalibrierung der Kabellänge Die Kabellänge wird errechnet aus der Laufzeit des Pulses zum Enden des Kabels und zurück. Entscheidend für ein richtiges Ergebnis ist also die Kenntnis und richtige...
  • Seite 24 MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners Einstellung eines neuen NVP auf der Basis einer bekannten Kabellänge Das beste Ergebnis erhalten Sie natürlich, wenn Sie für die Kalibrierung eine bekannte Länge des zu messenden Kabeltyps verwenden. 1.Wählen Sie Betriebsart Length &...

  • Seite 25: Die Locator-Stecker Identifikation Von Kabeln

    MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners 10. Die Locator-Stecker Identifikation von Kabeln Vorgehensweise im Test Die Locator-Stecker ermöglichen die Identifikation und Markierung der ankommenden Kabel in der Zentrale. Das entfernte Ende des Kabels wird mit einem Locator bestückt, und das Instrument gibt bei Anschluss an ein bestücktes Kabel die...

  • Seite 26: Tracer - Verfolgung Von Kabeln Und Einzeladern

    MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners 11. TRACER – Verfolgung von Kabeln und Einzeladern Der eingebaute Tongenerator kann in Verbindung mit unterschiedlichen Tracer– Empfängern verwendet werden, um Kabelpaare zu identifizieren, Adern aus einem mehradrigen Kabel zu finden oder Kabel unter der Wand zu verfolgen.

  • Seite 27: Betriebsart Talk & Trace Sprechen Und Verfolgen

    MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners 12. Betriebsart TALK & TRACE Sprechen und Verfolgen Die Talk & Trace – Betriebsart, in Verbindung mit der als Zubehör zu beziehenden Gegensprechstelle Talk Remote Unit, ermöglicht eine Sprachverbindung über das Kabel (voll duplex).

  • Seite 28: Abbruch Der Verbindung

    MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners Falls die Kommunikation unterbrochen ist, z.B. durch Wechsel zu einem anderen Kabel, beginnt das Instrument sofort wieder mit der Suche nach einer Verbindung, und die Unterhaltung kann sofort wieder aufgenommen werden, nachdem auch die Talk Remote Unit am neuen Kabel angeschlossen ist.

  • Seite 29: Kabeltypen

    MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners Anzeige der Batterieentladung Eine blinkende »Ein«-LED signalisiert eine niedrige Batteriespannung und fordert zum Batteriewechsel auf, da ab sofort eine einwandfreie Funktion nicht mehr gewährleistet ist. 12.5. Kabeltypen In diesem Menu wird erstens der aktive Ausgang gewählt (RJ45 or BNC) und außerdem der Kabeltyp (entsprechend dem Standard) festgelegt.

  • Seite 30: Initialisierung

    MI 2014 Cable Scanner Kapitel III Funktion des Cable Scanners 13. Initialisierung (Rücksetzen auf die werksseitig voreingestellten Parameter) Mit einer Initialisierung werden der voreingestellte NVP und die Längeneinheit wieder hergestellt. Drücken Sie während des Einschaltens die Taste . (rES wird angezeigt).
