MI 2088

3.6. Spezifischer Erdwiderstand

Es ist ratsam, vor der Dimensionierung des Erdungssystemes (erforderliche
Länge und Oberfläche der Erder, günstige Tiefe etc.) den spezifischen
Erdwiderstand zu bestimmen, um eine verlässliche Basis für die Berechnungen
zu bekommen.
Allgemeine Betrachtungen zum Thema Erdungsmessungen finden Sie im
Handbuch Measurements on electric installations in practice and theory
(herausgegeben von METREL, derzeit nur in englischer Sprache)
Der spezifische Erdwiderstand wird gemessen in:
♦ Ωm ...... (Europa)
♦ Ωft ....... (USA)
Ihr Prüfgerät bietet beide Darstellungen des Ergebnisses und lässt auch die Wahl
der Einheit bei der Eingabe der Basislänge für die Abstände "a" (in m bzw. ft)
zwischen den Erdspießen. Informationen zur Einstellung der Einheit finden Sie
auf Seite 40.
Durchführung der Prüfung
Schritt 1
♦ Wählen Sie die Funktion ρ
folgende Menu wird angezeigt:
Schritt 2
♦ Programmieren Sie die Basisentfernung "a" zwischen den Prüfspießen. Die
eingestellte Entfernung muss der tatsächlichen Entfernung in der späteren
Messung entsprechen, sonst ergeben sich erhebliche Messfehler.
Programmierung der Distanz "a"
♦ Drücken Sie die SELECT-Taste, und da untenstehende Menu erscheint im
Display:
EARTH

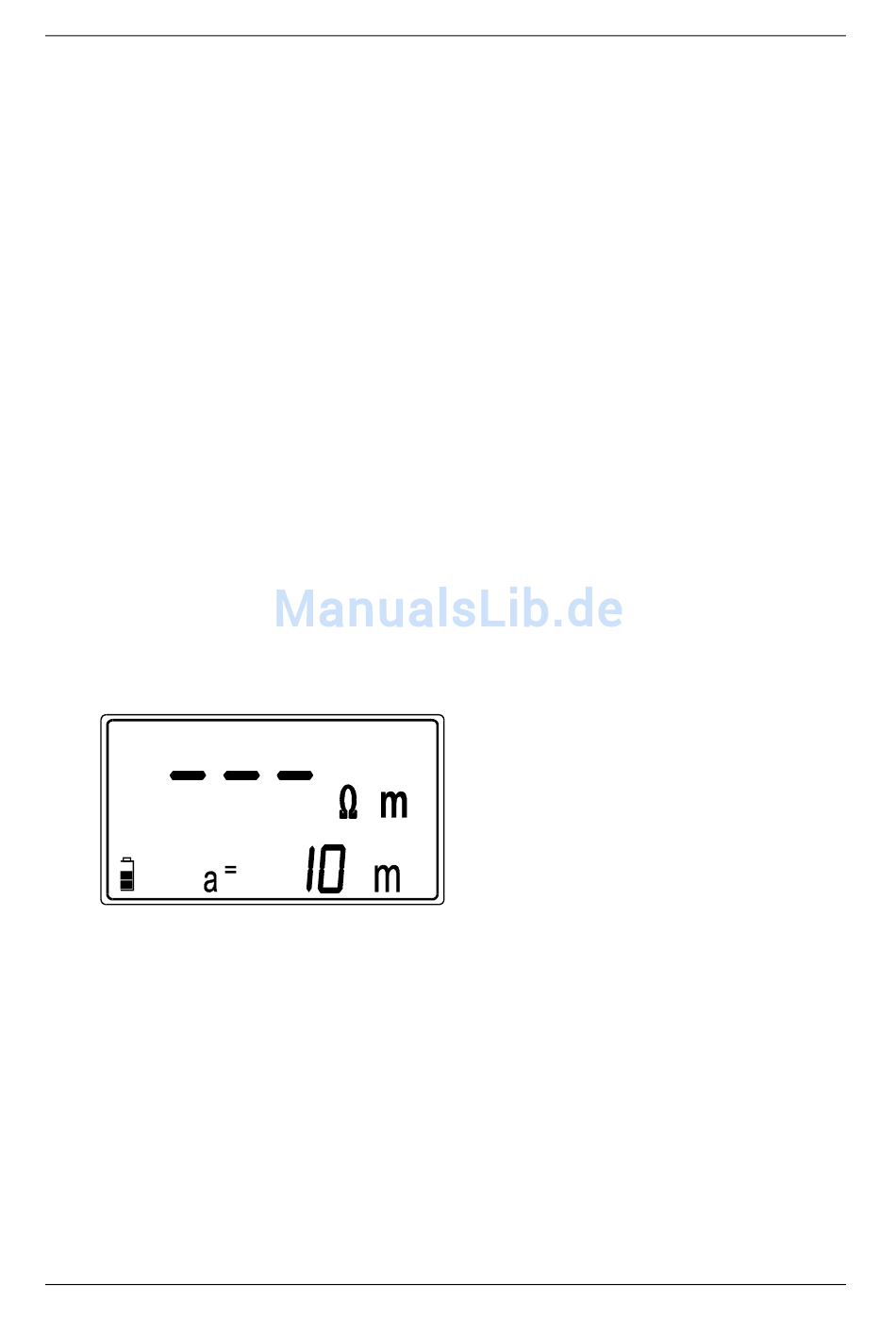

Bild 23. Menu Spezifischer Erdwiderstand
29
mit Hilfe des Wahlschalters, und das
a......programmierte Basisentfernung
der Spieße
Messanleitung
