MI 2088

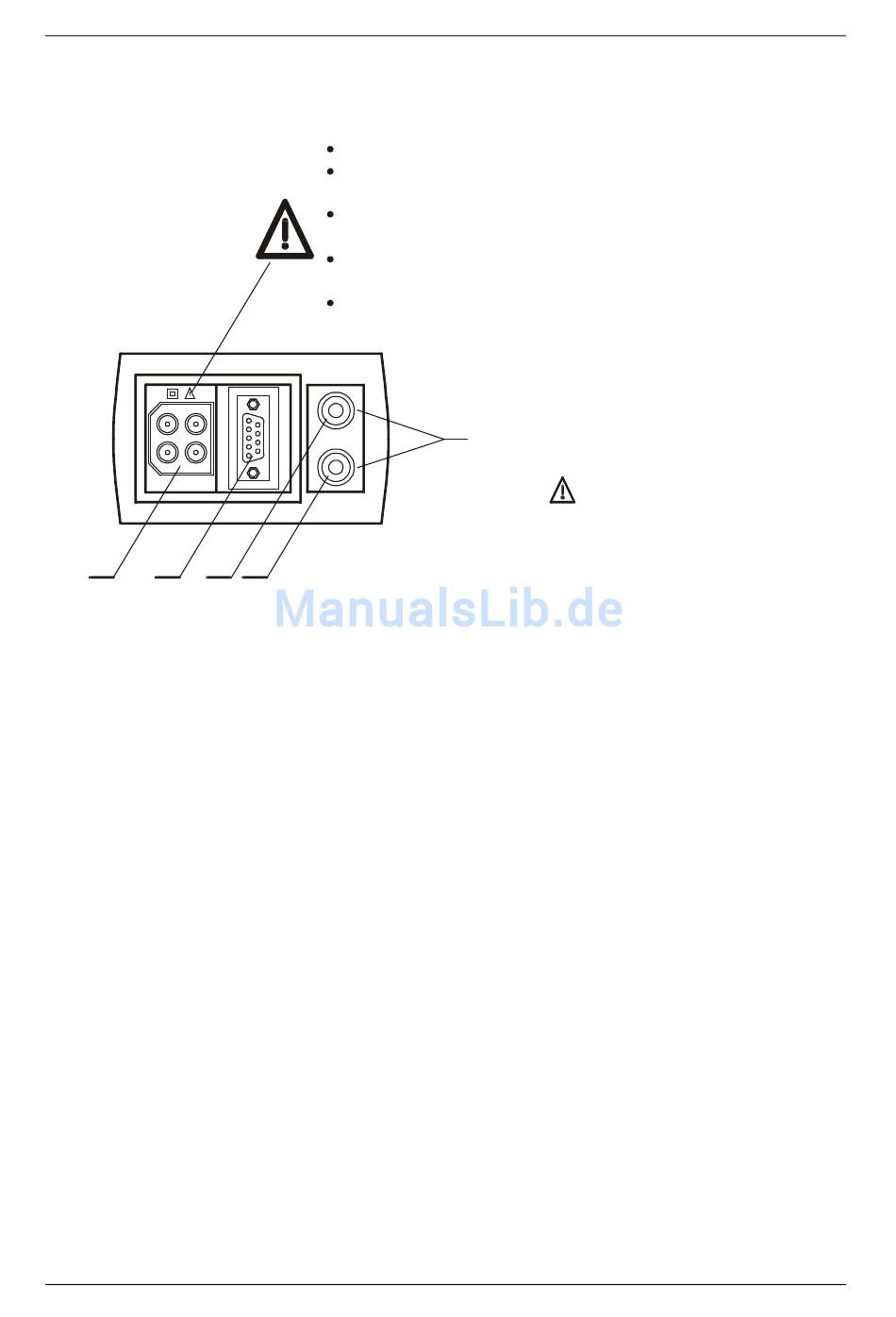

2.2 Anschlussplatte

1 2 3
Erklärung:
1. Buchse für Prüfkabelanschluss
2. RS 232 Anschluss (Verbindung zum PC)
3. Anschlussbuchse für Stromzange 1
4. Anschlussbuchse für Stromzange 2
Verwenden Sie nur Originalprüfkabel!
Max. zulässige Spannung zwischen des Prüfein-
gängen und Erde ist 300V!
Max. zulässige Spannung zwischen den Prüfein-
gängen ist 600V!
Max. zulässige Spannung zwischen den Prüfein-
gängen und C1-C2/P ist 300V!
Max. Dauerstrom in die Eingänge C1-C2/P ist
0,3A!
C1
1
C2 / P
4
Bild 2. Anschlussplatte
Legen Sie keine Spannungen an
diese Eingänge an!
Umax. = 0V!
9
Gerätebeschreibung
