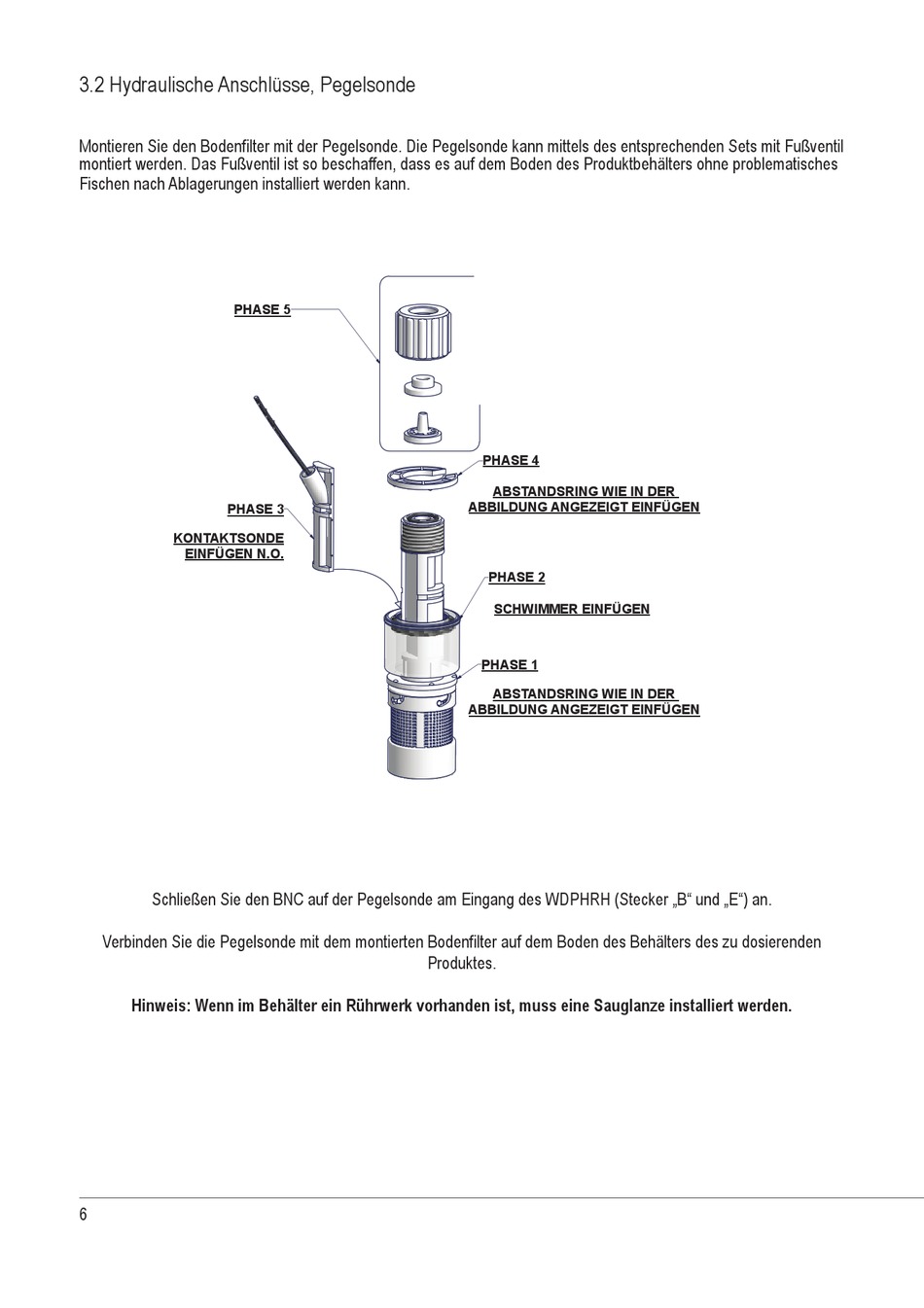

3.2 Hydraulische Anschlüsse, Pegelsonde
Montieren Sie den Bodenfilter mit der Pegelsonde. Die Pegelsonde kann mittels des entsprechenden Sets mit Fußventil
montiert werden. Das Fußventil ist so beschaffen, dass es auf dem Boden des Produktbehälters ohne problematisches
Fischen nach Ablagerungen installiert werden kann.
PHASE 5 FASE 5
FASE 3
PHASE 3
INSERIRE SONDA KONTAKTSONDE
CONTATTO N.O.
EINFÜGEN N.O.
Schließen Sie den BNC auf der Pegelsonde am Eingang des WDPHRH (Stecker „B" und „E") an.
Verbinden Sie die Pegelsonde mit dem montierten Bodenfilter auf dem Boden des Behälters des zu dosierenden
Hinweis: Wenn im Behälter ein Rührwerk vorhanden ist, muss eine Sauglanze installiert werden.
6
PHASE 4
FASE 4
INSERIRE L'ANELLO DISTANZIALE
ABSTANDSRING WIE IN DER
COME INDICATO IN DISEGNO
ABBILDUNG ANGEZEIGT EINFÜGEN
PHASE 2 FASE 2
INSERIRE GALLEGGIANTE
SCHWIMMER EINFÜGEN
PHASE 1 FASE 1
INSERIRE L'ANELLO DISTANZIALE
ABSTANDSRING WIE IN DER
COME INDICATO IN DISEGNO
ABBILDUNG ANGEZEIGT EINFÜGEN
Progettato da Controllato da Modificato da, il
Massimo_F
Materiale:
FILTRO DI ASPIRAZIONE CON
SONDA DI LIVELLO - CONTATTO N.O.
076.0147.1
Produktes.
Data Toll. Gen.
`
0.05
24/10/2003
FP+CE+PVDF
Edizione Foglio
00 1 1 /
