5.2 Betrieb des CMs an geerdeter/ungeerdeter Einspeisung

5.1

Netztopologie

Der Aufbau des Kommunikationsnetzes kann als Stern-Topologie erfolgen.

Bild 5-2

Siehe auch

SIMATIC PROFINET Systembeschreibung

view/19292127)

5.2

Im Folgenden finden Sie Informationen zum Gesamtaufbau eines Kommunikationsmoduls

RF128C an einer geerdeten Einspeisung (TN-S-Netz). Die hier behandelten Themen sind im

Einzelnen:

• Versorgungsspannungen des Kommunikationsmoduls

• Abschaltorgane, Kurzschluss- und Überlastschutz nach IEC 60364 (entspricht DIN VDE 0100)

und IEC 60204 (entspricht DIN VDE 0113)

• Lastspannungsversorgungen und Laststromkreise

Geerdete Einspeisung

Bei geerdeten Einspeisungen ist der Neutralleiter des Netzes geerdet. Ein einfacher Erdschluss

zwischen einem spannungsführenden Leiter und Erde bzw. einem geerdeten Teil der Anlage

führt zum Ansprechen der Schutzorgane.

Versorgungsspannungen

Das Kommunikationsmodul und die angeschlossenen Reader werden über die

Versorgungsspannung (1L+) mit Spannung versorgt.

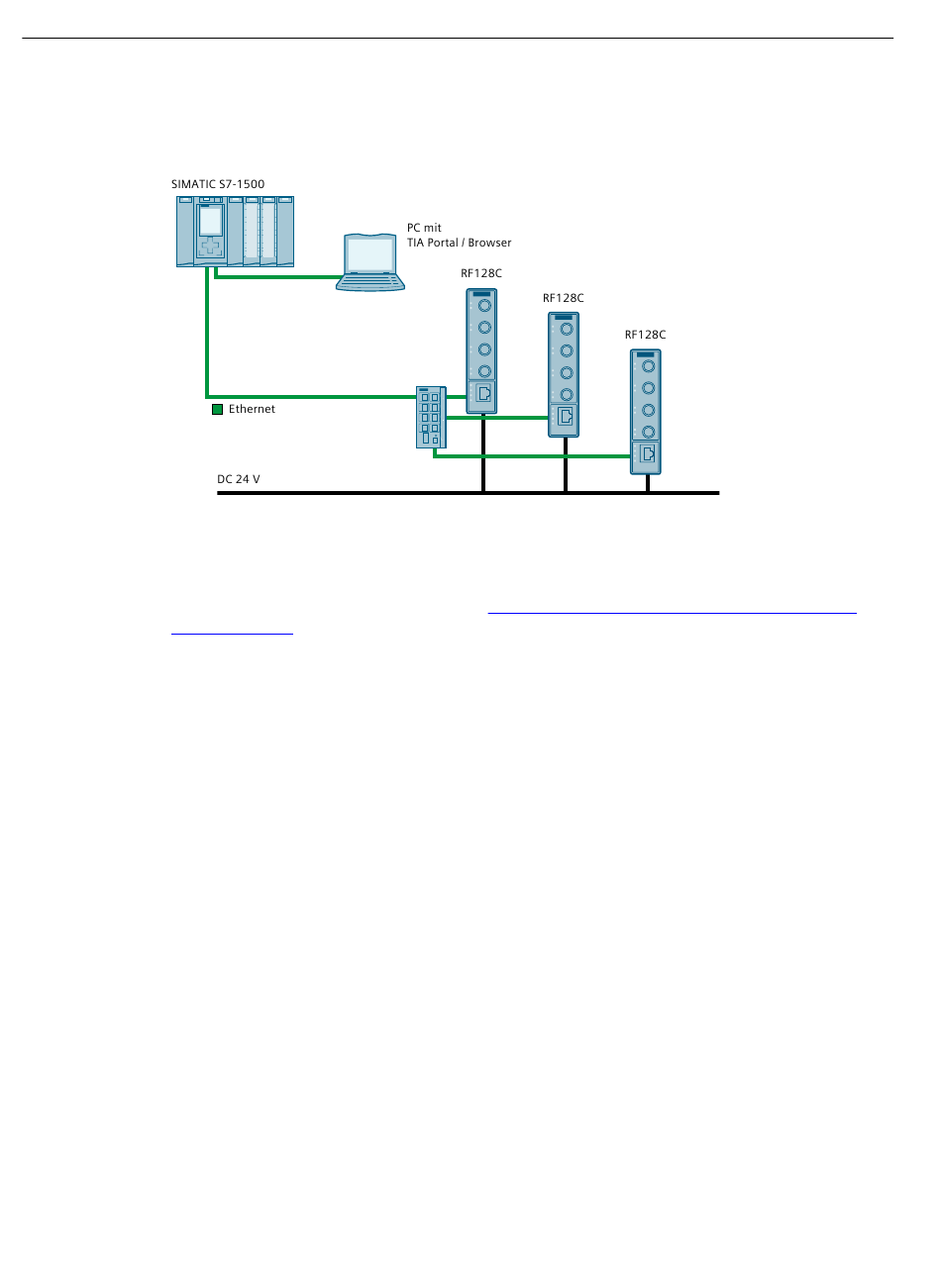

Konfigurationsgrafik einer Stern-Topologie

(https://support.industry.siemens.com/cs/ww/de/
