Parametry pilového řetězu

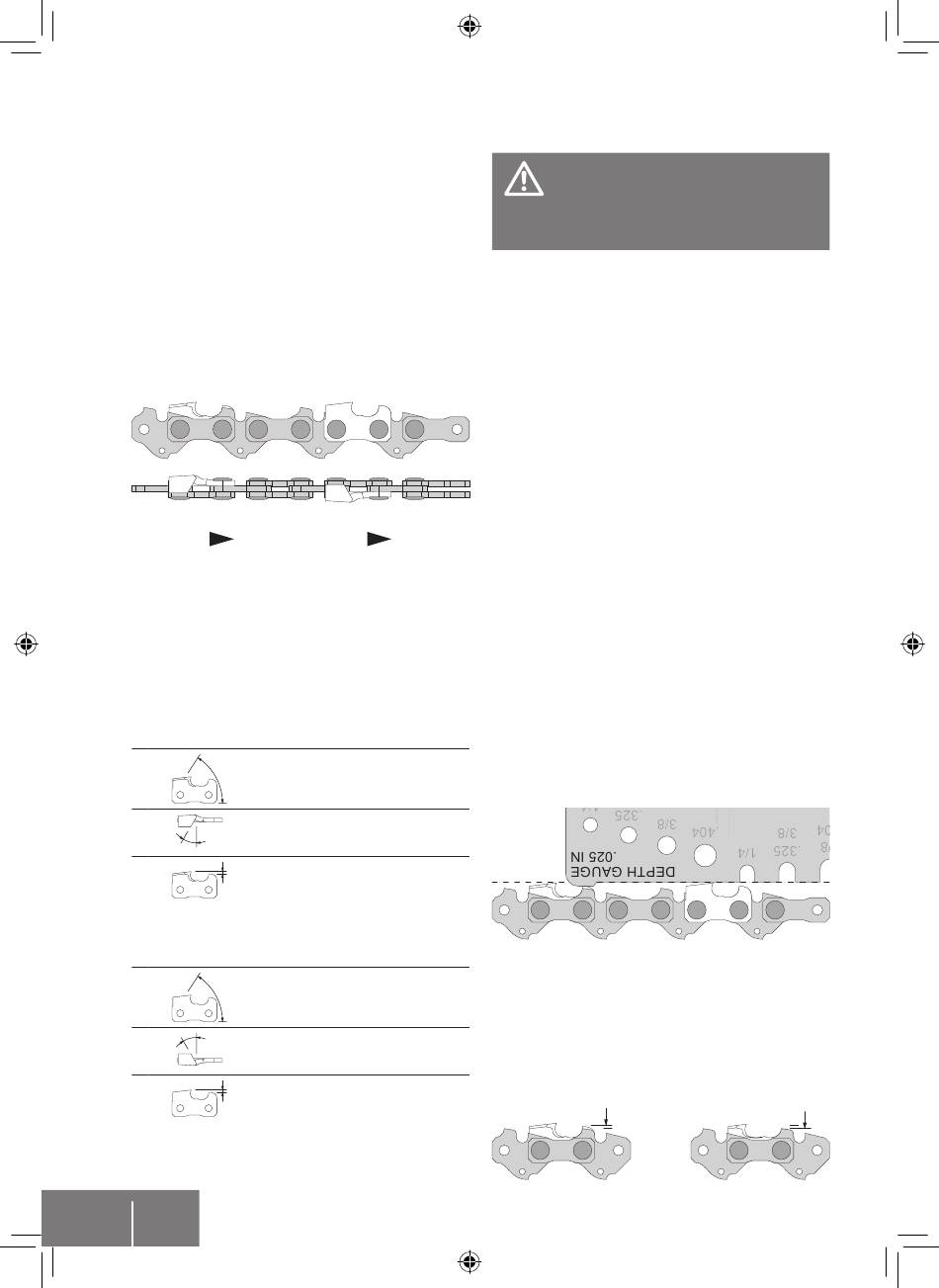

Pilový řetěz je vyroben z opakujících
se segmentů. Celý segment je ukázán
níže, tvoří jej levý řezací zub, na který
navazuje článek řetězu a pravý řeza-
cí zub, na který navazuje další článek
řetězu. Každý řezací zub nebo článek
řetězu je připevněn k vodícímu prvku,
který udržuje řetěz na noži:
Levý
řezací zub
Směr otáčení
Každý řezací zub se skládá z řezného
úhlu A a vrcholového úhlu B. Oba
tyto úhly mohou být nastaveny na
ostřičce řetězů. Hloubkový doraz C je
nastaven ručně.
Levý řezací zub
A Řezný úhel
Řezný úhel
B Vrcholový úhel
Úhel svěráku
C Hloubkový doraz
Broušen ručně
Pravý řezací zub
A Řezný úhel
Řezný úhel
B Vrcholový úhel
Úhel svěráku
C Hloubkový doraz
Broušen ručně
CZ
86
Pravý
řezací zub
Zkontrolujte návod k obsluze
vaší řetězové pily za účelem
nastavení správných úhlů brouše-
ní.
U většiny řetězů by měl být řezný
úhel A (nastavený na stupnici řezné-
ho úhlu 14) mezi 50°-60° a vrcholový
úhel B (nastavený na stupnici úhlu
svěráku 9), mezi 30°-35°.
Hloubkový doraz
Po naostření řezacích zubů zajistěte,
aby byl dodržen hloubkový doraz.
Hloubkový doraz musí být níže než
řezací zuby. Zkontrolujte hloubkový
doraz vašeho řetězu v pokynech k
pilovým řetězům. V případě potřeby
nastavte hloubkový doraz při použití
vodítka pilníku (není součástí dodáv-
ky).
U většiny řetězů
vý doraz C 0,025" - 0,050" nebo
0,64 mm - 1,28 mm.
Použijte indikátor pro kontrolu hloub-
kového dorazu:
Pilový řetěz je opotřebený a nemů-
že být znovu nabroušen, pokud je
hloubkový doraz C na stejné úrovni
jako indikátor vodícího prvku:
Lze naostřit
je hloubko-
NELZE naostřit
