Sägekettenparameter

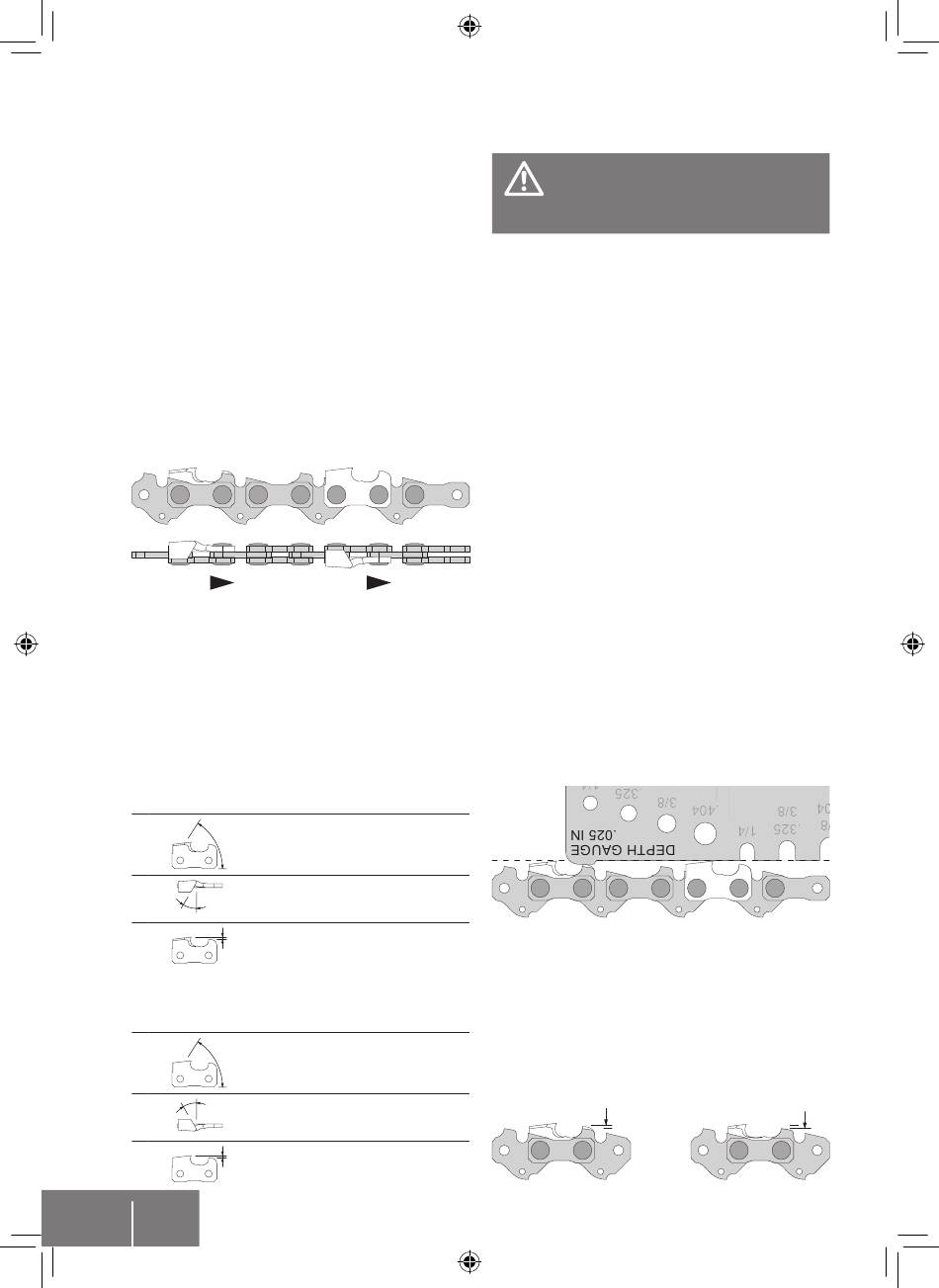

Eine Sägekette besteht aus sich
wiederholenden
komplettes Segment ist unten abge-
bildet. Es besteht aus einem linken
Schneidglied, gefolgt von einem Ver-
bindungsglied, und einem rechten
Schneidglied, gefolgt von einem Ver-
bindungsglied. Jedes Schneid- oder
Verbindungsglied ist mit einem Füh-
rungsglied verbunden, welches die
Kette auf dem Sägeschwert hält.
Linkes
Schneidglied
Drehrichtung
Jedes Schneidglied
Schnittwinkel A und einen Dach-
schneidewinkel B auf. Beide Win-
kel können am Sägekettenschärfer
eingestellt werden. Der Tiefenan-
schlag C wird von Hand nachgefeilt.
Linkes Schneidglied
A Schnittwinkel
Schnittwinkel
B Dachschneidewinkel
Schärfwinkel
C Tiefenanschlag
Von Hand gefeilt
Rechtes Schneidglied
A Schnittwinkel
Schnittwinkel
B Dachschneidewinkel
Schärfwinkel
C Tiefenanschlag
Von Hand gefeilt
DE
6
Segmenten. Ein
Rechtes
Schneidglied
weist einen
In der Bedienungsanleitung Ihrer
Kettensäge nachsehen, um die
richtigen Schleifwinkel herauszufinden.
Für die meisten Ketten muss der Schnitt-
winkel A (eingestellt an der Schnittwin-
kelskala 14) zwischen 50°- 60° liegen, und
der Dachschneidewinkel B (eingestellt an
der Winkelskala der Spannvorrichtung 9)
muss zwischen 30°- 35° liegen.
Tiefenanschlag
Nach dem Schärfen der Schneidglie-
der darauf achten, dass der Tiefen-
anschlagabstand eingehalten wird.
Der Tiefenanschlag muss niedriger
als die Schneidglieder sein. Hinweise
zum Tiefenanschlag der Sägekette
finden Sie in den Spezifikationen der
Sägekette. Falls erforderlich, den Tie-
fenanschlag mit Hilfe einer Feile mit
Feilenführung nachfeilen (nicht im
Lieferumfang). Für die meisten Säge-
ketten liegt der Tiefenanschlag C bei
0,64 mm - 1,28 mm oder 0,025" - 0,050".
Mit Hilfe der Anzeigevorrichtung den
Tiefenanschlag prüfen.
Wenn der Tiefenanschlag C auf glei-
cher Höhe mit der Anzeigevorrich-
tung auf dem Führungsglied liegt, ist
die Sägekette verschlissen und kann
nicht mehr nachgeschärft werden:
Schleifbar NICHT schleifbar
