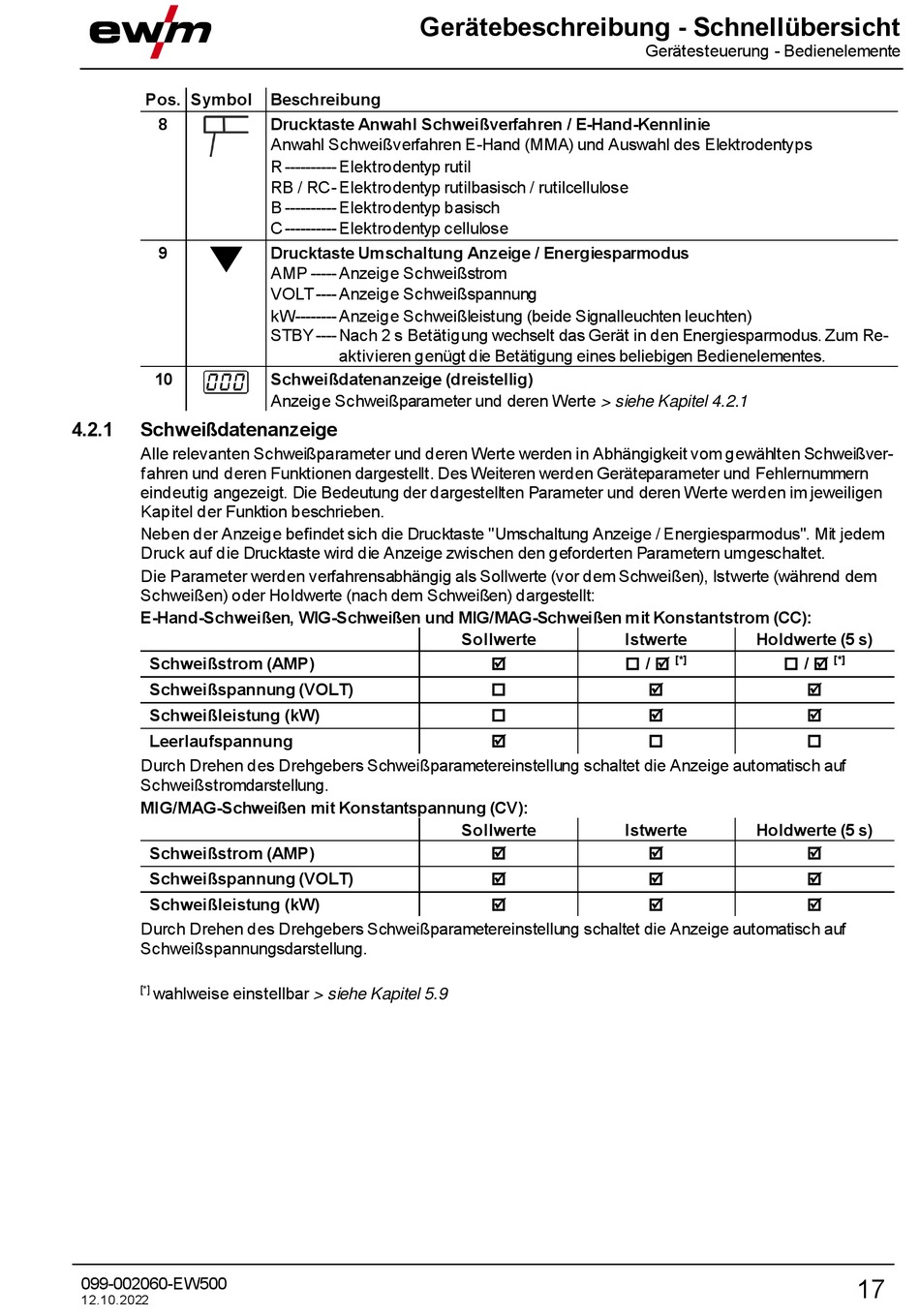

Schweißdatenanzeige - EWM Pico 350 cel puls Betriebsanleitung

Pos. Symbol
8
9
10
4.2.1 Schweißdatenanzeige
Alle relevanten Schweißparameter und deren Werte werden in Abhängigkeit vom gewählten Schweißver-
f ahren und deren Funktionen dargestellt. Des Weiteren werden Geräteparameter und Fehlernummern
eindeutig angezeigt. Die Bedeutung der dargestellten Parameter und deren Werte werden im jeweiligen
Kapitel der Funktion beschrieben.
Neben der Anzeige befindet sich die Drucktaste "Umschaltung Anzeige / Energiesparmodus". Mit jedem
Druck auf die Drucktaste wird die Anzeige zwischen den geforderten Parametern umgeschaltet.
Die Parameter werden verfahrensabhängig als Sollwerte (vor dem Schweißen), Istwerte (während dem
Schweißen) oder Holdwerte (nach dem Schweißen) dargestellt:
E-Hand-Schweißen, WIG-Schweißen und MIG/MAG-Schweißen mit Konstantstrom (CC):
Schweißstrom (AMP)
Schweißspannung (VOLT)
Schweißleistung (kW)
Leerlaufspannung
Durch Drehen des Drehgebers Schweißparametereinstellung schaltet die Anzeige automatisch auf
Schweißstromdarstellung.
MIG/MAG-Schweißen mit Konstantspannung (CV):
Schweißstrom (AMP)
Schweißspannung (VOLT)
Schweißleistung (kW)
Durch Drehen des Drehgebers Schweißparametereinstellung schaltet die Anzeige automatisch auf
Schweißspannungsdarstellung.
[*] wahlweise einstellbar > siehe Kapitel 5.9
099-002060-EW500
12.10.2022
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Drucktaste Anwahl Schweißverfahren / E-Hand-Kennlinie
Anwahl Schweißverfahren E-Hand (MMA) und Auswahl des Elektrodentyps
R ---------- Elektrodentyp rutil
RB / RC - Elektrodentyp rutilbasisch / rutilcellulose
B ---------- Elektrodentyp basisch
C ---------- Elektrodentyp cellulose
Drucktaste Umschaltung Anzeige / Energiesparmodus
AMP ----- Anzeige Schweißstrom
VOLT ---- Anzeige Schweißspannung
kW-------- Anzeige Schweißleistung (beide Signalleuchten leuchten)
STBY ---- Nach 2 s Betätigung wechselt das Gerät in den Energiesparmodus. Zum Re-
aktivieren genügt die Betätigung eines beliebigen Bedienelementes.
Schweißdatenanzeige (dreistellig)
Anzeige Schweißparameter und deren Werte > siehe Kapitel 4.2.1
Sollwerte Istwerte
 / 




Sollwerte Istwerte



Gerätesteuerung - Bedienelemente
Holdwerte (5 s)
[*]  / 
 
 
 
Holdwerte (5 s)
 
 
 
[*]
