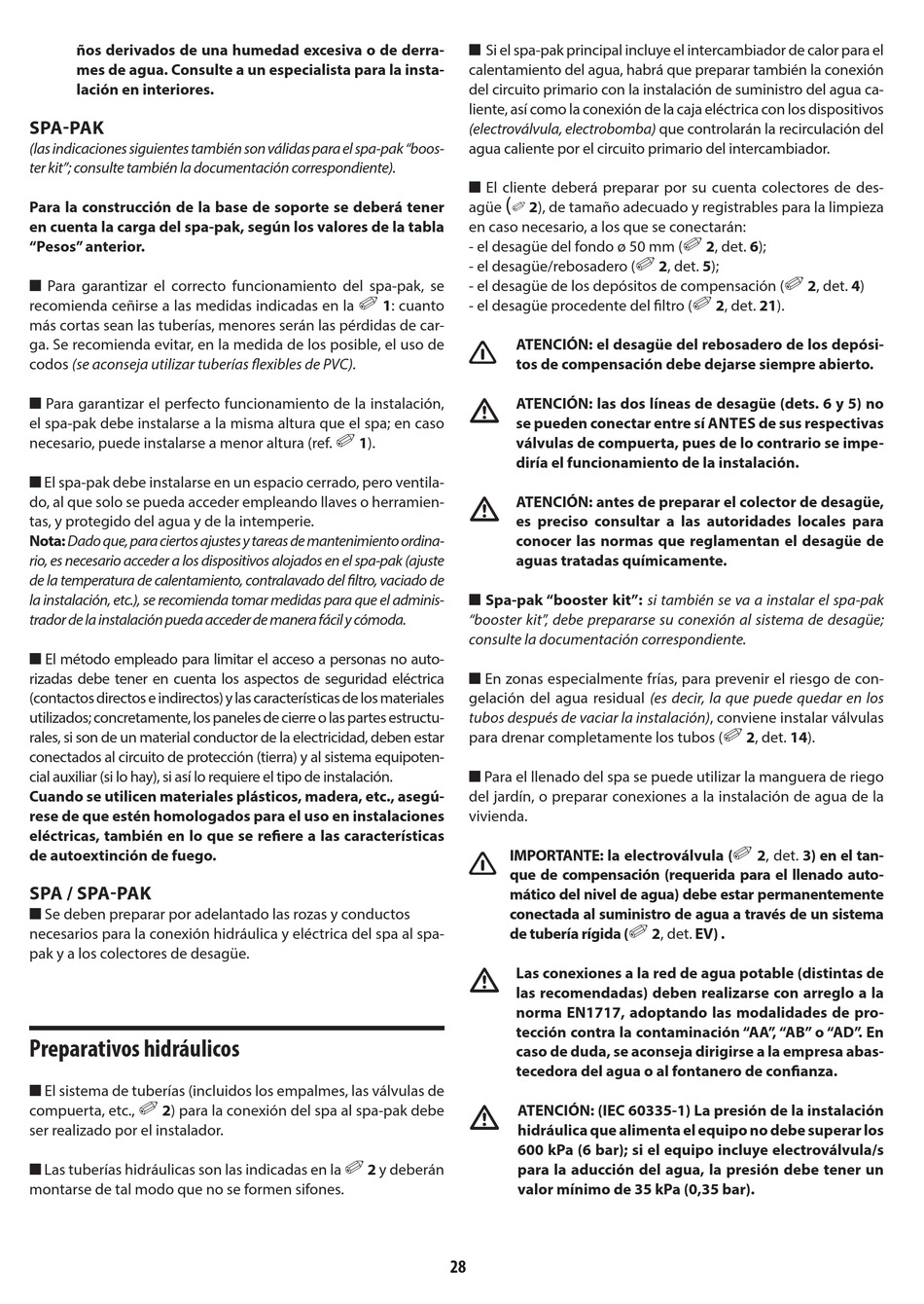

ños derivados de una humedad excesiva o de derra-
mes de agua. Consulte a un especialista para la insta-
lación en interiores.
SPA-PAK
(las indicaciones siguientes también son válidas para el spa-pak "boos-
ter kit"; consulte también la documentación correspondiente).
Para la construcción de la base de soporte se deberá tener
en cuenta la carga del spa-pak, según los valores de la tabla
"Pesos" anterior.
■ Para garantizar el correcto funcionamiento del spa-pak, se
recomienda ceñirse a las medidas indicadas en la
más cortas sean las tuberías, menores serán las pérdidas de car-
ga. Se recomienda evitar, en la medida de los posible, el uso de
codos (se aconseja utilizar tuberías flexibles de PVC).
■ Para garantizar el perfecto funcionamiento de la instalación,
el spa-pak debe instalarse a la misma altura que el spa; en caso
necesario, puede instalarse a menor altura (ref.
■ El spa-pak debe instalarse en un espacio cerrado, pero ventila-
do, al que solo se pueda acceder empleando llaves o herramien-
tas, y protegido del agua y de la intemperie.
Nota: Dado que, para ciertos ajustes y tareas de mantenimiento ordina-
rio, es necesario acceder a los dispositivos alojados en el spa-pak (ajuste
de la temperatura de calentamiento, contralavado del filtro, vaciado de
la instalación, etc.), se recomienda tomar medidas para que el adminis-
trador de la instalación pueda acceder de manera fácil y cómoda.
■ El método empleado para limitar el acceso a personas no auto-
rizadas debe tener en cuenta los aspectos de seguridad eléctrica
(contactos directos e indirectos) y las características de los materiales
utilizados; concretamente, los paneles de cierre o las partes estructu-
rales, si son de un material conductor de la electricidad, deben estar
conectados al circuito de protección (tierra) y al sistema equipoten-
cial auxiliar (si lo hay), si así lo requiere el tipo de instalación.
Cuando se utilicen materiales plásticos, madera, etc., asegú-
rese de que estén homologados para el uso en instalaciones
eléctricas, también en lo que se refiere a las características
de autoextinción de fuego.
SPA / SPA-PAK
■ Se deben preparar por adelantado las rozas y conductos
necesarios para la conexión hidráulica y eléctrica del spa al spa-
pak y a los colectores de desagüe.
Preparativos hidráulicos
■ El sistema de tuberías (incluidos los empalmes, las válvulas de
0
compuerta, etc., 2) para la conexión del spa al spa-pak debe
ser realizado por el instalador.
■ Las tuberías hidráulicas son las indicadas en la
montarse de tal modo que no se formen sifones.
■ Si el spa-pak principal incluye el intercambiador de calor para el
calentamiento del agua, habrá que preparar también la conexión
del circuito primario con la instalación de suministro del agua ca-
liente, así como la conexión de la caja eléctrica con los dispositivos
(electroválvula, electrobomba) que controlarán la recirculación del
agua caliente por el circuito primario del intercambiador.
■ El cliente deberá preparar por su cuenta colectores de des-
agüe
en caso necesario, a los que se conectarán:
- el desagüe del fondo ø 50 mm (
- el desagüe/rebosadero (
- el desagüe de los depósitos de compensación (
0
1: cuanto - el desagüe procedente del filtro (

m
0
1).
m
■ Spa-pak "booster kit": si también se va a instalar el spa-pak
"booster kit", debe prepararse su conexión al sistema de desagüe;
consulte la documentación correspondiente.
■ En zonas especialmente frías, para prevenir el riesgo de con-
gelación del agua residual (es decir, la que puede quedar en los
tubos después de vaciar la instalación), conviene instalar válvulas
para drenar completamente los tubos (
■ Para el llenado del spa se puede utilizar la manguera de riego
del jardín, o preparar conexiones a la instalación de agua de la
vivienda.

m
m
0
2 y deberán
28
(
0 2), de tamaño adecuado y registrables para la limpieza
0
2, det. 5);
ATENCIÓN: el desagüe del rebosadero de los depósi-
tos de compensación debe dejarse siempre abierto.
ATENCIÓN: las dos líneas de desagüe (dets. 6 y 5) no
se pueden conectar entre sí ANTES de sus respectivas
válvulas de compuerta, pues de lo contrario se impe-
diría el funcionamiento de la instalación.
ATENCIÓN: antes de preparar el colector de desagüe,
es preciso consultar a las autoridades locales para
conocer las normas que reglamentan el desagüe de
aguas tratadas químicamente.
IMPORTANTE: la electroválvula (
que de compensación (requerida para el llenado auto-
mático del nivel de agua) debe estar permanentemente
conectada al suministro de agua a través de un sistema
0
de tubería rígida ( 2, det. EV) .
Las conexiones a la red de agua potable (distintas de
las recomendadas) deben realizarse con arreglo a la
norma EN1717, adoptando las modalidades de pro-
tección contra la contaminación "AA", "AB" o "AD". En
caso de duda, se aconseja dirigirse a la empresa abas-
tecedora del agua o al fontanero de confianza.
ATENCIÓN: (IEC 60335-1) La presión de la instalación
hidráulica que alimenta el equipo no debe superar los
600 kPa (6 bar); si el equipo incluye electroválvula/s
para la aducción del agua, la presión debe tener un
valor mínimo de 35 kPa (0,35 bar).
0
2, det. 6);
0
2, det. 4)
0
2, det. 21).
0
2, det. 14).
0
2, det. 3) en el tan-
