Type 3320, 3321
Commande manuelle de la vanne
ATTENTION !
Retirer avec précaution le module d'affichage afin de ne pas
détériorer le câble de raccordement et l'interface HMI.
→ Pour déverrouiller le module d'affichage ou le couvercle
d'obturation, le tourner dans le sens contraire des aiguilles
d'une montre et le retirer.
En ce qui concerne le module d'affichage, tenir compte
du câble de raccordement en direction de l'interface HMI.
Actionner la vanne par le biais de la commande mécanique :
ATTENTION !
La commande manuelle mécanique doit uniquement être
utilisée lorsqu'il n'y a pas de courant ; dans le cas contraire,
l'appareil pourrait subir des détériorations.
→ Pour actionner la vanne avec la commande mécanique, utiliser
une clé hexagonale de 3 mm (AG2) / 5 mm (AG3).
ATTENTION !
Couple maximal 2 Nm (AG2) / 10 Nm (AG3). Un dépassement
du couple de rotation lorsque la position finale de la vanne est
atteinte endommage la commande manuelle mécanique ou
l'appareil.
→ Embrayez la commande manuelle mécanique en exerçant
une légère pression tout en tournant la clé à six pans creux
(voir « Fig. 27 »et « Fig. 28 »).
Couple de serrage maximal 2 Nm(AG2) / 10 Nm (AG3) !
- Tourner dans le sens inverse des aiguilles d'une montre pour
ouvrir.
- Tournez dans le sens des aiguilles d'une montre pour fermer.
La position de la vanne est représentée sur l'indicateur de
position mécanique.
Indicateur de position
mécanique
Vanne fermée

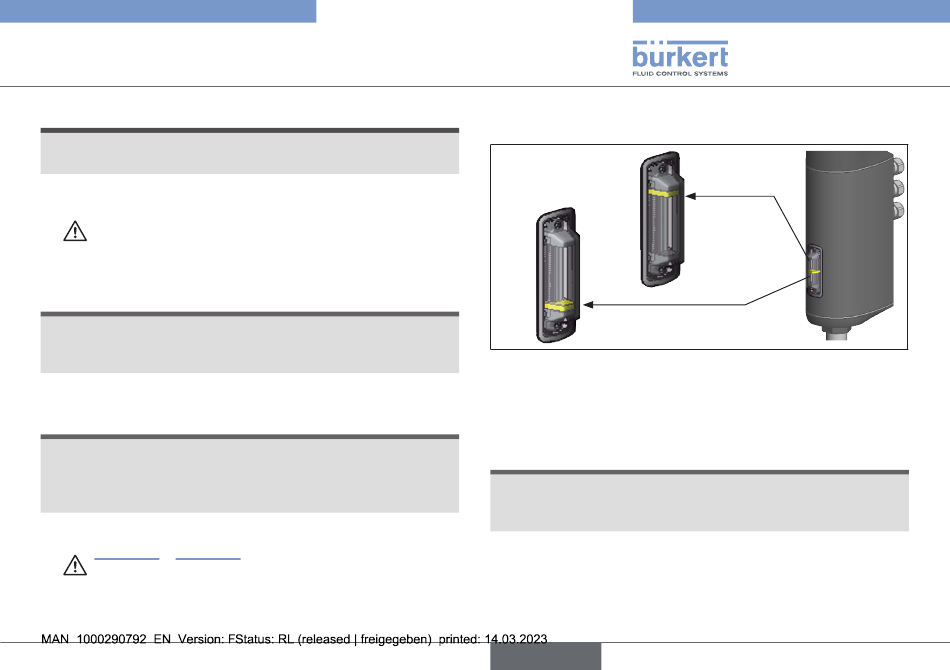

Fig. 29: Indicateur mécanique de position AG2
→ Une fois la position de vanne souhaitée atteinte, retirer la clé
hexagonale. La commande manuelle mécanique se désengage
automatiquement.
Fermer le couvercle d'obturation ou le module d'affichage :
ATTENTION !
Les appareils avec module d'affichage
Avant de poser l'affichage, vérifier que le câble est relié correc-
tement à l'interface HMI.
→ Poser le couvercle d'obturation ou le module d'affichage et
le tourner dans le sens des aiguilles d'une montre jusqu'à
ce que les 2 marquages (une ligne verticale sur le couvercle
d'obturation et sur l'actionneur) soient l'un au-dessus de
l'autre.
