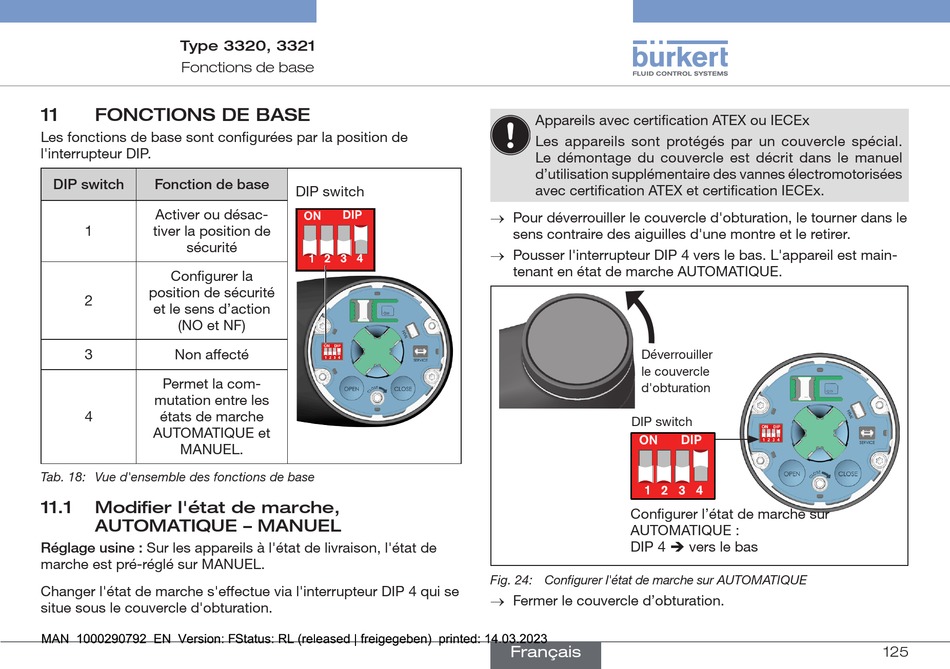

Type 3320, 3321

Fonctions de base

11 FONCTIONS DE BASE
Les fonctions de base sont configurées par la position de
l'interrupteur DIP.
DIP switch Fonction de base
Activer ou désac-
1 tiver la position de
sécurité
Configurer la
position de sécurité
2
et le sens d'action
(NO et NF)
3 Non affecté
Permet la com-
mutation entre les
4 états de marche
AUTOMATIQUE et
MANUEL.
Tab. 18: Vue d'ensemble des fonctions de base
11.1 Modifier l'état de marche,
AUTOMATIQUE – MANUEL
Réglage usine : Sur les appareils à l'état de livraison, l'état de
marche est pré-réglé sur MANUEL.
Changer l'état de marche s'effectue via l'interrupteur DIP 4 qui se
situe sous le couvercle d'obturation.
DIP switch
Appareils avec certification ATEX ou IECEx
Les appareils sont protégés par un couvercle spécial.
Le démontage du couvercle est décrit dans le manuel
d'utilisation supplémentaire des vannes électromotorisées
avec certification ATEX et certification IECEx.
→ Pour déverrouiller le couvercle d'obturation, le tourner dans le
sens contraire des aiguilles d'une montre et le retirer.
→ Pousser l'interrupteur DIP 4 vers le bas. L'appareil est main-
tenant en état de marche AUTOMATIQUE.
Déverrouiller
le couvercle
d'obturation
DIP switch
Configurer l'état de marche sur
AUTOMATIQUE :
DIP 4  vers le bas
Fig. 24: Configurer l'état de marche sur AUTOMATIQUE
→ Fermer le couvercle d'obturation.
