8.3 Installation électrique avec presse-
étoupe (AG2 uniquement)
8.3.1 Consignes de sécurité
AVERTISSEMENT !
Risque de blessures en cas d'installation non conforme.
▶ L'installation doit être effectuée uniquement par du person-
nel qualifié et formé disposant de l'outillage approprié.
▶ Respecter les règles techniques généralement reconnues
lors de l'installation.
Risque de blessures dû à la mise en marche involontaire de
l'installation et le redémarrage non contrôlé.
▶ Empêcher tout actionnement involontaire de l'installation.
▶ Garantir un redémarrage contrôlé après l'installation.
ATTENTION !
Pour garantir la compatibilité électromagnétique (CEM), la
terre de fonctionnement doit être mise à la terre avec une ligne
courte (max. 1m). La terre de fonctionnement doit présenter
une section d'au moins 1,5 mm
114
.
2
Français
Type 3320, 3321
Installation de la vanne
8.3.2 Accès aux bornes de connexion
Ouvrir l'appareil comme décrit ci-après pour accéder aux bornes.
Appareils avec certification ATEX ou IECEx.
Les appareils sont protégés par un couvercle spécial.
Le démontage du couvercle est décrit dans le manuel
d'utilisation supplémentaire des vannes électromotorisées
avec certification ATEX et certification IECEx.
1. Retirer le couvercle d'obturation :
→ Pour déverrouiller le couvercle d'obturation, le tourner dans le
sens contraire des aiguilles d'une montre et le retirer.

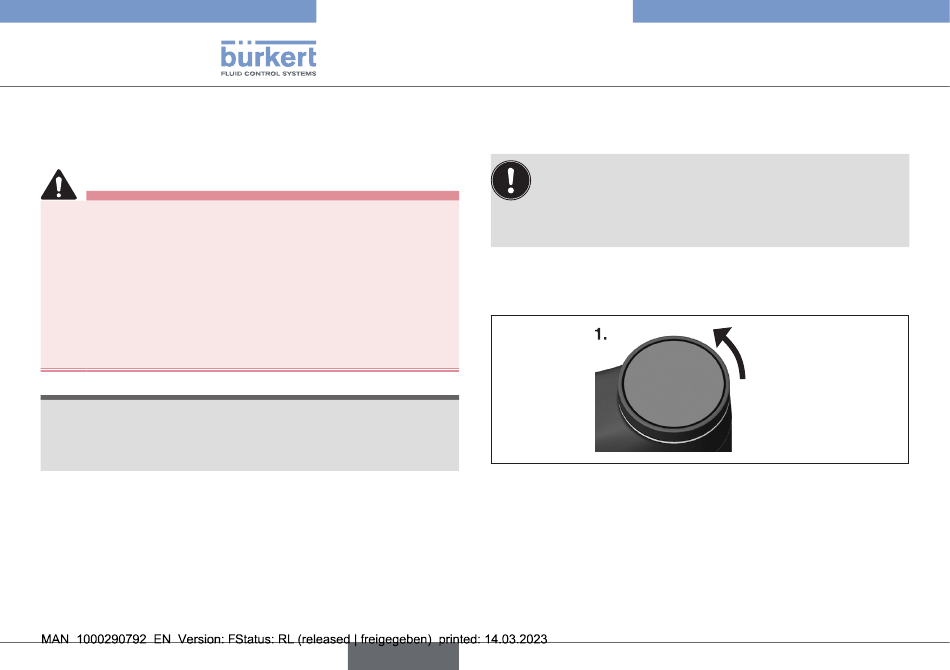

Fig. 16: Retirer le couvercle d'obturation
2. Retirer le module d'accumulation et LED :
→ Retirer les 2 vis de fixation (clé à six pans mâle, SW 3 mm).
→ Saisir le module d'accumulation et LED sur les deux côtés du
corps métallique et l'extraire par le haut.
Déverrouiller
le couvercle
d'obturation
