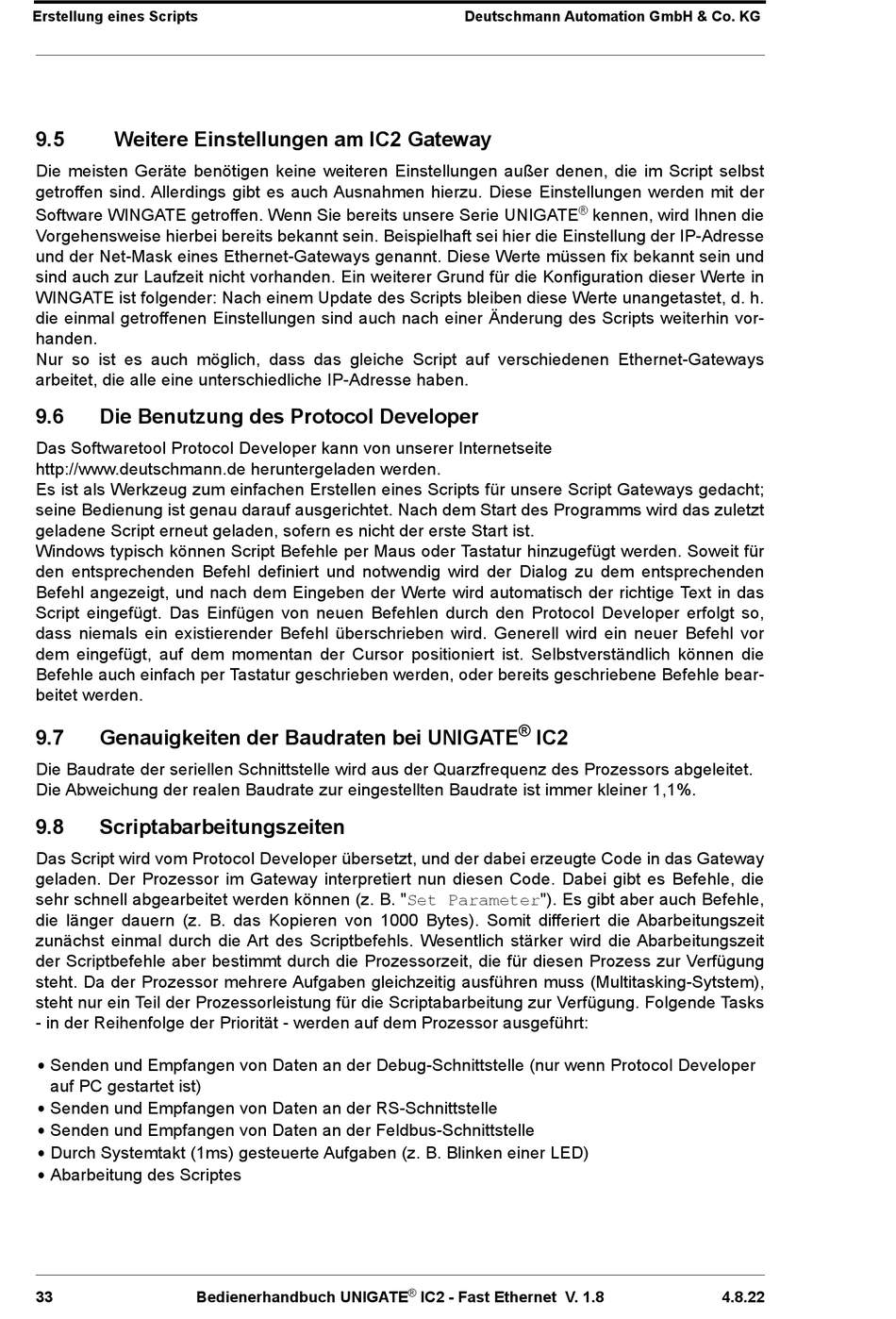

Erstellung eines Scripts
9.5
Weitere Einstellungen am IC2 Gateway
Die meisten Geräte benötigen keine weiteren Einstellungen außer denen, die im Script selbst
getroffen sind. Allerdings gibt es auch Ausnahmen hierzu. Diese Einstellungen werden mit der
Software WINGATE getroffen. Wenn Sie bereits unsere Serie UNIGATE
Vorgehensweise hierbei bereits bekannt sein. Beispielhaft sei hier die Einstellung der IP-Adresse
und der Net-Mask eines Ethernet-Gateways genannt. Diese Werte müssen fix bekannt sein und
sind auch zur Laufzeit nicht vorhanden. Ein weiterer Grund für die Konfiguration dieser Werte in
WINGATE ist folgender: Nach einem Update des Scripts bleiben diese Werte unangetastet, d. h.
die einmal getroffenen Einstellungen sind auch nach einer Änderung des Scripts weiterhin vor-
handen.
Nur so ist es auch möglich, dass das gleiche Script auf verschiedenen Ethernet-Gateways
arbeitet, die alle eine unterschiedliche IP-Adresse haben.
9.6
Die Benutzung des Protocol Developer
Das Softwaretool Protocol Developer kann von unserer Internetseite
http://www.deutschmann.de heruntergeladen werden.
Es ist als Werkzeug zum einfachen Erstellen eines Scripts für unsere Script Gateways gedacht;
seine Bedienung ist genau darauf ausgerichtet. Nach dem Start des Programms wird das zuletzt
geladene Script erneut geladen, sofern es nicht der erste Start ist.
Windows typisch können Script Befehle per Maus oder Tastatur hinzugefügt werden. Soweit für
den entsprechenden Befehl definiert und notwendig wird der Dialog zu dem entsprechenden
Befehl angezeigt, und nach dem Eingeben der Werte wird automatisch der richtige Text in das
Script eingefügt. Das Einfügen von neuen Befehlen durch den Protocol Developer erfolgt so,
dass niemals ein existierender Befehl überschrieben wird. Generell wird ein neuer Befehl vor
dem eingefügt, auf dem momentan der Cursor positioniert ist. Selbstverständlich können die
Befehle auch einfach per Tastatur geschrieben werden, oder bereits geschriebene Befehle bear-
beitet werden.
9.7
Genauigkeiten der Baudraten bei UNIGATE
Die Baudrate der seriellen Schnittstelle wird aus der Quarzfrequenz des Prozessors abgeleitet.
Die Abweichung der realen Baudrate zur eingestellten Baudrate ist immer kleiner 1,1%.
9.8
Scriptabarbeitungszeiten
Das Script wird vom Protocol Developer übersetzt, und der dabei erzeugte Code in das Gateway
geladen. Der Prozessor im Gateway interpretiert nun diesen Code. Dabei gibt es Befehle, die
sehr schnell abgearbeitet werden können (z. B. "Set Parameter"). Es gibt aber auch Befehle,
die länger dauern (z. B. das Kopieren von 1000 Bytes). Somit differiert die Abarbeitungszeit
zunächst einmal durch die Art des Scriptbefehls. Wesentlich stärker wird die Abarbeitungszeit
der Scriptbefehle aber bestimmt durch die Prozessorzeit, die für diesen Prozess zur Verfügung
steht. Da der Prozessor mehrere Aufgaben gleichzeitig ausführen muss (Multitasking-Sytstem),
steht nur ein Teil der Prozessorleistung für die Scriptabarbeitung zur Verfügung. Folgende Tasks
- in der Reihenfolge der Priorität - werden auf dem Prozessor ausgeführt:
•
Senden und Empfangen von Daten an der Debug-Schnittstelle (nur wenn Protocol Developer
auf PC gestartet ist)
•
Senden und Empfangen von Daten an der RS-Schnittstelle
•
Senden und Empfangen von Daten an der Feldbus-Schnittstelle
•
Durch Systemtakt (1ms) gesteuerte Aufgaben (z. B. Blinken einer LED)
•
Abarbeitung des Scriptes
33
Bedienerhandbuch UNIGATE
Deutschmann Automation GmbH & Co. KG
®
IC2
®
IC2 - Fast Ethernet V. 1.8
®
kennen, wird Ihnen die
