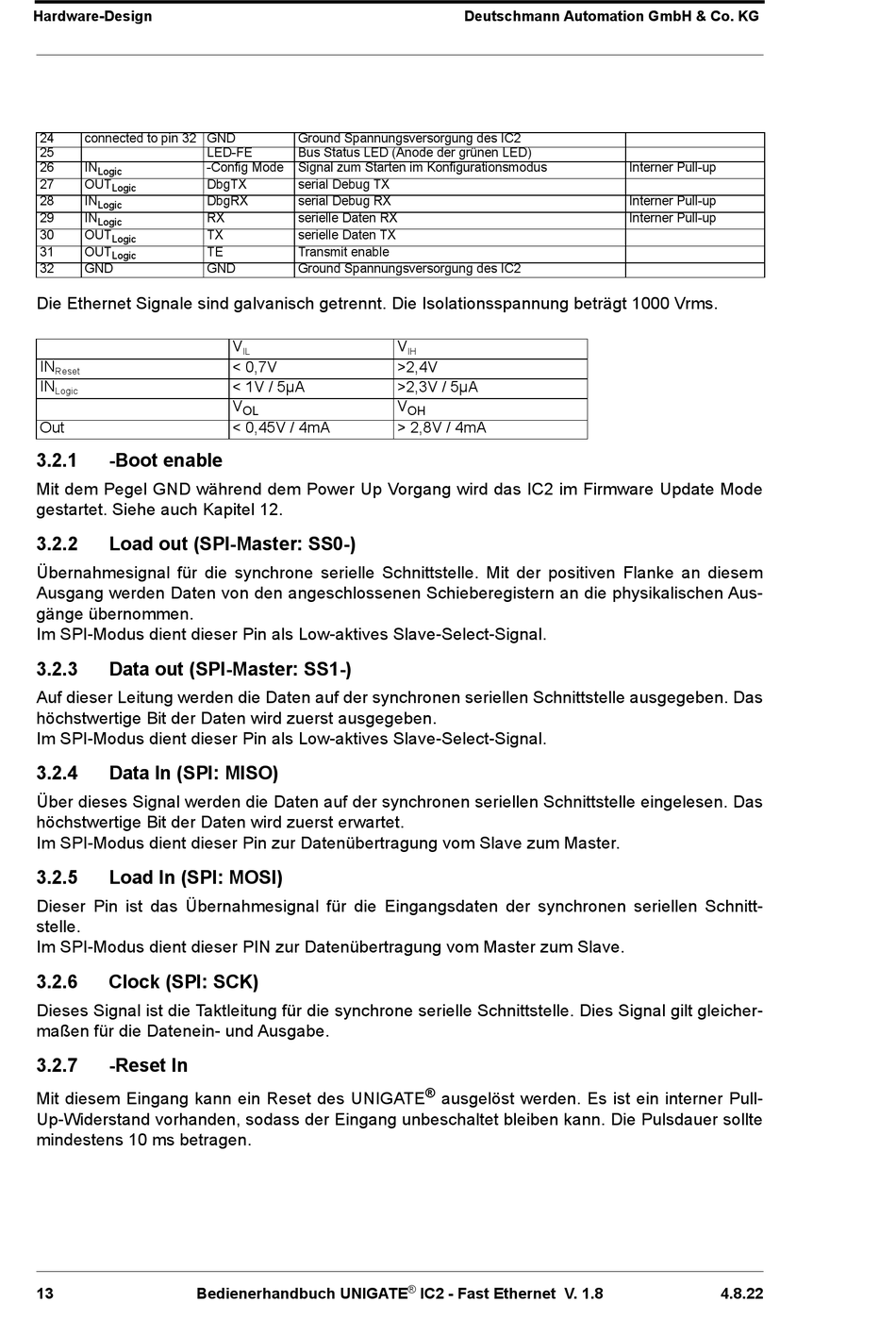

Hardware-Design
24
connected to pin 32 GND
25
26
IN
Logic
27
OUT
Logic
28
IN
Logic
29
IN
Logic
30
OUT
Logic
31
OUT
Logic
32
GND
Die Ethernet Signale sind galvanisch getrennt. Die Isolationsspannung beträgt 1000 Vrms.
IN
Reset
IN
Logic
Out
3.2.1
-Boot enable
Mit dem Pegel GND während dem Power Up Vorgang wird das IC2 im Firmware Update Mode
gestartet. Siehe auch Kapitel 12.
3.2.2
Load out (SPI-Master: SS0-)
Übernahmesignal für die synchrone serielle Schnittstelle. Mit der positiven Flanke an diesem
Ausgang werden Daten von den angeschlossenen Schieberegistern an die physikalischen Aus-
gänge übernommen.
Im SPI-Modus dient dieser Pin als Low-aktives Slave-Select-Signal.
3.2.3
Data out (SPI-Master: SS1-)
Auf dieser Leitung werden die Daten auf der synchronen seriellen Schnittstelle ausgegeben. Das
höchstwertige Bit der Daten wird zuerst ausgegeben.
Im SPI-Modus dient dieser Pin als Low-aktives Slave-Select-Signal.
3.2.4
Data In (SPI: MISO)
Über dieses Signal werden die Daten auf der synchronen seriellen Schnittstelle eingelesen. Das
höchstwertige Bit der Daten wird zuerst erwartet.
Im SPI-Modus dient dieser Pin zur Datenübertragung vom Slave zum Master.
3.2.5
Load In (SPI: MOSI)
Dieser Pin ist das Übernahmesignal für die Eingangsdaten der synchronen seriellen Schnitt-
stelle.
Im SPI-Modus dient dieser PIN zur Datenübertragung vom Master zum Slave.
3.2.6
Clock (SPI: SCK)
Dieses Signal ist die Taktleitung für die synchrone serielle Schnittstelle. Dies Signal gilt gleicher-
maßen für die Datenein- und Ausgabe.
3.2.7
-Reset In
Mit diesem Eingang kann ein Reset des UNIGATE
Up-Widerstand vorhanden, sodass der Eingang unbeschaltet bleiben kann. Die Pulsdauer sollte
mindestens 10 ms betragen.
13
Bedienerhandbuch UNIGATE
Ground Spannungsversorgung des IC2
LED-FE
Bus Status LED (Anode der grünen LED)
-Config Mode
Signal zum Starten im Konfigurationsmodus
DbgTX
serial Debug TX
DbgRX
serial Debug RX
RX
serielle Daten RX
TX
serielle Daten TX
TE
Transmit enable
GND
Ground Spannungsversorgung des IC2
V
IL
< 0,7V
< 1V / 5µA
V
OL
< 0,45V / 4mA
Deutschmann Automation GmbH & Co. KG
V
IH
>2,4V
>2,3V / 5µA
V
OH
> 2,8V / 4mA
®
ausgelöst werden. Es ist ein interner Pull-
®
IC2 - Fast Ethernet V. 1.8
Interner Pull-up
Interner Pull-up
Interner Pull-up
