Hardware-Design
3.5

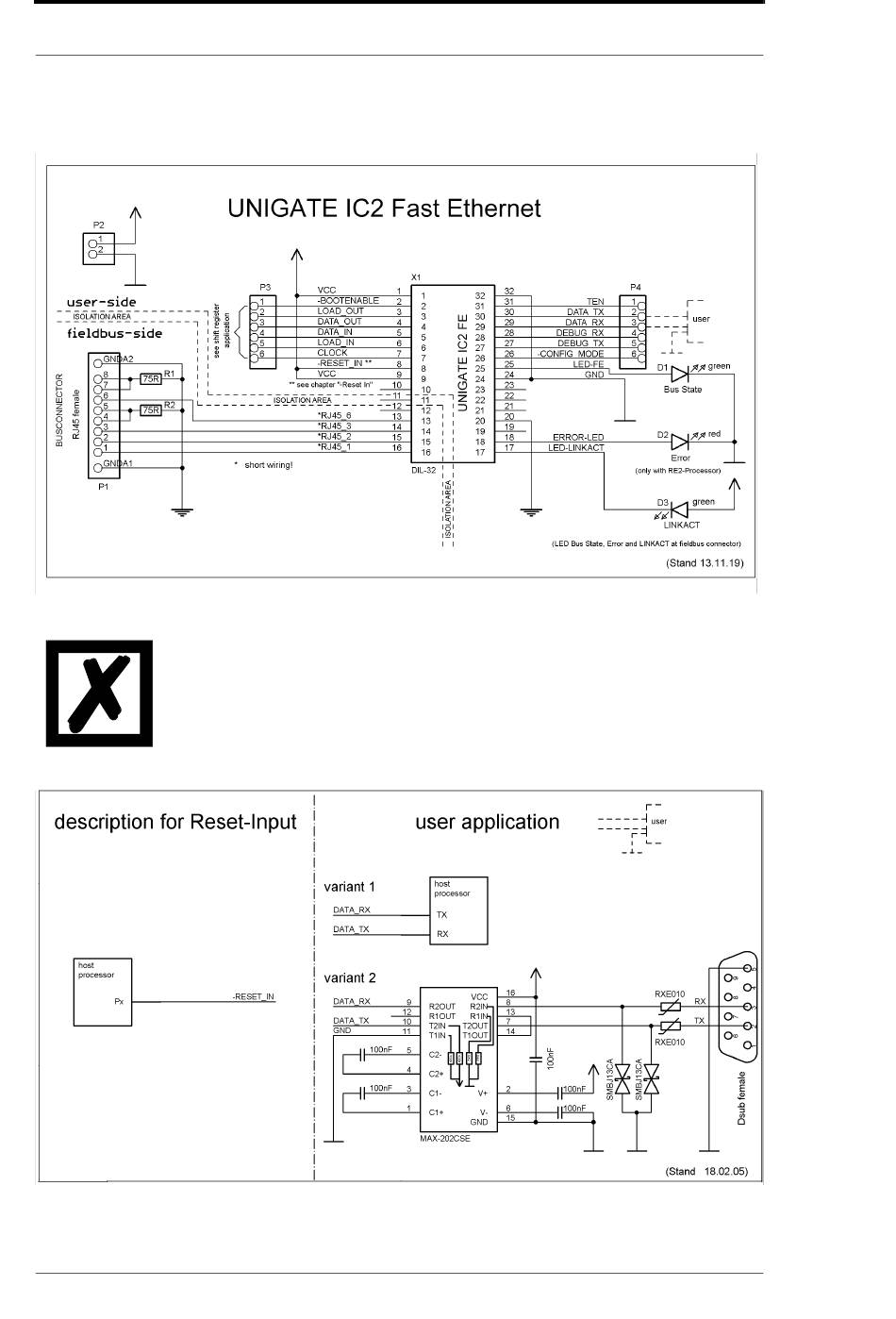

Layout-Beispiele
Bei der Verbindung zwischen UG-IC2 und RJ45-Buchse unbedingt darauf
achten, dass die Signalleitungen RD-/RD+ bzw. TD-/TD+ möglichst kurz, par-
allel und gleichlang ausgeführt werden. Da es sich hier um Analogsignale
handelt, ist es auch empfehlenswert, digitale Leitungen nicht in unmittelba-
rer Nähe zu platzieren.
