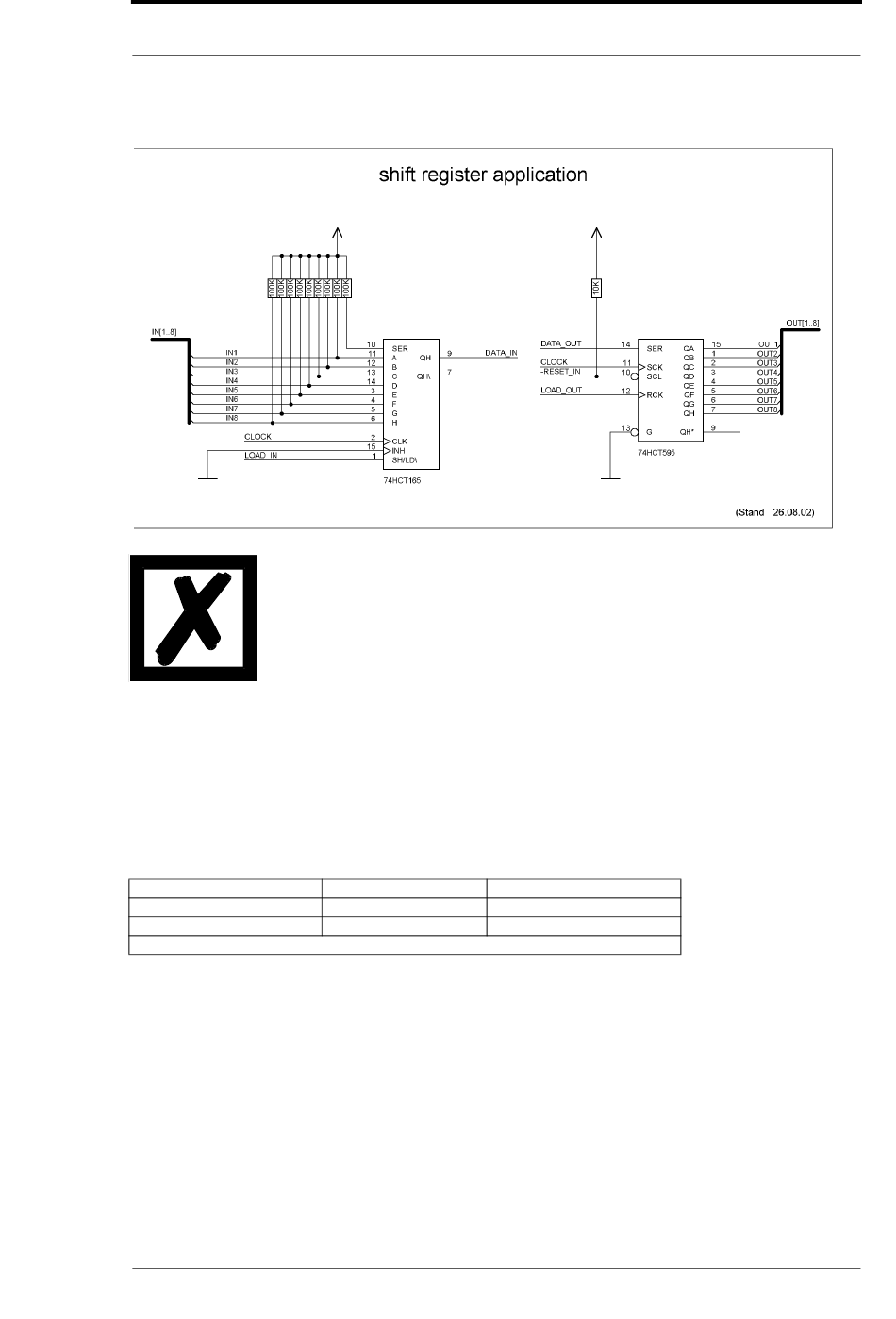

Beim in diesem Beispiel eingesetzten 74HCT595 ist der Einschaltzu-
stand undefiniert, dafür können aber über den OutEnable-Pin 13 die
Ausgänge in den Tri-State Zustand versetzt werden. Ist es in einer
Applikation wichtiger einen definierten Einschaltzustand zu bekommen,
und der OutEnable-Pin nicht notwendig, kann hier z.B. der 74HCT594
verwendet werden.
Hinweis:
Aus dem Datenblatt des Wiznet W1000, der im UNIGATE IC-FE eingesetzt wird, ergibt sich fol-
gende Empfehlung:
Transformer Eigenschaften
Parameter
Turn Ratio
Inductance
Symmetrical TX & RX channels for auto MDI/MDIX capability
4.8.22 Bedienerhandbuch UNIGATE
Transmit End Receive End
1:1 1:1
350 uH 350 uH
®
IC2 - Fast Ethernet V. 1.8
Hardware-Design
