Hardware-Design
Deutschmann Automation GmbH & Co. KG
3.3

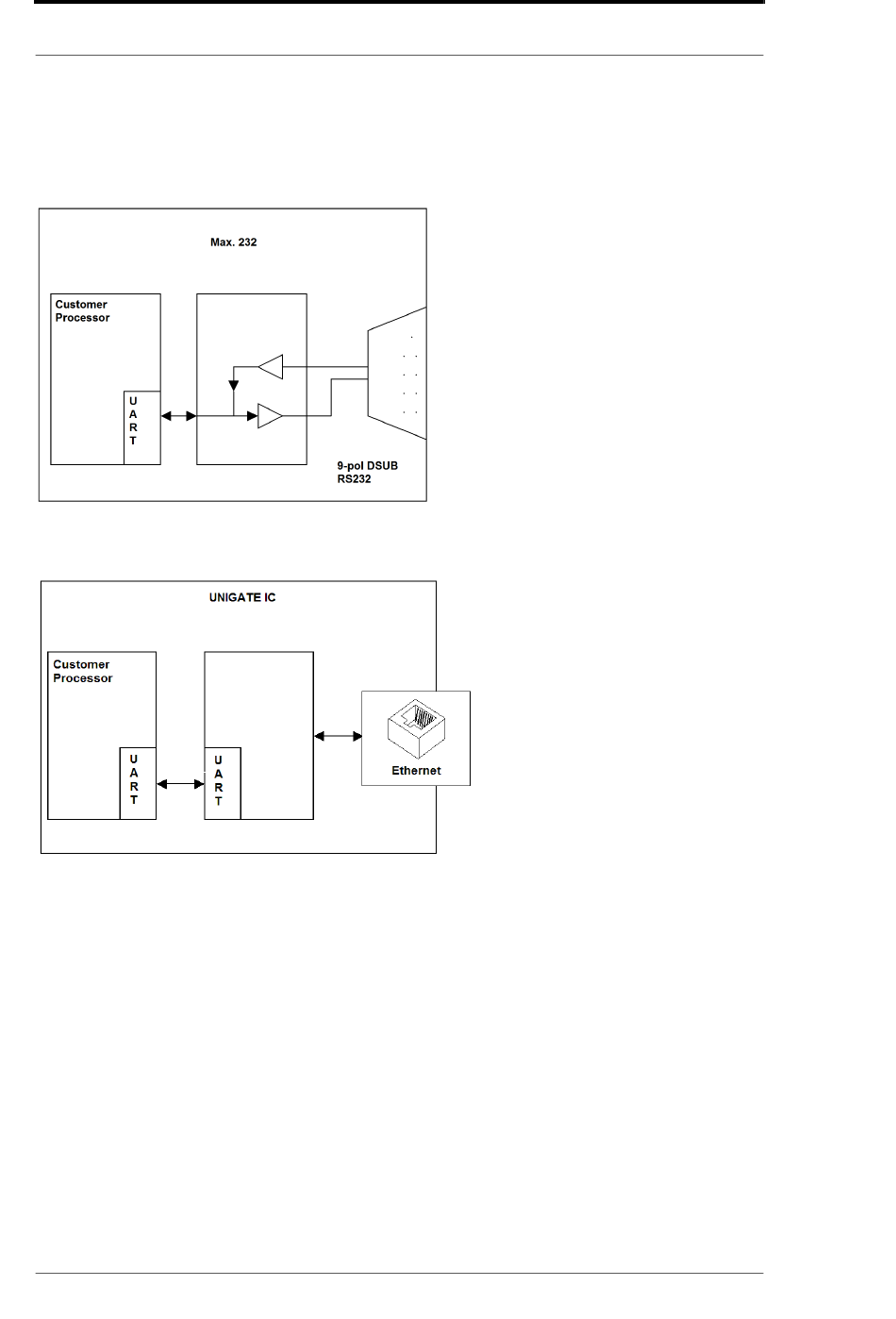

Prinzipielle Vorgehensweise
Theoretisch ist es ausreichend, den in Ihrer Anwendung enthaltenen RS232-Treiber durch das
®
UNIGATE
IC2 zu ersetzen.
Ihr Gerät, das im wesentlichen wie oben aufgebaut sein dürfte wird nun modifiziert, so dass an
der 9-pol Buchse der Ethernet zur Verfügung steht. Um die Belegung normgerecht zu halten, ist
allerdings ein Hardware-Redesign nötig.
®
Nach dem Austausch des RS232 Treibers durch das UNIGATE
IC2 steht an einer RJ45-
Buchse Ethernet zur Verfügung.
Deutschmann bietet auch eine entsprechende Adapterplatine an; mit ihr können bestehende
Geräte ohne Redesign umgerüstet werden; siehe hierzu Kapitel 14.
®
15
Bedienerhandbuch UNIGATE
IC2 - Fast Ethernet V. 1.8
4.8.22
