Installieren Bei Pumpen Mit Selbstentlüftung (Sek-Typ) - ProMinent Beta Allgemeine Betriebsanleitung

1
2
3
4
5
6

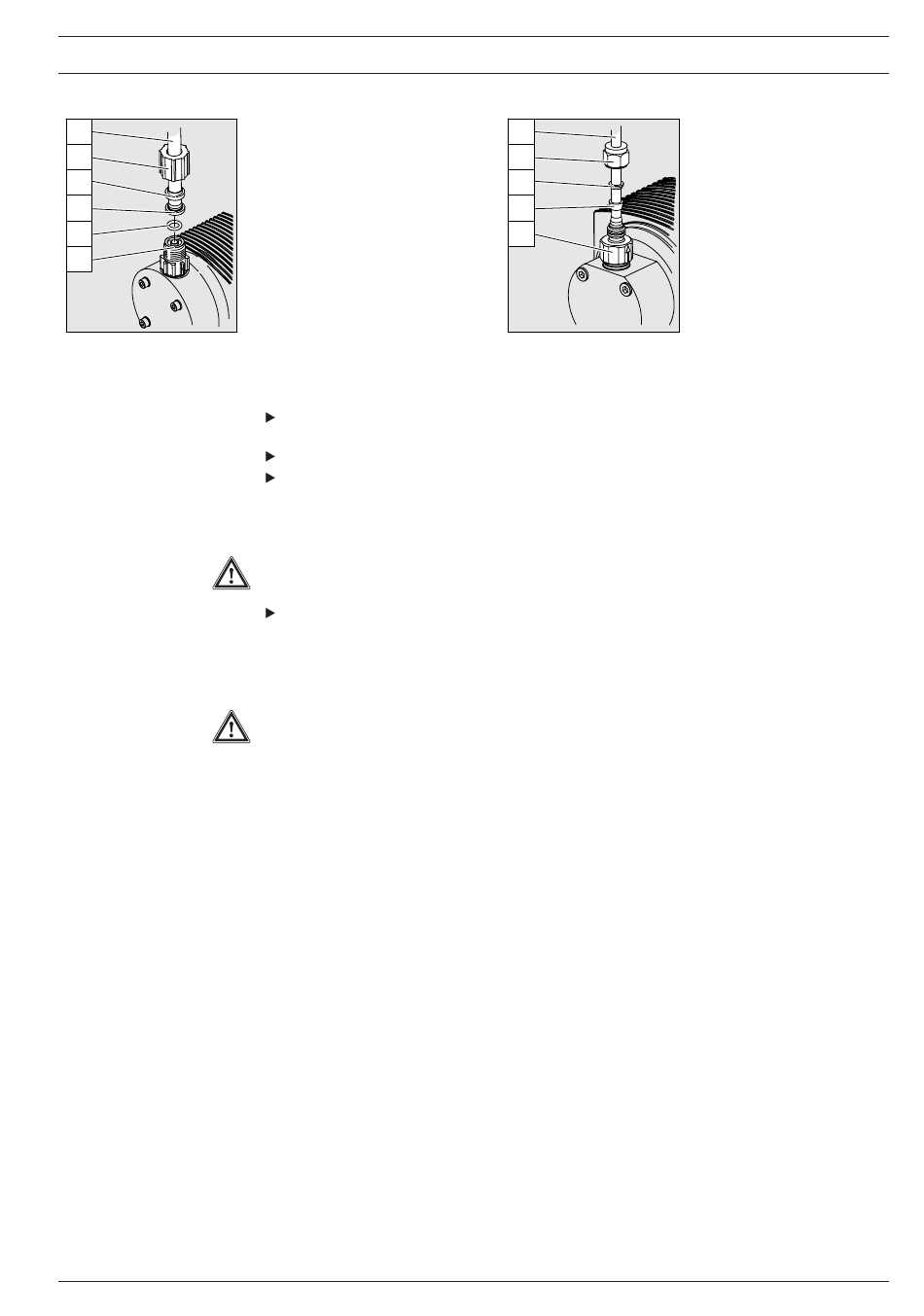

Abb. 1
Ausführung SS
ProMinent ®
1 Schlauch
2 Überwurfmutter
3 Klemmring
4 Tülle
5 O-Ring bzw. Flachdichtung
6 Ventil
Edelstahl-Rohranschlüsse an Edelstahlventile installieren (siehe Abb. 2)
Die Überwurfmutter (2) und die Klemmringe (3, 4) mit ca. 10 mm Überstand auf das Rohr (1)
aufschieben
das Rohr (1) bis zum Anschlag in das Ventil (5) einstecken
die Überwurfmutter (2) festziehen.
Schlauchleitungen an Edelstahlventile installieren
VORSICHT
Nur PE- oder PTFE-Schlauchleitungen an Edelstahlventile installieren!
Zusätzlich eine Stützhülse aus Edelstahl in die PE- oder PTFE-Schlauchleitung einsetzen.
2.2.2 Installieren bei Pumpen mit Selbstentlüftung (SEK-Typ)
VORSICHT
• Alle Installations- und Sicherheitshinweise der Standardpumpen beachten!
• Maximalwerte für Ansaughöhen, Vordruck und Viskosität des Dosiermediums dürfen
nicht überschritten werden!
• Die saugseitigen Leitungsquerschnitte sollten den Leitungsquerschnitt am Saugventil
nicht überschreiten!
Zusätzlich zu der Saug- und Druckleitung wird eine Rückführungs-Leitung angeschlossen. Sie
wird am Entlüftungsventil an der Oberseite der Fördereinheit angeschlossen (rote Manschette,
siehe Abb. 3).
HINWEIS
Das Druckventil befindet sich beim SEK-Typ an der Stirnseite des Dosierkopfes!
Installieren der Rückführungs-Leitung
HINWEIS
Bei Vordruck auf der Saugseite muss in der Rückführungs-Leitung mindestens der gleiche
Druck sein!
Vordruck in der Rückführungs-Leitung schränkt die Entlüftungsfunktion ein.
Ein Betrieb mit Vordruck in der Rückführungs-Leitung und drucklos auf der Saugseite ist
möglich.
Montieren und hydraulisch installieren
1
2
3
4
5
Abb. 2
1 Rohr
2 Überwurfmutter
3 hinterer Klemmring
4 vorderer Klemmring
5 Ventil
Seite 7
