ProMinent delta Kurzanleitung
Vorschau ausblenden
Andere Handbücher für delta:
- Anleitung (14 Seiten) ,
- Betriebsanleitung (25 Seiten) ,
- Allgemeine betriebsanleitung (24 Seiten)
Werbung
®

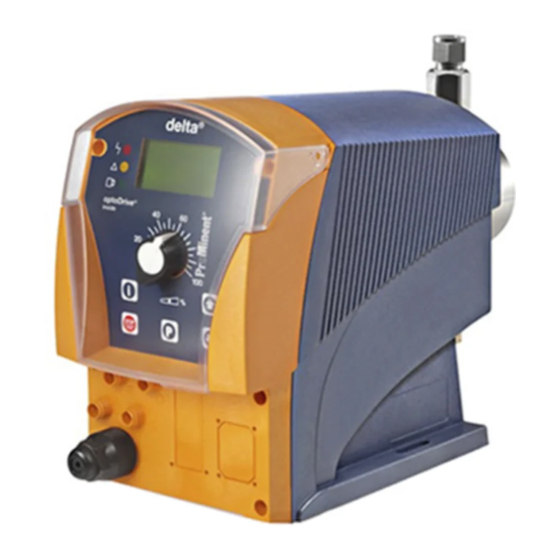

delta
mit optoDrive
Oben links
Unten links

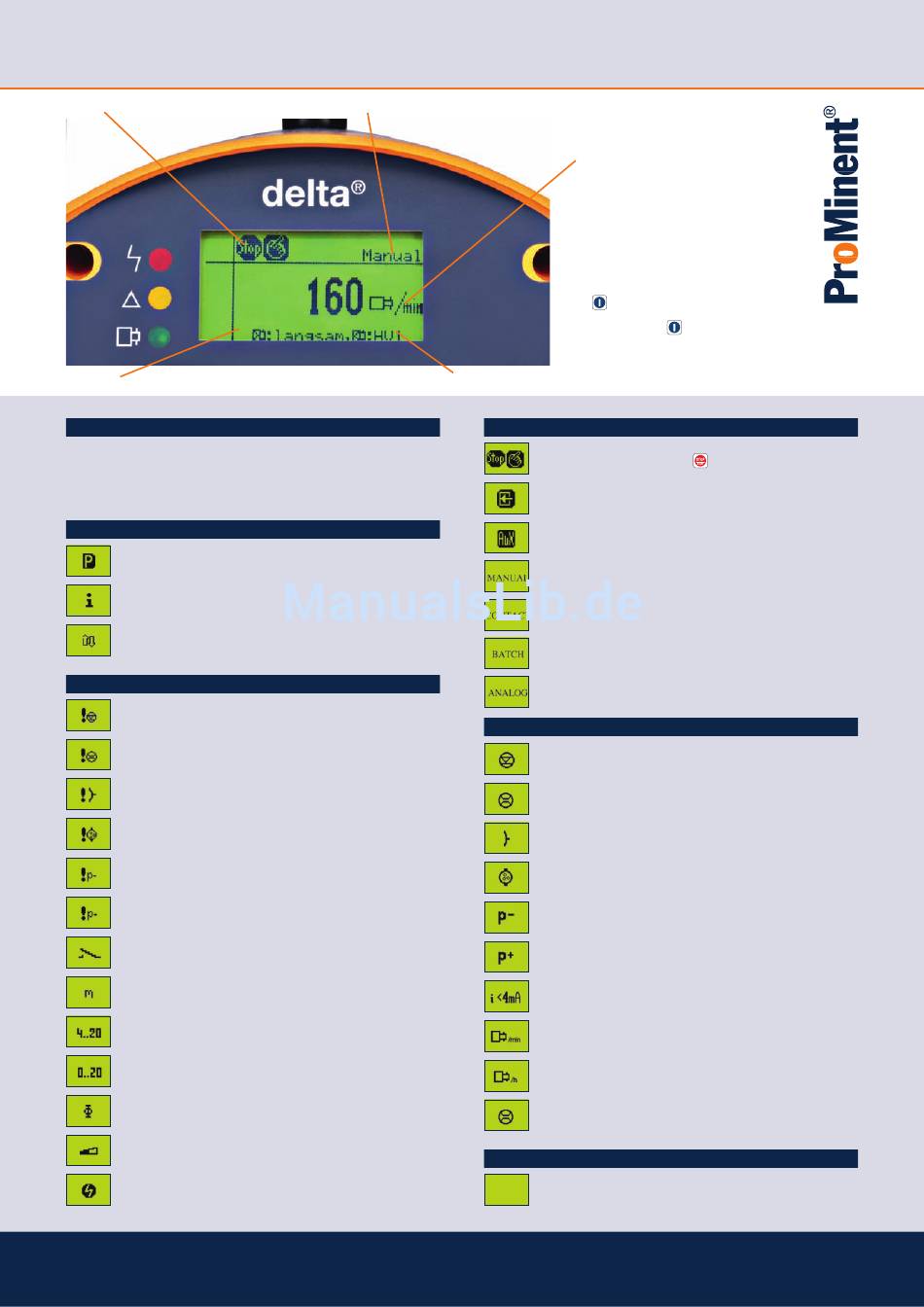

Allgemeine Display-Symbole
Die delta
®
Pumpe verfügt über zahlreiche Anzeigesymbole.
Diese können sich ändern je nach Betriebsart der Pumpe,
den angeschlossenen Geräten und der Pumpenkonfi guration.
Oben links
Pumpe im Einstellmodus
Durch Anzeigen auf dem Haupt-Display oder dem Display unten
rechts navigieren Sie mit der i-Taste
Wert im Haupt-Display geändert
Unten links
Warnung! Zweistufi ger Niveauschalter zeigt niedrigen Flüssig-
keitsspiegel im Vorratsbehälter an
Warnung! Strömungswächter-Eingang, zugelassene Fehlerhübe
überschritten
Warnung! Membranbruchüberwachung zeigt Bruch an
Warnung! Luft in Dosierkopf
Warnung! Pumpe erkennt niedrigen Förderdruck
Warnung! Pumpe erkennt hohen Förderdruck
Anzeige der Eingangsimpulse in der Betriebsart „Contact"
Memory-Funktion aktiviert in der Betriebsart „Contact" oder
„Batch"
Zeigt in der Betriebsart „Analog" die Einstellung eines Eingangs
von 4..20mA an
Zeigt in der Betriebsart „Analog" die Einstellung eines Eingangs
von 0..20mA an
Strömungswächter ist installiert und Überwachung beginnt
Zeigt progressive Position der Membran bei langsamer Dosierung
und einer Hubzahl unter 60 Hübe pro Minute an
Fehler! Infos auf dem Haupt-Display, Mitte rechts
www.prominent.com
®
-Kurzanleitung
Oben rechts
Unten rechts
Oben rechts Oberes Display
Mitte rechts Haupt-Display
Unten rechts Unteres Display
Mitte rechts
Haupt Display - Mitte rechts
Mit der i-Taste können Sie durch
Betriebsinformationen navigieren.
Unteres Display - Unten rechts
-
Die
Taste solange gedrückt halten bis
der Cursor unten ist, dann Taste lösen.
Durch Drücken der
-Taste werden
zusätzliche Informationen zur jeweiligen
Betriebsart angezeigt.
Pumpe manuell gestoppt durch
Pause-Funktion, Pumpe wurde durch offenen Kontakt zwischen
braunem und schwarzem Draht des Universal-Steuerkabels
gestoppt, bei geschlossenem Kontakt setzt Pumpe Betrieb fort
Auxiliarfrequenz aktiviert, ein geschlossener Kontakt zwischen
grauem und schwarzem Draht des Universal-Steuerkabels
aktiviert diese Funktion
Pumpe in Betriebsart „Manual"
Pumpe in Betriebsart „Contact"
Pumpe in Betriebsart „Batch"
Pumpe in Betriebsart „Analog"
Fehler! Zweistufi ger Niveauschalter zeigt niedrigen Flüssigkeits-
spiegel im Vorratsbehälter an, Pumpe stoppt
Fehler! Strömungswächter-Eingang, zugelassene Fehlerhübe
überschritten, Pumpe stoppt
Fehler! Membranbruchüberwachung zeigt Bruch an, Pumpe
stoppt
Fehler! Luft in Dosierkopf, Pumpe stoppt
Fehler! Pumpe erkennt niedrigen Förderdruck, Pumpe stoppt
Fehler! Pumpe erkennt hohen Förderdruck (blockiertes/
geschlossenes Ventil, Pumpe stoppt
Fehler! kein Eingang von 4,20mA oder niedriger als 3,7mA ,
Pumpe stoppt.
Anzeige der Pumpengeschwindigkeit in Hüben pro Minute
Anzeige der Pumpengeschwindigkeit in Hüben pro Stunde
Pumpe in der Betriebsart „Contact"
Zusätzliche Informationen zum Betrieb werden hier angezeigt.
Technische Änderungen vorbehalten. BA DE 018 03/11 DE
