Montieren und hydraulisch installieren
Seite 12

2.3.1 Hinweise zum saugseitigen Installieren

VORSICHT
• Den maximal zulässigen Vordruck an der Saugseite der Dosierpumpe nicht überschrei-
ten (siehe produktspezifische Betriebsanleitung)!
• Für Krümmungen immer Bögen wählen, keine Winkel!
• Keine dünnwandigen Schläuche verwenden!
• Saugleitung möglichst kurz halten!
• Die Saugleitung steigend verlegen, damit sich keine Luftsäcke bilden können!
• Beschleunigungsdrücke bei langer Saugleitung berücksichtigen!

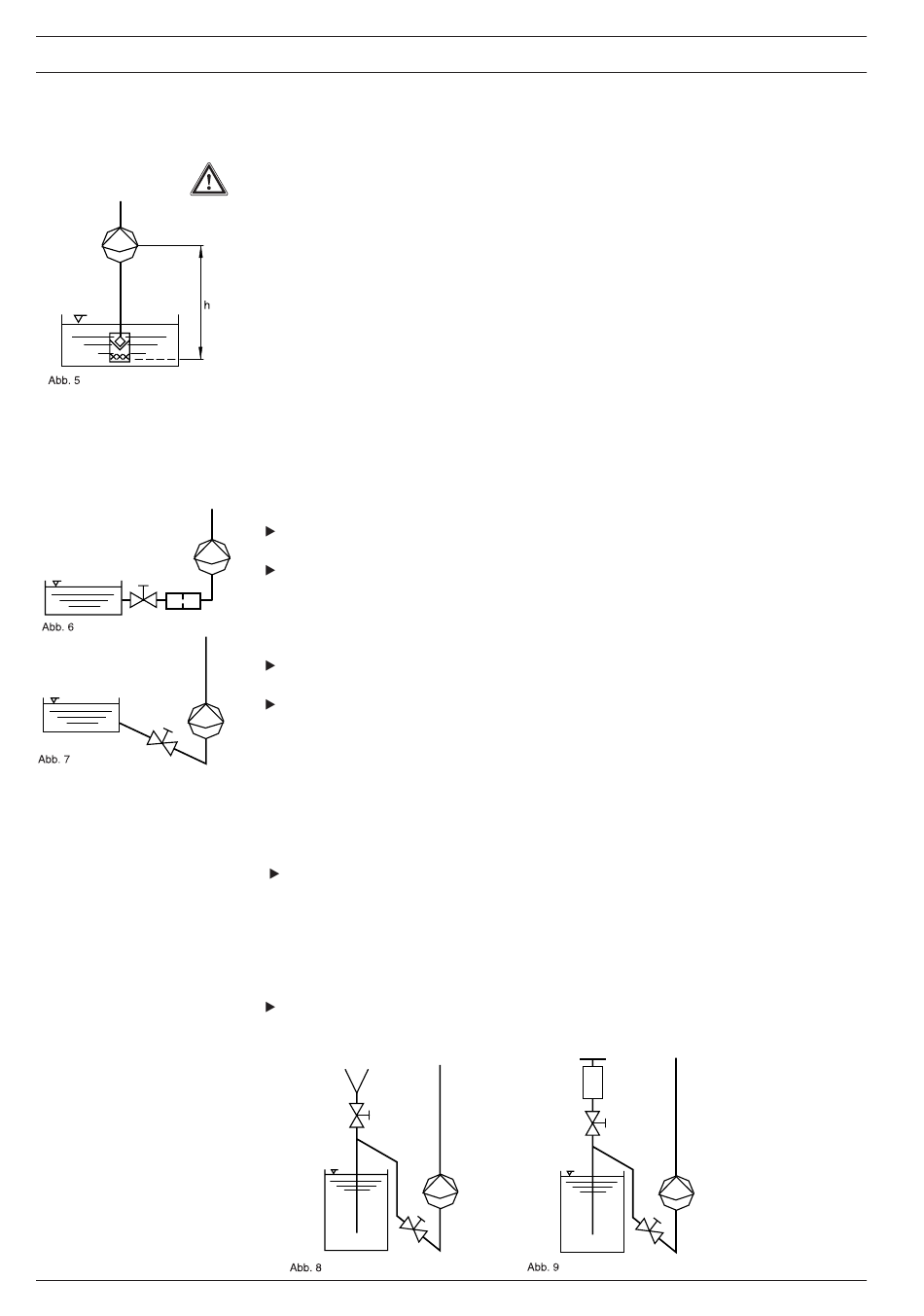

• Die Höhe h (siehe Abbildung) darf nicht größer sein als die vorgegebene Pumpen-
Saughöhe P geteilt durch die Dichte rho des Dosiermediums:
h (in m) = P (in mWS) / rho (in g/cm
• Den Querschnitt und die Länge so bemessen, dass der beim Saugen entstehende Unter-
druck nicht den Dampfdruck des zu dosierenden Dosiermediums erreicht (Kavitation
Abb. 6)! Die delta ® lässt sich gegebenenfalls über das DOSIERUNG-Menü an die Situa-
tion anpassen.
Zu hoher Unterdruck an der Saugseite zeigt sich im Extremfall durch Abriss der Flüs-
sigkeitssäule oder durch unvollständigen Rückhub!
• Ansaugen von Verunreinigungen vermeiden!
Z. B. einen Schmutzfänger einbauen (Maschenweite 100–400 µm je nach Medium
und Dosierpumpentyp).
Die Saugleitung immer etwas oberhalb des Behälterbodens bzw. Bodensatzes an-
schließen.
• Bei leicht ausgasenden Dosiermedien (Wasserstoffperoxid, Chlorbleichlauge, ...)
Die Saugleitung gegebenenfalls auch fallend verlegen statt steigend, um das An-
saugen von Luftblasen zu vermeiden! (Abb. 7)
Die Pumpe mit saugseitigem Zulauf installieren.
HINWEIS
• Leerlaufen der Saugleitung vermeiden:
Fußventil am Ende der Saugleitung installieren, wenn die Pumpe höher steht als der
maximale Flüssigkeitsspiegel im Vorratsbehälter (Abb. 5):
Das freie Saugleitungsende so weit ablängen, dass das Fußventil knapp über dem
Behälterboden hängt. Bei Dosiermedien mit Verunreinigungen oder Bodensatz soll
das Fußventil in ausreichendem Abstand über dem Behälterboden bzw. Bodensatz
hängen.
• Bei hohen Behältern ohne Anschlussmöglichkeit am Behälterboden über eine Heberleitung
ansaugen:
Befülleinrichtung (Abb. 8) oder Hebergefäß (Abb. 9) für die Heberleitung (Saugleitung)
installieren.
