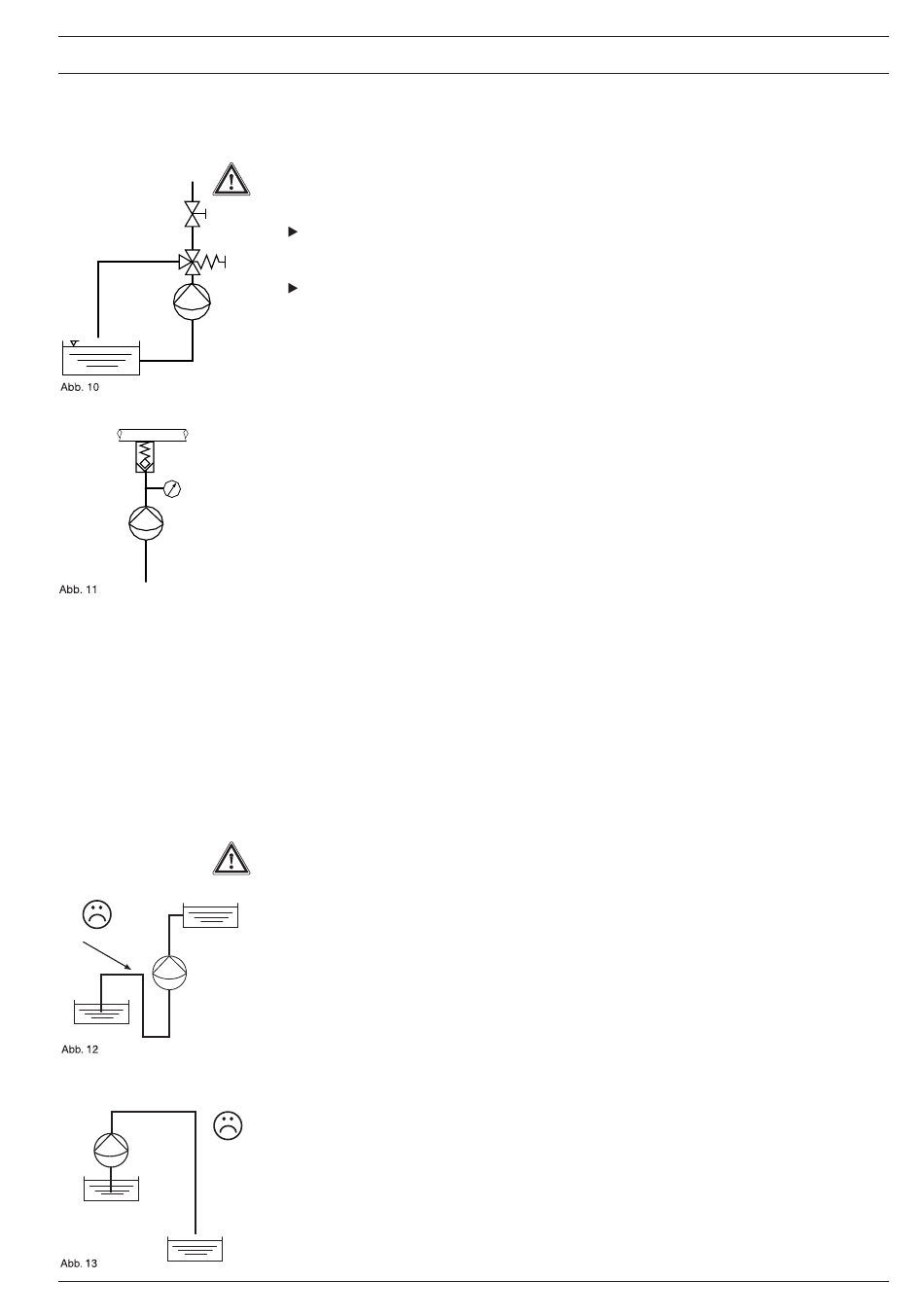

2.3.2 Hinweise zum druckseitigen Installieren

VORSICHT
• Durch die Druckspitzen bei einem Dosierhub darf der maximal zulässige Betriebsdruck
nicht überschritten werden!
Bei langen Druckleitungen einen Pulsationsdämpfer verwenden oder den Leitungs-
querschnitt vergrößern. Die Betriebsanleitung des Pulsationsdämpfers beim Instal-
lieren beachten!
Als Überlastschutz für die Druckleitung ist ein Überströmventil mit Rückführung in
den Vorratsbehälter vorteilhaft, z. B. ein ProMinent
• Rücklauf aus der Hauptleitung unterbinden!
Es kommt sonst zu einer ungewollten Vermischung in der Druckleitung.
Dosierventil an der lmpfstelle einbauen (Abb. 11)!
• Pulsationen des Förderstroms dämpfen, die durch Beschleunigungsmassekräfte durch
die Leitungsgeometrie erzeugt werden! Die delta
DOSIERUNG-Menü an die Situation anpassen.
Bei ungedämpften Beschleunigungsmassekräften kann es kommen zu:
- Kavitation auf der Saug- und Druckseite der Pumpe und damit zu Förderstrom-
schwankungen, Dosierfehlern, Druckstößen, Ventilschlägen und übermäßigem
Verschleiß
- Überschreiten des maximal zulässigen Betriebsdrucks auf der Druckseite der Pumpe
und damit zu mechanischen Zerstörungen an der Pumpe, schlagenden Ventilen und
Leckagen.

2.3.3 Wie nicht installiert werden darf

VORSICHT
So darf nicht installiert werden!:
Fehler: Saugleitung nicht entlüftbar
Ursache: Luftsack (Pfeil) in der Saugleitung
Abhilfe: Luftsack vermeiden oder installieren wie in Beispiel 16.
Fehler: Dosiermedium fließt bei befüllter Leitung unkontrolliert
Ursache: Heberwirkung durch zu tief führende Druckleitung
Abhilfe: Druckleitung unterbrechen wie in Beispiel 17.
Montieren und hydraulisch installieren
®
Mehrfunktionsventil (Abb. 10).
®
lässt sich gegebenenfalls über das
