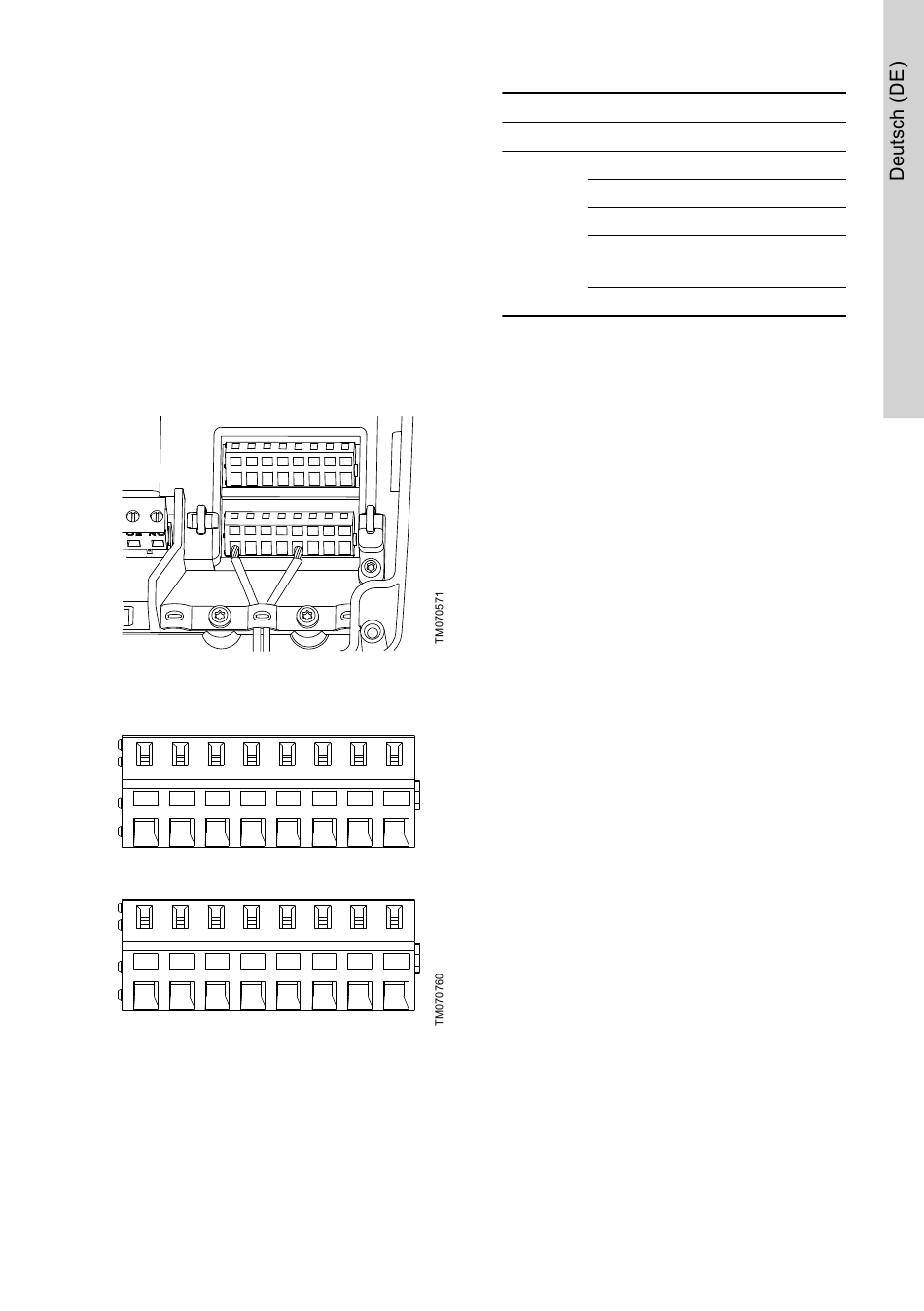

5.1 Anschließen eines Niveausensors
Sie können entweder einen analogen Niveausensor
(z. B. einen Drucksensor) oder digitale
Niveausensoren (z. B. Schwimmerschalter)
anschließen.
1. Lösen Sie die Schrauben und nehmen Sie die
Frontabdeckung ab.
Achten Sie darauf, das Kabel zwischen Front- und
Rückplatte nicht zu beschädigen.
2. Verlegen Sie die Kabel durch eine der
Kabelverschraubungen.
3. Gehen Sie je nach Typ des Kabels wie folgt vor:
• Verlegen Sie ein abgeschirmtes Kabel durch
die Kabelverschraubung.
CIO1
• Befestigen Sie ein nicht abgeschirmtes Kabel
mithilfe eines Kabelbinders an der
Schutzabdeckung.
DIO3 GND DIO4 GND
CIO1 GND CIO2 GND
4. Schließen Sie die Kabel je nach Typ und Funktion
des Sensors an die folgenden Klemmen an. Bei
Einsatz eines Analogsensors können
Niveauschalter (Trockenlaufsensor,
Hochwassersensor oder beides) verwendet
werden, um die Redundanz bzw. Sicherheit zu
erhöhen.
24V
DI1 GND DI2 GND
24V GND 24V GND
Sensortyp Sensorfunktion
analog Alle Füllstände
Trockenlaufniveau
Ausschalthöhe
Startniveau, Pumpe 1 DIO2 – GND
Digital
Nicht verwendet
Startniveau, Pumpe 2
Hochwasserniveau
Klemmen
CIO1 - 24 V
CIO2 – GND
DIO1 – GND
DI1 – GND
DI2 – GND
