Grundfos MULTILIFT M Montage- Und Betriebsanleitung Seite 21

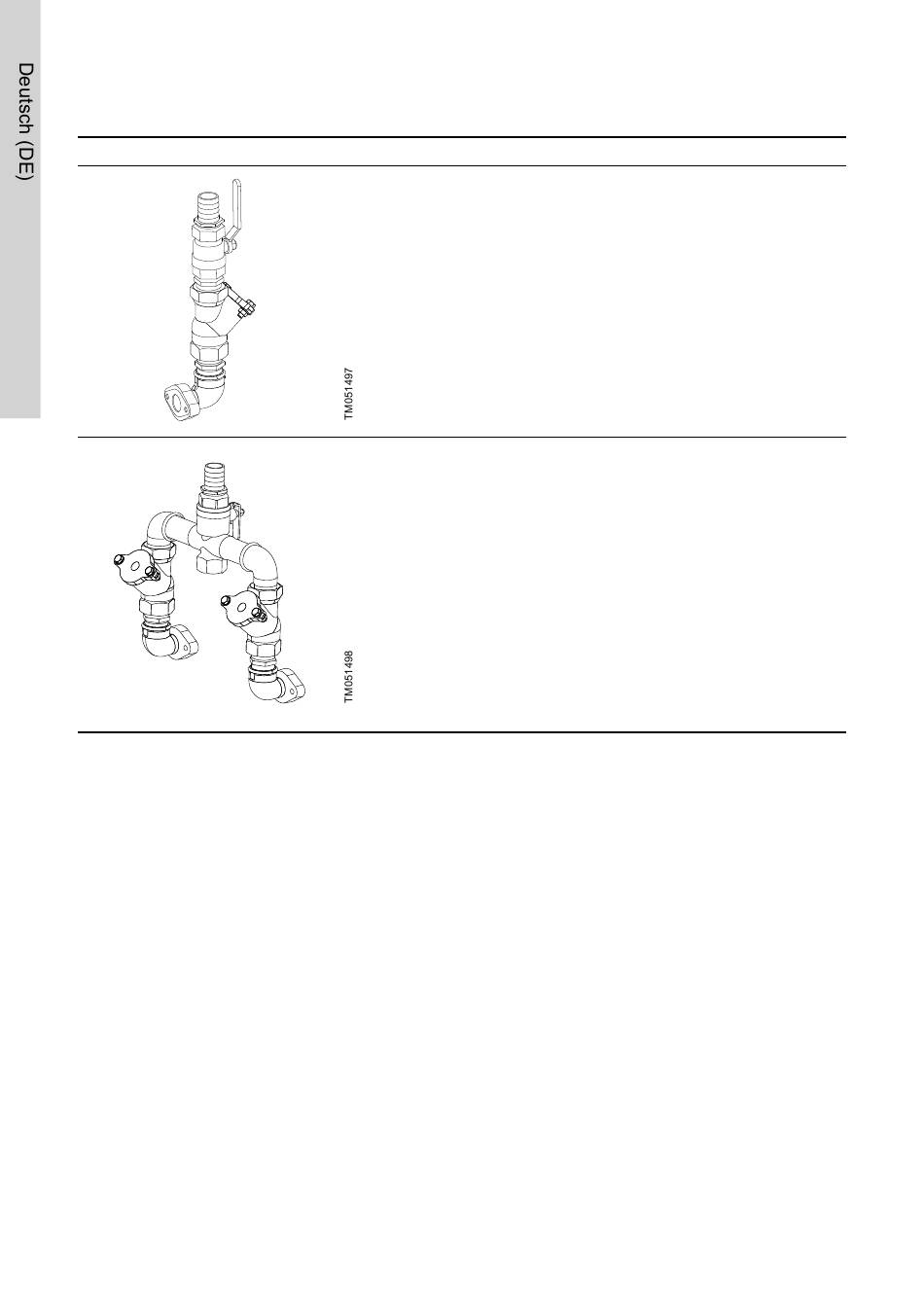

Ausführliche Beschreibung der Druckleitung für die MULTILIFT MOG und MDG:
Abbildung
Weitere Informationen
4.1 Bedingungen für die Installation
130
1 1/2 Zoll komplett vormontierte Druckleitung für MULTILIFT MOG:
• 1 flexibles Anschlussstück DN 40 mit zwei Schellen
• 1 Schlauchnippel Rp 1 1/2 / DN 40
• 1 Kugelabsperrventil R 1 1/2
• 2 Doppelnippel Rp 1 1/2
• 1 Kugelrückschlagventil R 1 1/2
• 1 90°-Bogen Rp 1 1/2 / R 1 1/2
Hinweis: Der Ovalflansch mit 1 1/4-Zoll-Innengewinde ist im Liefer-
umfang der MULTILIFT MOG enthalten.
1 1/2 Zoll komplett vormontierte Druckleitung für MULTILIFT MDG:
• 1 flexibles Anschlussstück DN 32 mit zwei Schellen
• 1 Schlauchnippel Rp 1 1/2 / DN 40
• 1 Kugelabsperrventil R 1 1/2
• 1 Verteilerstück Rp 1 1/2
• 1 Blindabdeckung Rp 1 1/2
• 2 Langnippel R 1 1/2
• 2 90°-Bögen Rp 1 1/2 / R 1 1/2
• 2 Doppelnippel Rp 1 1/2
• 2 Kugelrückschlagventile R 1 1/2
• 2 90°-Bögen Rp 1 1/2 / R 1 1/4
Hinweis: Zwei Ovalflansche mit 1 1/4-Zoll-Innengewinde sind im Lie-
ferumfang der MDG enthalten.
Beschreibung
