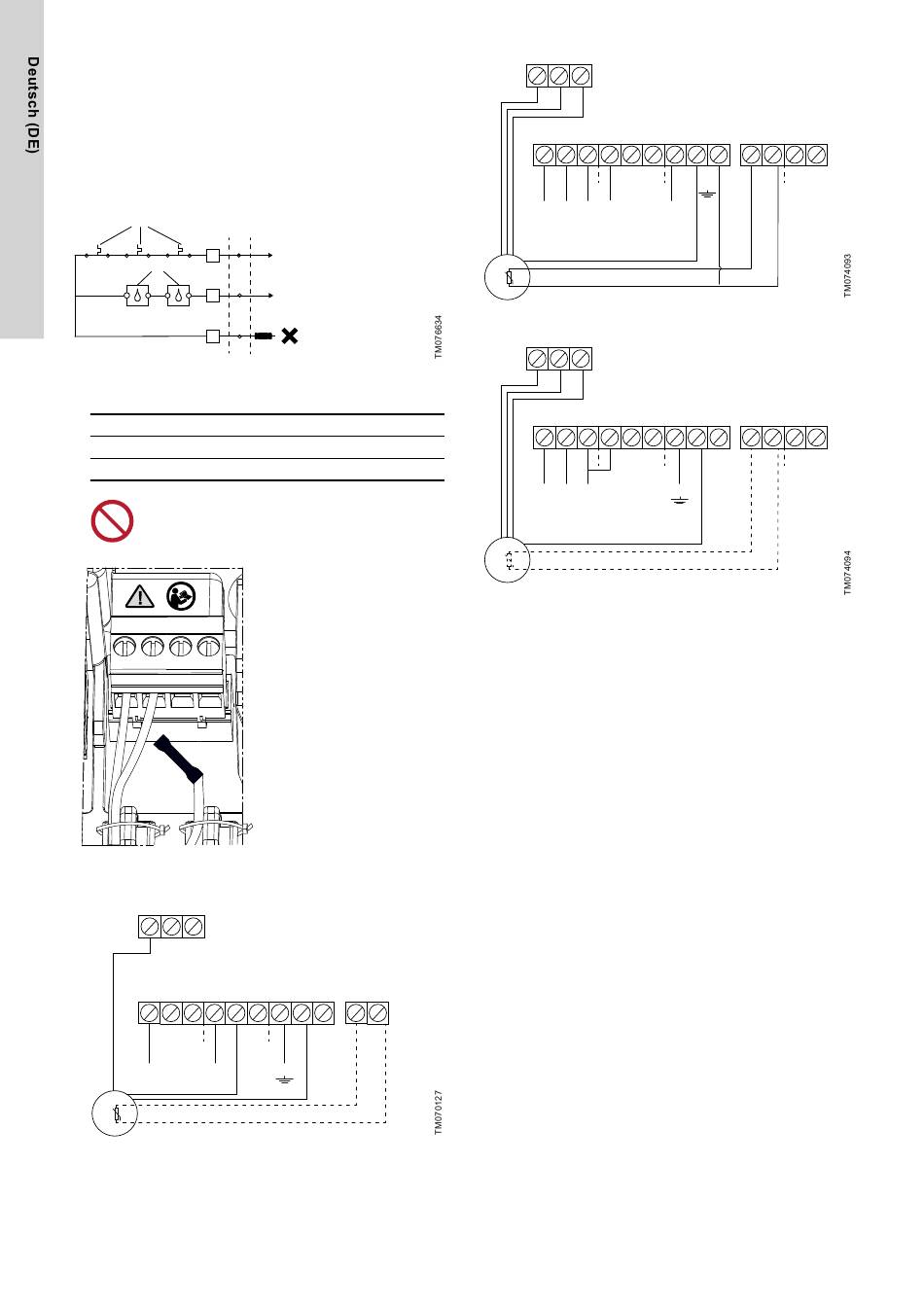

6. Sind PTC- und Feuchtigkeitssensoren vorhanden, finden Sie
drei Kabel vor: ein PTC-Kabel, ein Kabel vom
Feuchtigkeitssensor und ein gemeinsames Kabel. Schließen Sie
nur das PTC-Kabel und das Kabel des Feuchtigkeitssensors an.
Das gemeinsame Kabel muss isoliert werden.In Grundfos GO
Remote muss ausgewählt werden, dass sowohl das PTC-Kabel
als auch das Kabel des Feuchtigkeitssensors angeschlossen
sind. Außerdem muss eine Abkühlzeit für den
Übertemperaturschutz ausgewählt werden.
1
2
PTC-Anschluss
Pos.
Beschreibung
1
PTC/Klixon-Sensoren
2
Feuchtigkeitssensoren
Pt100/1000-Sensoren dürfen nicht an die PTC-Klem-
men angeschlossen werden. Für Pt100/1000-Senso-
ren muss CIO1 oder CIO2 verwendet werden.
PTC1
PTC2
Empfohlene PTC-Verdrahtung
Beispiel:
T1
T2 T3
L1
L2 L3
N
N
L
N
M
Einphasenanschlüsse für eine Pumpe
70
PTC1/PTC2
PTC1/PTC2
N
PE PE
PE
A
B
PTC1
PE
T1
T2 T3
L1
L2 L3
N
N
N
L1
L2 L3
N
M1
Dreiphasenanschlüsse für eine Pumpe
T1
T2 T3
L1
L2 L3
N
N
L1
L2 L3
M1
Dreiphasenanschlüsse für eine Pumpe ohne Neutralleiter (nur
Norwegen)
Weitere Informationen
2.2.1 Montieren der Gummidichtungen
6.15.4 Einstellen des Motorschutzes mit Grundfos GO Remote
8.2 Code 2 (Phasenausfall.)
8.4 Code 9 (Falsche Phasenfolge)
8.21 Code 181 (Signalstörung, PTC-Eingang)
2.3.4 Anschließen eines Niveausensors
Sie können entweder einen analogen Niveausensor (z. B. einen
Drucksensor) oder digitale Niveausensoren (z. B.
Schwimmerschalter) anschließen.
1. Lösen Sie die Schrauben und nehmen Sie die Frontabdeckung
ab.
Achten Sie darauf, das Kabel zwischen Front- und Rückplatte
nicht zu beschädigen.
2. Verlegen Sie die Kabel durch eine der Kabelverschraubungen.
EARTH
A
B
A
B
PE
PTC1
PTC2
PE
PE
PE
PE
A
B
A
B
PTC1
PTC2
PE
