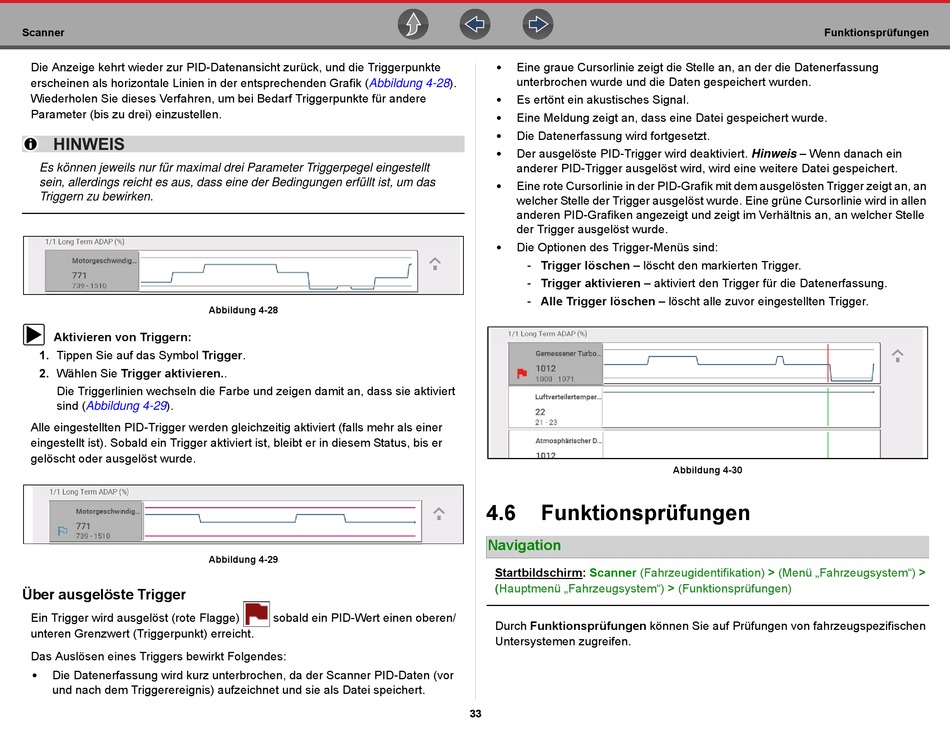

Die Anzeige kehrt wieder zur PID-Datenansicht zurück, und die Triggerpunkte
erscheinen als horizontale Linien in der entsprechenden Grafik
Wiederholen Sie dieses Verfahren, um bei Bedarf Triggerpunkte für andere
Parameter (bis zu drei) einzustellen.
HINWEIS
Es können jeweils nur für maximal drei Parameter Triggerpegel eingestellt
sein, allerdings reicht es aus, dass eine der Bedingungen erfüllt ist, um das
Triggern zu bewirken.
z
Aktivieren von Triggern:
1. Tippen Sie auf das Symbol Trigger.
2. Wählen Sie Trigger aktivieren..
Die Triggerlinien wechseln die Farbe und zeigen damit an, dass sie aktiviert
sind
(Abbildung
4-29).
Alle eingestellten PID-Trigger werden gleichzeitig aktiviert (falls mehr als einer
eingestellt ist). Sobald ein Trigger aktiviert ist, bleibt er in diesem Status, bis er
gelöscht oder ausgelöst wurde.
Über ausgelöste Trigger
Ein Trigger wird ausgelöst (rote Flagge)
unteren Grenzwert (Triggerpunkt) erreicht.
Das Auslösen eines Triggers bewirkt Folgendes:
Die Datenerfassung wird kurz unterbrochen, da der Scanner PID-Daten (vor
•
und nach dem Triggerereignis) aufzeichnet und sie als Datei speichert.
(Abbildung
Abbildung 4-28
Abbildung 4-29
sobald ein PID-Wert einen oberen/
Eine graue Cursorlinie zeigt die Stelle an, an der die Datenerfassung
•
unterbrochen wurde und die Daten gespeichert wurden.
4-28).
Es ertönt ein akustisches Signal.
•
Eine Meldung zeigt an, dass eine Datei gespeichert wurde.
•
Die Datenerfassung wird fortgesetzt.
•
Der ausgelöste PID-Trigger wird deaktiviert. Hinweis – Wenn danach ein
•
anderer PID-Trigger ausgelöst wird, wird eine weitere Datei gespeichert.
Eine rote Cursorlinie in der PID-Grafik mit dem ausgelösten Trigger zeigt an, an
•
welcher Stelle der Trigger ausgelöst wurde. Eine grüne Cursorlinie wird in allen
anderen PID-Grafiken angezeigt und zeigt im Verhältnis an, an welcher Stelle
der Trigger ausgelöst wurde.
Die Optionen des Trigger-Menüs sind:
•
- Trigger löschen – löscht den markierten Trigger.
- Trigger aktivieren – aktiviert den Trigger für die Datenerfassung.
- Alle Trigger löschen – löscht alle zuvor eingestellten Trigger.
4.6
Funktionsprüfungen
Navigation
Startbildschirm:
Scanner
(Hauptmenü „Fahrzeugsystem") > (Funktionsprüfungen)
Durch Funktionsprüfungen können Sie auf Prüfungen von fahrzeugspezifischen
Untersystemen zugreifen.
33
Abbildung 4-30
(Fahrzeugidentifikation) > (Menü „Fahrzeugsystem") >
Funktionsprüfungen
