Datenkabel/Anschlüsse

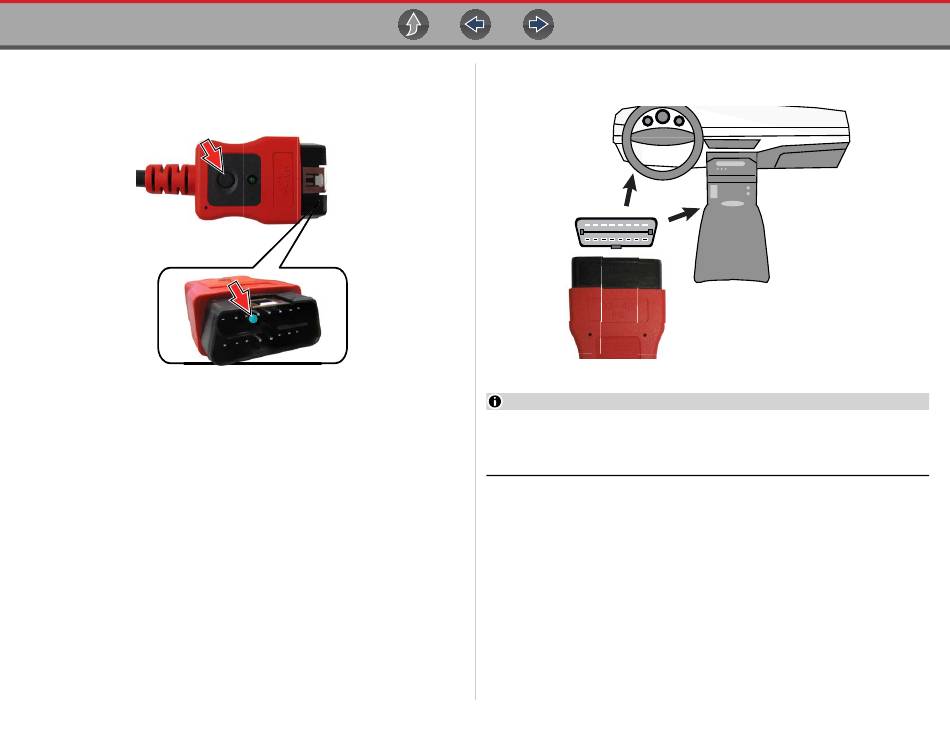

Das mitgelieferte Datenkabel enthält eine LED-Leuchte am Ende des
Fahrzeug-DLC
(Abbildung
3-2). Die LED-Leuchte wird vom Akku des
Diagnosewerkzeugs versorgt und erleichtert die Ortung des Fahrzeug DLC.
Abbildung 3-2
2. Schließen Sie das 16-polige Ende (J-1962) des DA-4E-Kabels
(Abbildung
3-3) an den Fahrzeug-DLC an.
J-1962
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
DA-4E
HINWEIS
Während der Fahrzeugidentifikation werden neben der Position des DLC
möglicherweise auch Bildschirmanweisungen zum Anschluss des Kabels
angezeigt.
15
Datenkabelanschluss (OBD-II/EOBD-Fahrzeuge)
Abbildung 3-3
