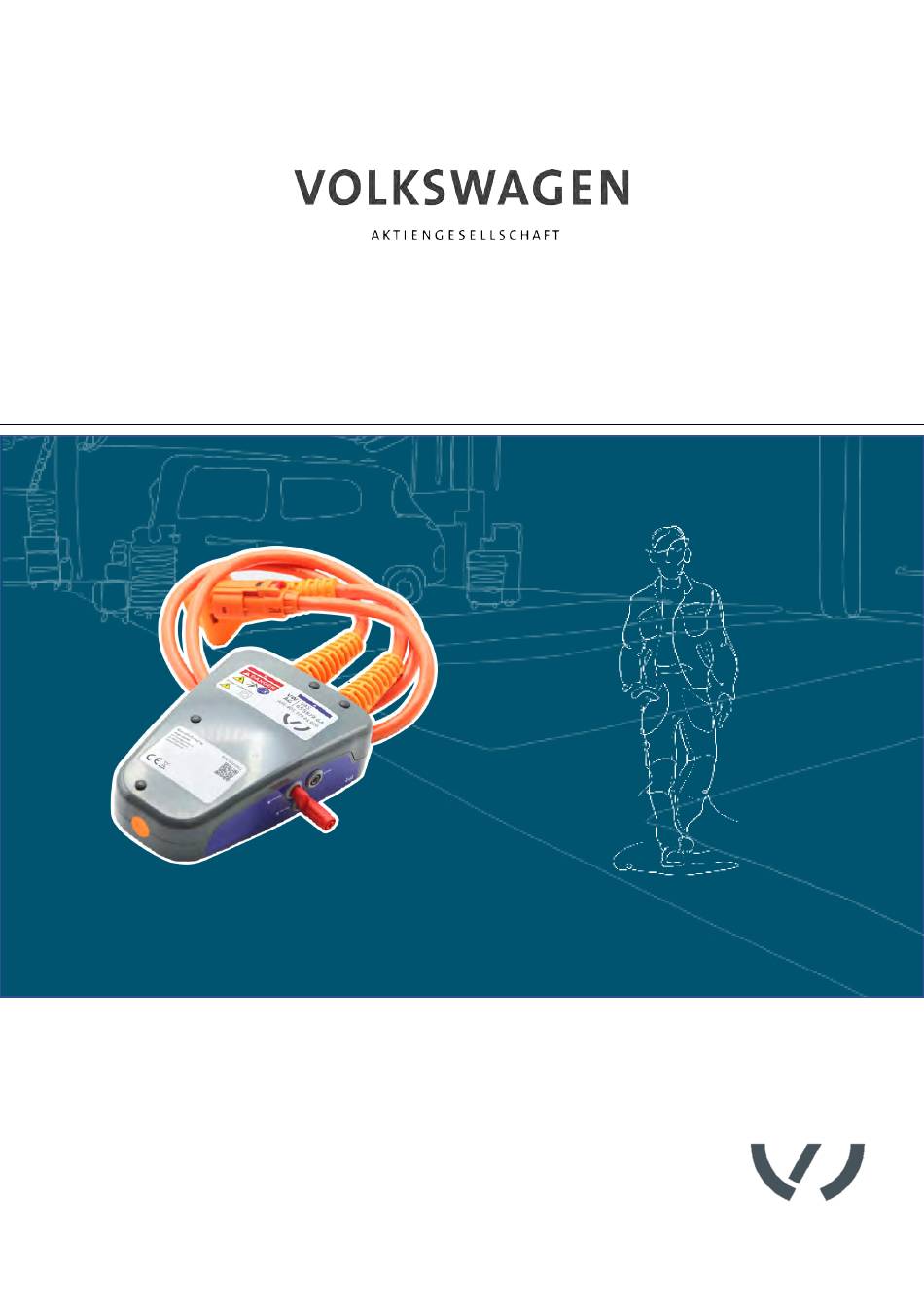

- Seite 1 Bedienungsanleitung H o c h v o l t - P r ü f a d a p t e r V A S 6 5 5 8 / 9 - 6 A 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A...
-
Seite 2: Impressum
Copyright 2022 Stodia GmbH. Bildquellen Warnzeichen, Verbots-, Gebots- und Normsymbole stammen aus öffentlichen Quellen wie den allgemein zugänglichen Bereichen im Internet. CAD-Produktbilder und Produktfotos stammen vom Hersteller. Bildmaterial, das das Produkt in Anwendung zeigt, ist mit einem Quellennachweis versehen. 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... -
Seite 3: Inhaltsverzeichnis
Gültigkeit der Konformitätserklärung Herstellerangaben SICHERHEIT Warnstufen Wichtige Sicherheitshinweise Bestimmungsgemäße Verwendung Anforderung an die Zielgruppe Pflichten des Betreibers PRODUKTBESCHREIBUNG Lieferumfang Aufbau Symbole und Anschlüsse Schaltplan Technische Daten BEDIENUNG Inbetriebnahme Lösen der Steckverbindungen Reinigung Lagerung Entsorgung Instandhaltung HILFE Gewährleistung Kundendienst 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... -
Seite 4: Einleitung
Mess- und Diagnosetechnik in das Portfolio der Stodia. Mit Erfahrung in der Software- und Hardwareentwicklung ist die Stodia GmbH immer ein verlässlicher Partner an Ihrer Seite – vom Prototypen bis zur Serie – MADE IN GERMANY. 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... -
Seite 5: Sicherheit
Pflichten des Betreibers. Diese Bedienungsanleitung ist ausschließlich gültig für folgendes Produkt: Artikelnummer: 22102831 Bezeichnung: Hochvolt-Prüfadapter VAS 6558/9-6A Warnstufen Dieses Kapitel informiert Sie über die Warnstufen, die Sie in dieser Bedienungsanleitung finden. GEFAHR Bei Missachtung des Sicherheitshinweises WIRD Tod oder schwere Körperverletzung die... -
Seite 6: Wichtige Sicherheitshinweise
Körperverletzung und Tod durch Stromschlag führen! Defekte und beschädigte Produkte können den Schutz vor elektrischer Spannung nicht sicher gewährleisten! • Tauschen Sie ein defektes oder beschädigtes Produkt sofort aus! • Versuchen Sie niemals, das Produkt zu reparieren oder manipulieren! 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... -
Seite 7: Bestimmungsgemäße Verwendung
Anforderungen an die Zielgruppe erfüllt. Der Betreiber ist darüber hinaus für die Einhaltung folgender Punkte verantwortlich: • Der Messadapter befindet sich stets im einwandfreien und mangelfreien Zustand. • Die regelmäßigen Prüffristen des Messadapters werden eingehalten und protokolliert. 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... -
Seite 8: Produktbeschreibung
Prüfen Sie unverzüglich den Zustand und die Vollständigkeit des Lieferumfangs. Bei Mängeln nehmen Sie umgehend Kontakt mit dem Hersteller auf. (1) Hochvolt-Prüfadapter (2) USB-Stick mit Bedienungsanleitungen Aufbau Aufbau des Produkts: (1) Anschlussstecker (2) Prüfbuchsen (siehe Schaltplan) (3) Anschlussbuchse 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... -
Seite 9: Symbole Und Anschlüsse
Entsorgungsvorschriften. Die CE-Kennzeichnung bescheinigt, dass das Produkt allen geltenden europäischen Vorschriften entspricht und dem vorgeschriebenen Konformitätsbewertungsverfahren unterzogen wurde. Das Prüfsiegel kennzeichnet das Produkt als zugelassen für den Einsatz in Werk- und Produktionsstätten des Fahrzeugherstellers. Schaltplan-Schema (siehe Schaltplan) 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... -
Seite 10: Schaltplan
Das Produkt verfügt über folgende Anschlussbereiche: • • Der Anschlussbereich TP1 verfügt über folgende Anschlussbuchsen: Anschluss Funktion Masse-Buchse Plus-Buchse Minus-Buchse Der Anschlussbereich TP2 verfügt über folgende Anschlussbuchsen: Anschluss Funktion Pilot-Buchse Schaltplan Pilot in Pilot out Pilot out 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... -
Seite 11: Technische Daten
-20°C bis 60°C -20°C bis 60°C Höhe über NN max. 2000m Keine Einschränkung. Luftfeuchtigkeit max. 80% bis 31°C, linear max. 85% abfallend auf 50% bei 40°C Keine Kondensation zulässig. Maximal zulässige relative Luftfeuchtigkeit 60%, falls korrosive Gas/Luft vorhanden ist. 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... -
Seite 12: Bedienung
Stromschlag führen! • Setzen Sie das Produkt nur für den vom Fahrzeughersteller vorgesehenen Anwendungsbereich ein! ACHTUNG Beschädigungsgefahr! Steckverbindungen rasten beim Verbinden ein. • Entriegeln Sie die Steckverbindungen, bevor Sie sie lösen! (siehe Kapitel „Lösen der Steckverbindungen“) 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... -
Seite 13: Inbetriebnahme
3. Verbinden Sie die Anschlussbuchse mit dem Anschlussstecker der Hochvolt-Batterie. 4. Verbinden Sie das Hochvolt-Messmodul gemäß der geführten Fehlersuche mit dem Hochvolt-Prüfadapter. Überbrücken Sie ggf. die Pilot-Buchsen gemäß der geführten Fehlersuche. Sie können nun die Messungen gemäß der geführten Fehlersuche ausführen. 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... -
Seite 14: Lösen Der Steckverbindungen
Stellen Sie sicher, dass der Hebel (rot) herausgezogen ist. Drücken Sie die Zunge (orange) ein und ziehen Sie die Steckverbindung bis zum Anschlag auseinander. Drücken Sie den Riegel (schwarz) ein und ziehen Sie die Steckverbindung ganz auseinander. Die Steckverbindung ist gelöst. 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... -
Seite 15: Reinigung
Beachten Sie die Sicherheitshinweise! Die nationalen und lokalen Anforderungen zur regelmäßigen Prüfung sind einzuhalten! Überprüfen Sie das Produkt im Abstand von höchstens 24 Monaten auf seine Funktion. Für eine fachgerechte Funktionsprüfung wenden Sie sich an den Hersteller. 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... -
Seite 16: Hilfe
Geben Sie bei Rückfragen zum Produkt immer die Seriennummer mit an. Diese Nummer finden Sie auf dem Produkt. Stodia GmbH Im Freitagsmoor 45 D – 38518 Gifhorn Telefon: +49 (0) 5373 – 92197-0 Telefax: +49 (0) 5373 – 92197-88 service@stodia.de www.stodia.de 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A... - Seite 17 Volkswagen Aktiengesellschaft K-GVO-LW Konzern After Sales – Group Service Literatur und Systeme Werkstattausrüstung Brieffach 011/4915 38442 Wolfsburg Nur zum internen Gebrauch Technische Änderungen vorbehalten Stand 02/2022 11.VW.2210.2831_BA_V01_DE VAS 6558/9-6A...
