KNF LABOPORT SC820G Originalbetriebsanleitung Seite 90

Instandhaltung
11 Schlauch-
verbindung
AS
12 Schlauch-
verbindung
HLK
15 O-Ring
16 O-Ring
17 O-Ring
18 O-Ring
19 O-Ring
20 Schlauch-
nippel AS
90
O-Ringe wechseln an den Schlauchverbindungen
1. Lösen Sie die beiden Überwurfschrauben an den
Schlauchverbindungen (11) und (12) und ziehen Sie die
Schlauchverbindungen aus den Kopfdeckeln (3) heraus.
Benutzen Sie zum Lösen der Überwurfschrauben ggf.
einen Gabelschlüssel SW14.
16
11
20
19

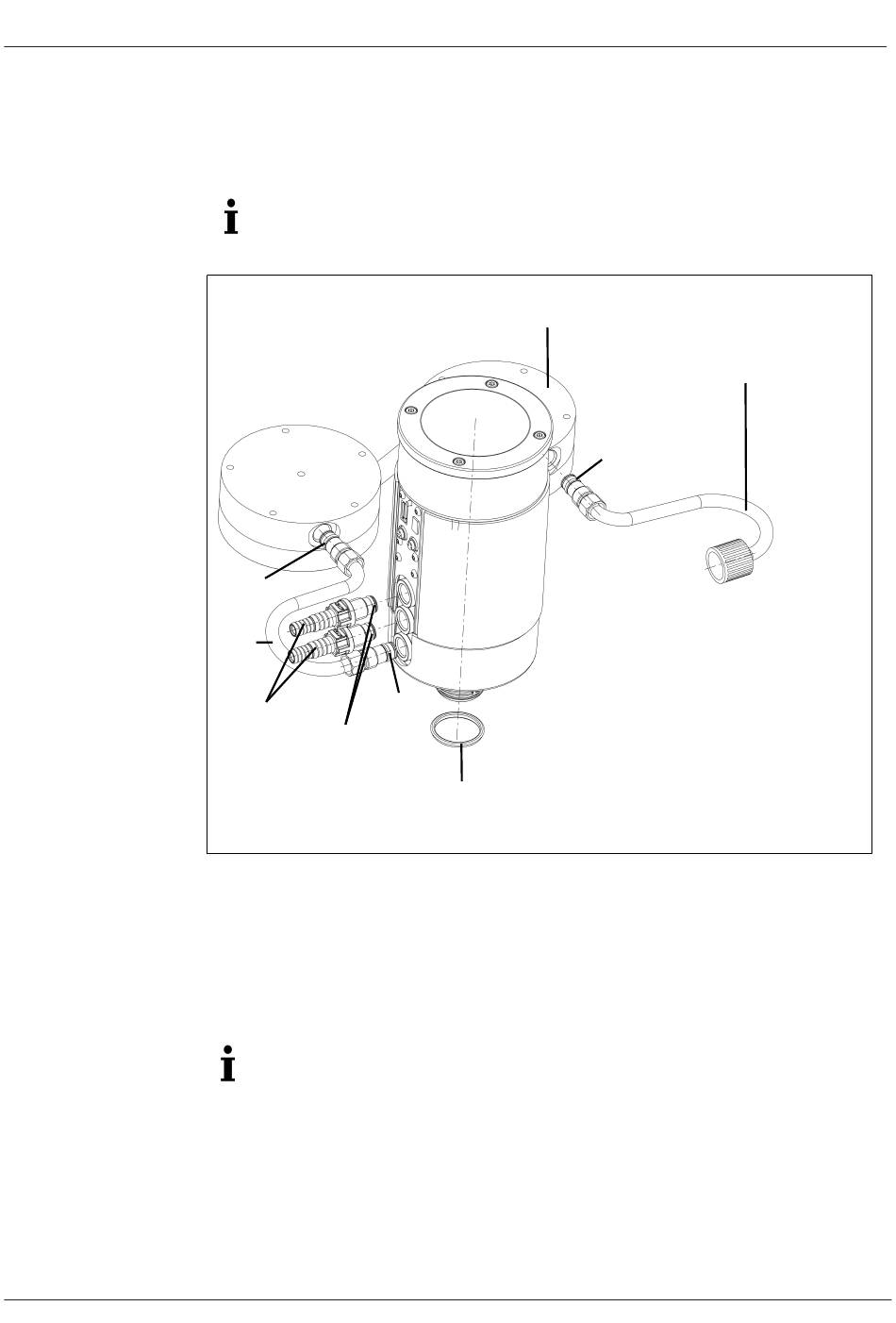

Abb.30: O-Ringe wechseln
2. Wechseln Sie die O-Ringe (16) und (17) an der Schlauch-
verbindung Abscheider (11).
3. Wechseln Sie den O-Ring (15) an der Schlauchverbin-
dung Hochleistungskondensator (12).
Achten Sie beim Wechsel der O-Ringe auf die korrekte
Position der neuen O-Ringe (zwischen Hülse (22) und
Gleitscheibe (21; siehe Abb. 31).
3
17
18
Original-Betriebsanleitung, KNF 339416-339418 02/23
Vakuumsystem SC820G / SC840G
12
15
