Système de vide SC820G / SC840G
21 Coussinet
de glisse-
ment
22 Manchon
X Joint torique
(15, 16, 17)
Traduction du mode d'emploi original, KNF 339416-339418 02/23

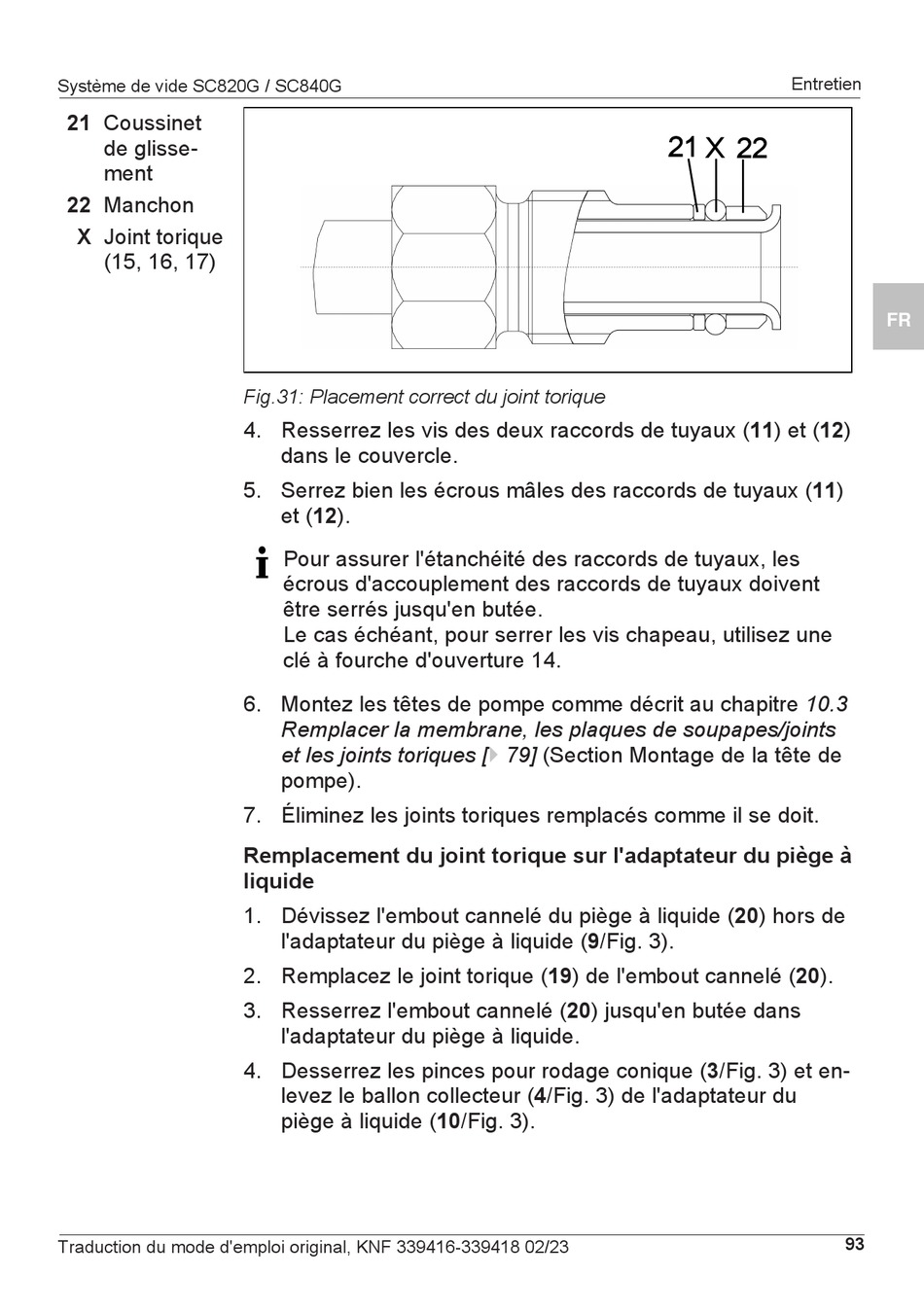

Fig.31: Placement correct du joint torique
4. Resserrez les vis des deux raccords de tuyaux (11) et (12)
dans le couvercle.
5. Serrez bien les écrous mâles des raccords de tuyaux (11)
et (12).
Pour assurer l'étanchéité des raccords de tuyaux, les
écrous d'accouplement des raccords de tuyaux doivent
être serrés jusqu'en butée.
Le cas échéant, pour serrer les vis chapeau, utilisez une
clé à fourche d'ouverture 14.
6. Montez les têtes de pompe comme décrit au chapitre 10.3
Remplacer la membrane, les plaques de soupapes/joints
et les joints toriques [} 79] (Section Montage de la tête de
pompe).
7. Éliminez les joints toriques remplacés comme il se doit.
Remplacement du joint torique sur l'adaptateur du piège à
liquide
1. Dévissez l'embout cannelé du piège à liquide (20) hors de
l'adaptateur du piège à liquide (9/Fig. 3).
2. Remplacez le joint torique (19) de l'embout cannelé (20).
3. Resserrez l'embout cannelé (20) jusqu'en butée dans
l'adaptateur du piège à liquide.
4. Desserrez les pinces pour rodage conique (3/Fig. 3) et en-
levez le ballon collecteur (4/Fig. 3) de l'adaptateur du
piège à liquide (10/Fig. 3).
Entretien
21
X 22
DE
EN
FR
ES
IT
93
