Sistema de vacío SC820G / SC840G
Componentes
conectados
Expulsión de la
bomba
Traducción del manual de instrucciones original, KNF 339416-339418 02/23
Conectar al sistema de vacío solamente aquellos com-
ponentes diseñados para las características neumáticas
del sistema de vacío (ver capítulo 5 Datos técnicos
[} 27]).
4. Colocar el matraz de recepción (4 o 5) en el adaptador
para separador (9) o en el condensador de alto rendi-
miento (2) y fijar el matraz de recepción con la abrazade-
ra para matraz (3).
Asegurarse de que la abrazadera para matraz esté bien
sujeta, apretando el tornillo de la abrazadera para ma-
traz hasta el tope.

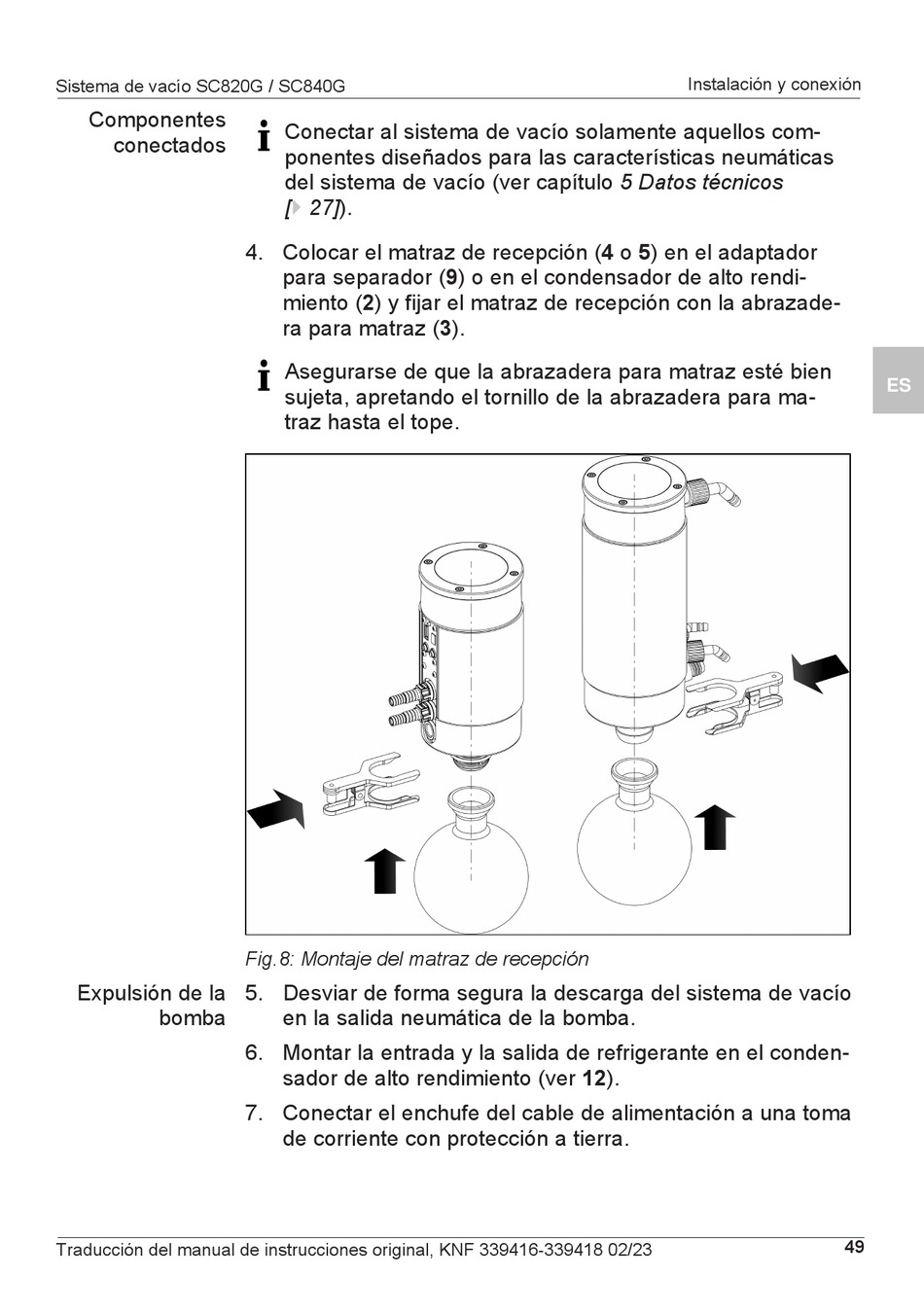

Fig.8: Montaje del matraz de recepción
5. Desviar de forma segura la descarga del sistema de vacío
en la salida neumática de la bomba.
6. Montar la entrada y la salida de refrigerante en el conden-
sador de alto rendimiento (ver 12).
7. Conectar el enchufe del cable de alimentación a una toma
de corriente con protección a tierra.
Instalación y conexión
49
