KNF LABOPORT SC820G Originalbetriebsanleitung Seite 422

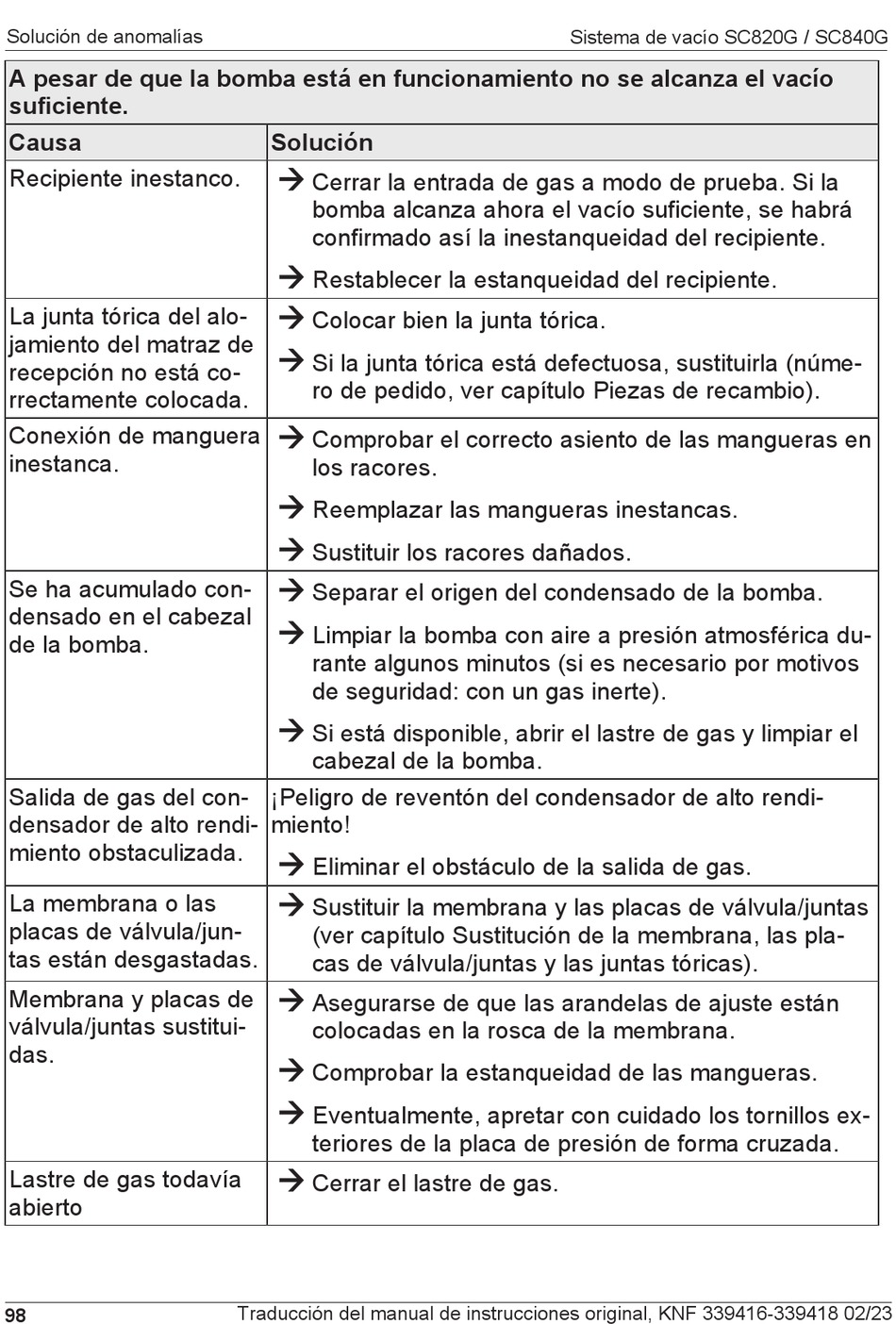

Solución de anomalías
A pesar de que la bomba está en funcionamiento no se alcanza el vacío
suficiente.
Causa
Recipiente inestanco.
La junta tórica del alo-
jamiento del matraz de
recepción no está co-
rrectamente colocada.
Conexión de manguera
inestanca.
Se ha acumulado con-
densado en el cabezal
de la bomba.
Salida de gas del con-
densador de alto rendi-
miento obstaculizada.
La membrana o las
placas de válvula/jun-
tas están desgastadas.
Membrana y placas de
válvula/juntas sustitui-
das.
Lastre de gas todavía
abierto
98
Solución
à
Cerrar la entrada de gas a modo de prueba. Si la
bomba alcanza ahora el vacío suficiente, se habrá
confirmado así la inestanqueidad del recipiente.
à
Restablecer la estanqueidad del recipiente.
à
Colocar bien la junta tórica.
à
Si la junta tórica está defectuosa, sustituirla (núme-
ro de pedido, ver capítulo Piezas de recambio).
à
Comprobar el correcto asiento de las mangueras en
los racores.
à
Reemplazar las mangueras inestancas.
à
Sustituir los racores dañados.
à
Separar el origen del condensado de la bomba.
à
Limpiar la bomba con aire a presión atmosférica du-
rante algunos minutos (si es necesario por motivos
de seguridad: con un gas inerte).
à
Si está disponible, abrir el lastre de gas y limpiar el
cabezal de la bomba.
¡Peligro de reventón del condensador de alto rendi-
miento!
à
Eliminar el obstáculo de la salida de gas.
à
Sustituir la membrana y las placas de válvula/juntas
(ver capítulo Sustitución de la membrana, las pla-
cas de válvula/juntas y las juntas tóricas).
à
Asegurarse de que las arandelas de ajuste están
colocadas en la rosca de la membrana.
à
Comprobar la estanqueidad de las mangueras.
à
Eventualmente, apretar con cuidado los tornillos ex-
teriores de la placa de presión de forma cruzada.
à
Cerrar el lastre de gas.
Traducción del manual de instrucciones original, KNF 339416-339418 02/23
Sistema de vacío SC820G / SC840G
