Opstellen en aansluiten
Aangesloten
componenten
Pompuitstoot 5. Voer bij de pneumatische uitlaat van het vacuümsysteem
48
Sluit alleen componenten op het vacuümsysteem aan
die op de pneumatische gegevens van het vacuümsys-
teem zijn berekend (zie hoofdstuk 5 Technische gege-
vens [} 26]).
4. Plaats de opvangkolf(4 of 5) op de afscheideraansluiting
(9) of op de condensator (2) en bevestig de opvangkolf
met de kolfklem (3).
Let op een stevige bevestiging van de kolfklem. Draai de
schroef van de kolfklem tot aan de aanslag vast.

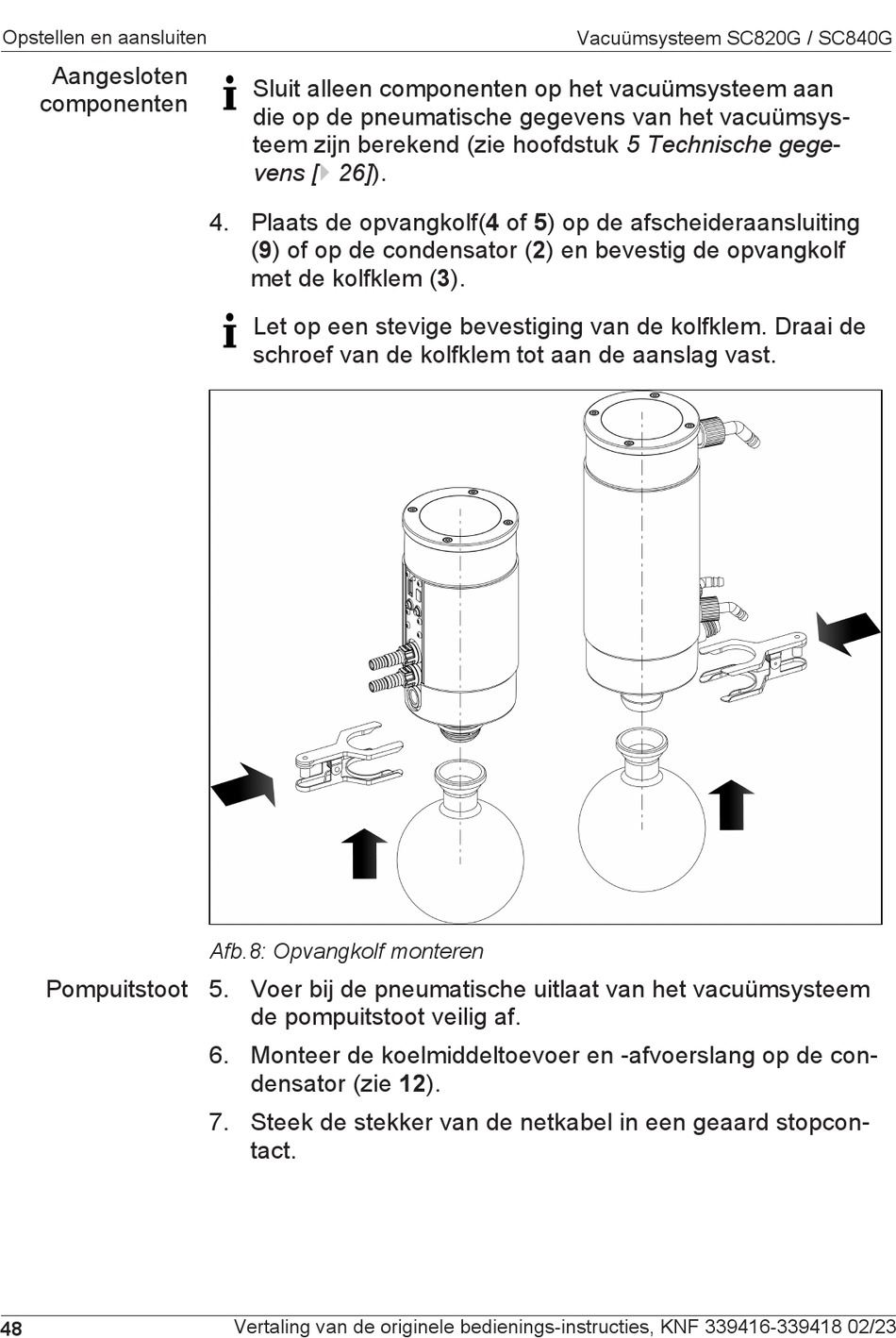

Afb.8: Opvangkolf monteren
de pompuitstoot veilig af.
6. Monteer de koelmiddeltoevoer en -afvoerslang op de con-
densator (zie 12).
7. Steek de stekker van de netkabel in een geaard stopcon-
tact.
