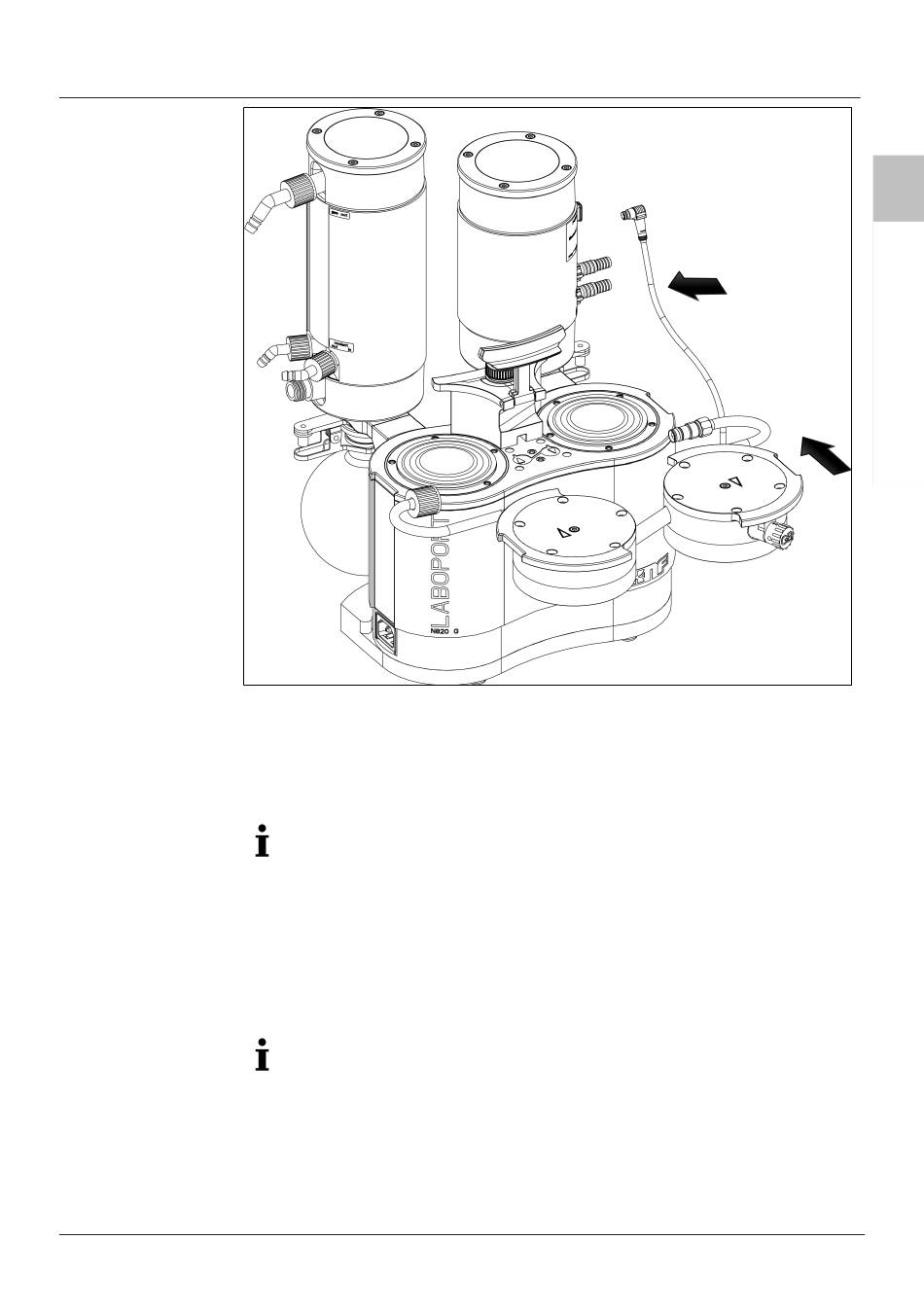

Abb.29: Pumpenkopf montieren
9. Setzen Sie die 10 außenliegenden Schrauben (4/Abb. 25)
in den Pumpenkopf ein und ziehen Sie diese über Kreuz
an (Anzugsdrehmoment: SC820G: 4 Nm; SC840G: 5 Nm)
Sollten die außenliegenden Schrauben (4/Abb. 25) sich
nicht in den Pumpenkopf einsetzen lassen, lösen Sie die
innenliegende Kopfschraube (1) und prüfen Sie den Sitz
des Kopfdeckels (3) auf der Zwischenplatte (6).
10. Schrauben Sie die Überwurfschraube der Schlauchverbin-
dung Abscheider (1/Abb. 24) am Abscheideranschluss bis
zum Anschlag ein.
Benutzen Sie zum Anziehen der Überwurfschraube der
Schlauchverbindung Abscheider (1/Abb. 24) ggf. einen
Gabelschlüssel SW 14
11. Ziehen Sie die Überwurfmutter der Schlauchverbindung
(5/Abb. 25) am Hochleistungskondensator (2/Abb. 3)
handfest an.
Instandhaltung
