Onderhoud
11 Slangver-
binding AS
12 Slangver-
binding
HLK
15 O-ring
16 O-ring
17 O-ring
18 O-ring
19 O-ring
20 Slangpilaar
AS
90
O-ringen van de slangverbindingen vervangen
1. Draai de beide wartels van de slangverbindingen (11) en
(12) los en trek de slangverbindingen uit de kopdeksels
(3).
Gebruik voor het losdraaien van de wartels indien nodig
een steeksleutel nr. 14.
16
11
20
19

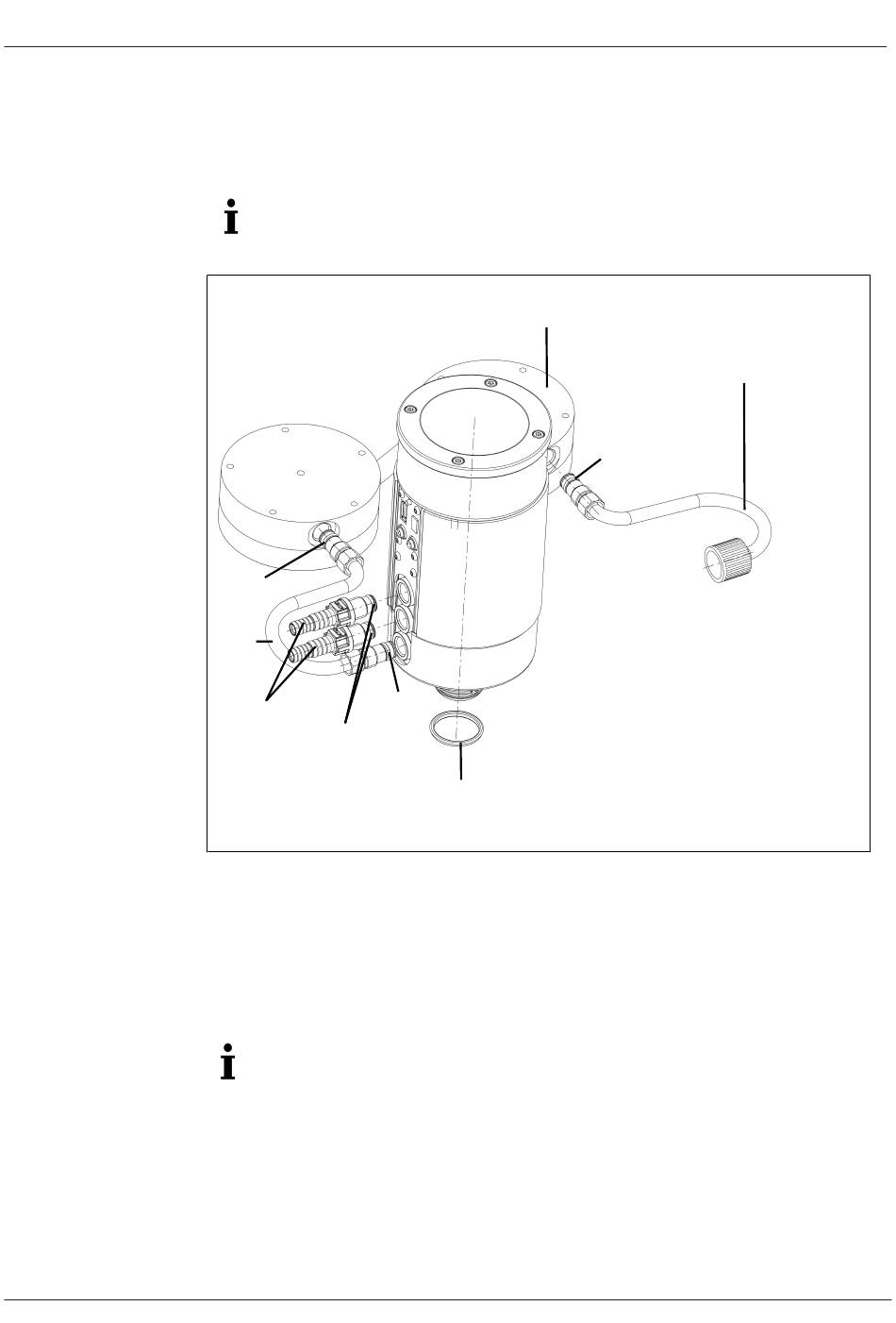

Afb.30: O-ringen vervangen
2. Vervang de O-ringen (16) en (17) van de slangverbinding
afscheider (11).
3. Vervang de O-ring (15) van de slangverbinding condensa-
tor (12).
Let bij het vervangen van de O-ringen op de correcte po-
sitie van de nieuwe O-ringen (tussen huls (22) en sluit-
ring (21, zie Afb. 31.
Vertaling van de originele bedienings-instructies, KNF 339416-339418 02/23
3
17
18
Vacuümsysteem SC820G / SC840G
12
15
