Flammkopfeinstellung
Die Einstellung des Flammkopfs hängt nur vom maximalen
Durchsatz des Brenners ab, mit dem er betrieben werden muss.

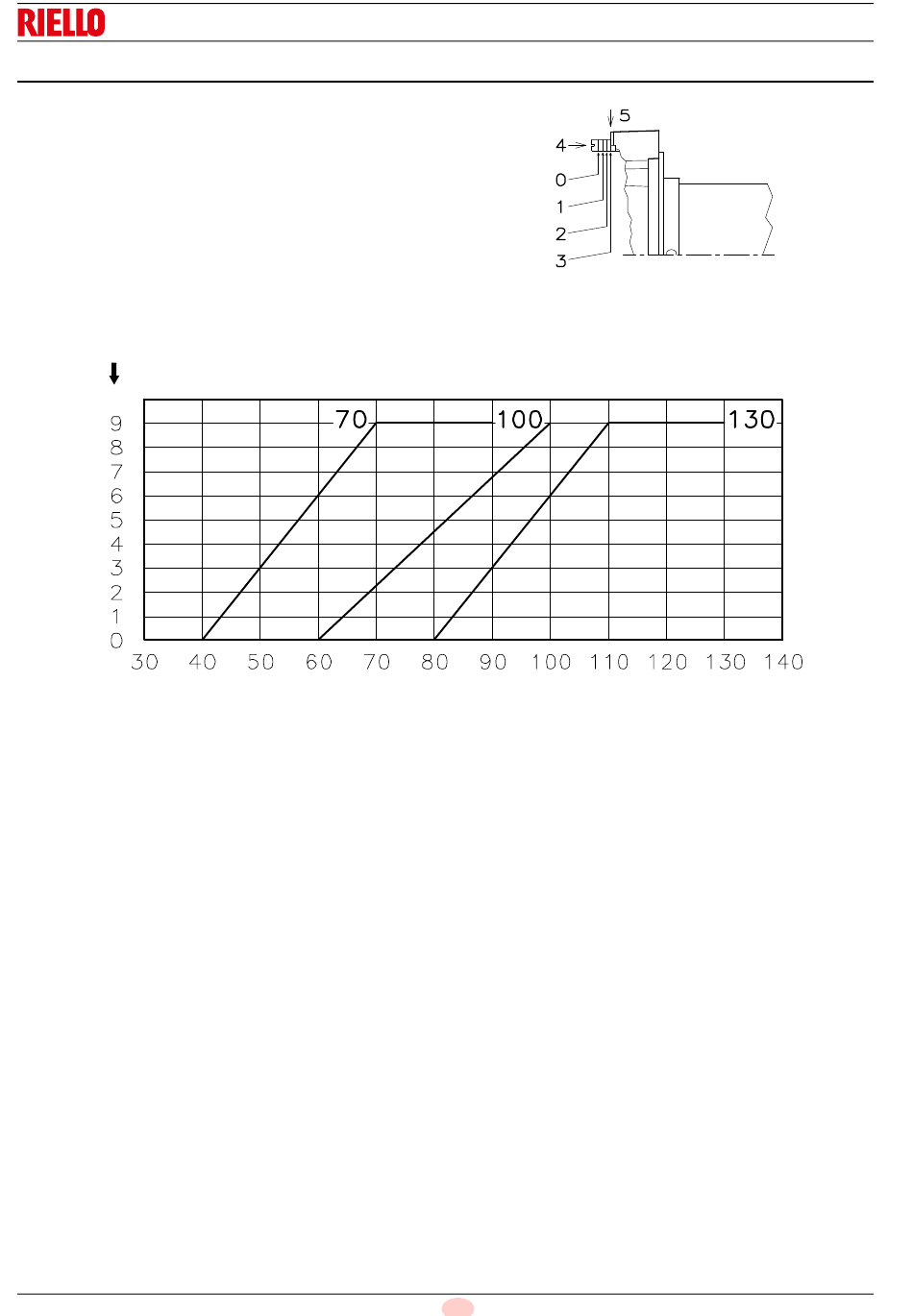

Die Schraube 4)(Abb. 17) drehen, bis die vom Diagramm
(Abb. 18) angezeigte Kerbe mit der vorderen Fläche des
Flansches 5)(Abb. 17) übereinstimmt.
Beispiel:
RL 70/M, maximaler Heizöldurchsatz = 50 kg/h
Das Diagramm (Abb. 18) gibt an, dass bei einem Durchsatz von
Abb. 17
50 kg/h der Brenner RL 70/M eine Einstellung des Flammkopfes
D462
ungefähr auf die Kerbe 3 erfordert; siehe auf Abb. 17.
Anz. Kerben
D1223
Maximaler Heizöldurchsatz kg/h
Abb. 18
18
D
