6.7

Befestigung des Brenners am Heizkessel

Bereiten Sie ein entsprechendes Hebesystem
vor.
Achten Sie auf das mögliche Austreten einiger
Tropfen Brennstoff während der Phase des
Abschraubens.
Bauen Sie das Flammrohr 9) aus dem Brenner 6) aus:
– lösen Sie die 4 Schrauben 3) und nehmen Sie dann die
Verkleidung 1) ab;
– entfernen Sie die Schrauben 2) von den beiden Führungen
5);
– entfernen Sie die beiden Schrauben 4), mit denen der
Brenner 6) am Flansch 7) befestigt ist;
– ziehen Sie das Flammrohr 9) mit Flansch 7) und Führungen
5) heraus.

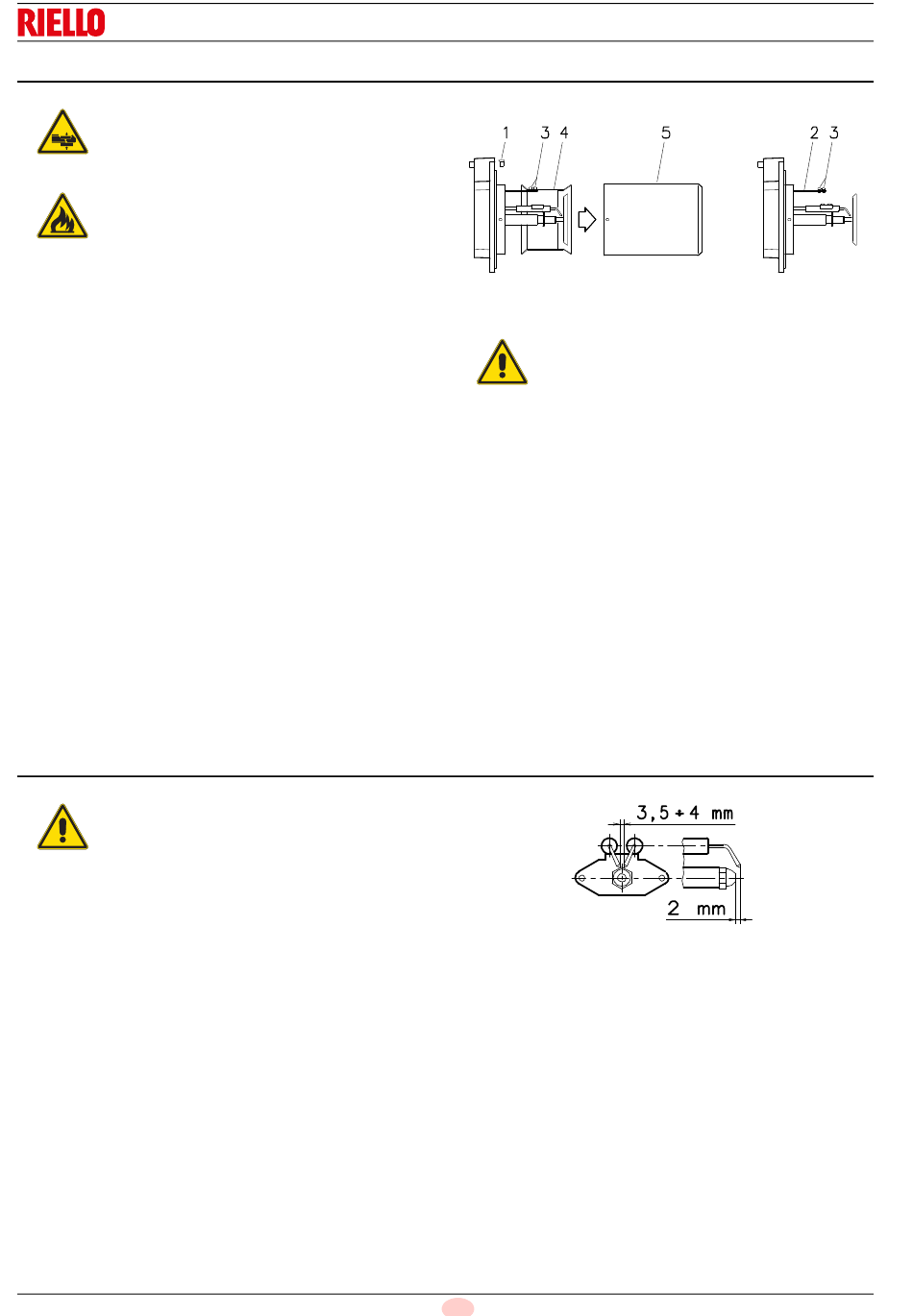

6.7.1

Voreinstellung des Flammkopfs

Beim Modell RL 130/M prüfen, dass der maximale Durchsatz des
Brenners in der 2. Stufe im Bereich B oder im Bereich C des
Regelbereichs liegt. Siehe Seite 9.
Wenn im Bereich B ist keinerlei Eingriff erforderlich.
Liegt er hingegen im Bereich C, müssen Sie:
– die Schrauben 1)(Abb. 12) lösen und das Flammrohr 5)
ausbauen;
– die Schrauben 3) lösen und den Schieber 4) entfernen;
– die Schrauben 3) an der Stange 2) anschrauben;
– das Flammrohr 5) und die Schrauben 1) wieder montieren.
Nach diesem eventuellen Vorgang den Flansch 7)(Abb. 11) an
der Platte des Heizkessels befestigen und die beiliegende
Dichtung 8) zwischenfügen. Tragen Sie vor dem Verwenden der
4, ebenfalls mitgelieferten
Freßschutzmittel auf.
6.8

Position der Elektroden

Prüfen Sie, dass die Elektroden gemäß Abb. 13
positioniert
Abmessungen eingehalten werden.
ACHTUNG
20166440
Schrauben entsprechende
sind und die angegebenen
Installation
Die Abdichtung zwischen Brenner und Kessel
muss gewährleistet sein.
ACHTUNG
16 D
D690
Abb. 12
D856
Abb. 13
