6.12 Heizölversorgung
Explosionsgefahr durch Austreten von Brennstoff
bei vorhandener entzündbarer Quelle.
Vorsichtsmaßnahmen:
Funken, Hitze vermeiden.
Vor jedem Eingriff am Brenner ist zu prüfen, dass
das Absperrventil des Brennstoffs geschlossen
ist.
Die Installation der Brennstoffzuleitung muss von
befugtem Fachpersonal in Übereinstimmung mit
den geltenden
Vorschriften vorgenommen werden.
ACHTUNG
Der Brenner verfügt über eine selbstansaugende Pumpe und
kann sich daher, innerhalb der in der Tabelle angegebenen

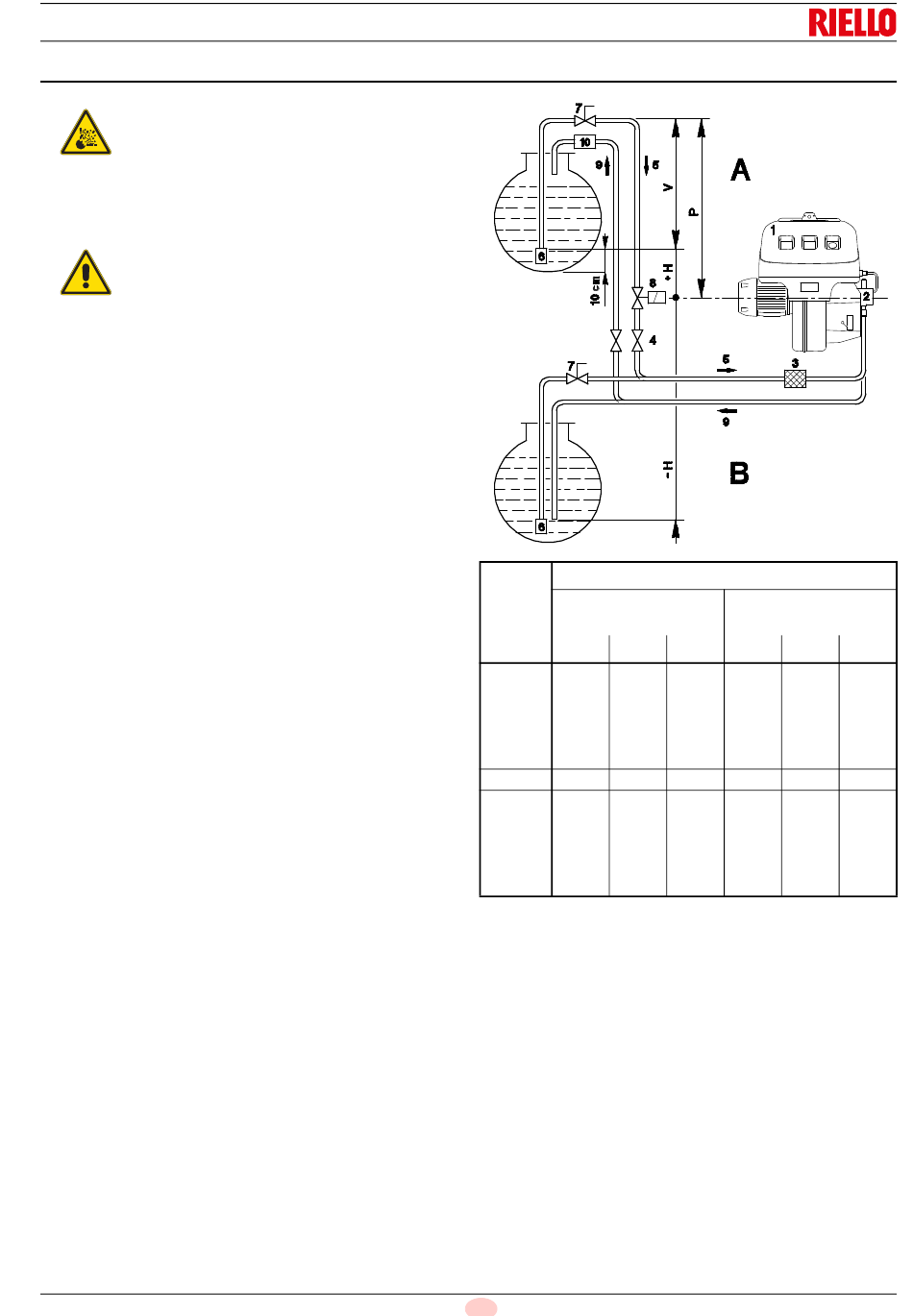

Grenzen, selbst versorgen. Zwei-Rohrsystem (Abb. 19)
Der Brenner verfügt über eine selbstansaugende Pumpe und
kann sich daher, innerhalb der in der Tabelle angegebenen
Grenzewerte, selbst versorgen.
Tank höher als der Brenner A
Der Wert P darf 10 m nicht überschreiten, damit die
Dichtvorrichtung der Pumpe nicht überlastet wird. Der Wert V
darf 4 m nicht überschreiten, damit die Selbsteinschaltung der
Pumpe auch bei fast leerem Tank möglich ist.
Tank niedriger B
Der Pumpenunterdruck von 0,45 bar (35 cm Hg) darf nicht
überschritten werden. Bei höheren Unterdruckwerten werden
Gase des Brennstoffs freigesetzt; die Pumpe wird laut und ihre
Lebensdauer nimmt ab.
Es empfiehlt sich, die Rücklaufleitung auf derselben Höhe wie die
Ansaugleitung ankommen zu lassen; das Auskoppeln der
Ansaugleitung ist schwieriger.
Ringsystem
Besteht aus einer vom Tank ausgehenden und in diesen
zurückführenden Leitung, in der eine Hilfspumpe den Brennstoff
unter Druck fließen lässt. Eine Abzweigung des Kreises speist
den Brenner. Dieses
Brennerpumpe sich nicht selbst speisen kann, da die Entfernung
und/oder der Höhenunterschied zum Tank größer sind, als die in
Tab. I aufgeführten Werte.
Installation
Stöße, Reibungen,
Normen und gesetzlichen
System ist nützlich, wenn
+ H
- H
(m)
10
+ 4,0 51
+ 3,0 45
+ 2,0 39
+ 1,0 32
+ 0,5 29
0 26
die
- 0,5 23
- 1,0 20
- 2,0 13
- 3,0 7
- 4,0 -
Zeichenerklärung
H = Höhenunterschied Pumpe/Bodenventil
L = Höhenunterschied Pumpe/Bodenventil
Ø = Innendurchmesser der Leitung
1 = Brenner
2 = Pumpe
3 = Filter
4 = Manuelles Absperrventil
5 = Ansaugleitung
6 = Bodenventil
7 = Manuelles Schnellabsperrventil mit Fernsteuerung
(nur Italien)
8 = Absperrmagnetventil (nur Italien)
9 = Rücklaufleitung
10 = Rückschlagventil (nur Italien)
19 D
L (m)
RL 70 RL 100 - 130
Ø (mm) Ø (mm)
12 14 12
112 150 71
99 150 62
86 150 53
73 144 44
66 132 40
60 120 36
54 108 32
47 96 28
34 71 19
21 46 10
8 21 -
D701
Abb. 19
14 16
138 150
122 150
106 150
90 150
82 150
74 137
66 123
58 109
42 81
26 53
10 25
Tab. I
