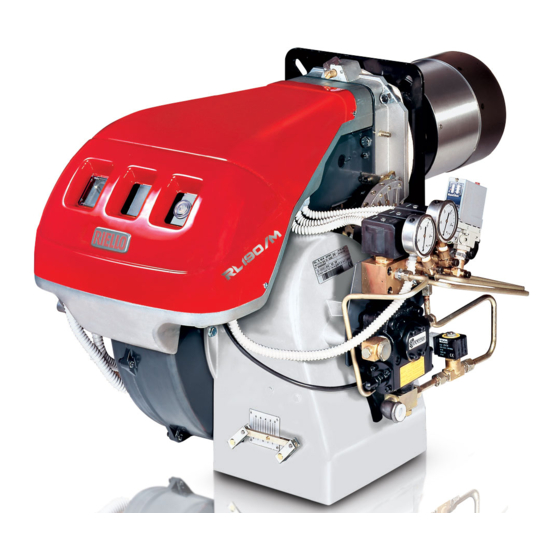

- Seite 1 Anleitungen für Einbau, Betrieb und Wartung Öl-Gebläsebrenner Zweistufig gleitender oder modulierender Betrieb CODE MODELL 3477822 RL 190/M 674 T1 20011025 RL 190/M 674 T1 20024212 (5) - 05/2014...
-
Seite 3: Inhaltsverzeichnis
Inhalt Erklärungen ....................................2 Allgemeine Informationen und Hinweise ..........................3 Informationen zur Bedienungsanleitung..............................3 2.1.1 Allgemeine Gefahren....................................3 2.1.2 Gefahr durch Spannung führende Teile ..............................3 Garantie und Haftung ....................................4 Sicherheit und Vorbeugung ..............................5 Einleitung........................................5 Schulung des Personals....................................5 Technische Beschreibung des Brenners..........................6 Technische Daten .....................................6 Elektrische Daten ......................................7 4.2.1... -
Seite 4: Erklärungen
CE-0440/B Die Qualität wird durch ein gemäß UNI EN ISO 9001 zertifiziertes Qualitäts- und Managementsystem garantiert. Erklärung des Herstellers Die Firma RIELLO S.p.A. erklärt, dass die folgenden Produkte die vom deutschen Standard "1. BImSchV Fassung 26.01.2010” vorgeschriebenen NOx-Grenzwerte einhalten. Produkt... -
Seite 5: Allgemeine Informationen Und Hinweise
Allgemeine Informationen und Hinweise Allgemeine Informationen und Hinweise Informationen zur Bedienungsanleitung Einleitung 2.1.2 Gefahr durch Spannung führende Teile Die dem Brenner beiliegende Bedienungsanleitung: Dieses Symbol kennzeichnet Vorgänge, die bei stellt einen wesentlichen und integrierenden Teil des Pro- falscher Ausführung zu Stromschlägen mit tödli- dukts dar und darf von diesem nicht getrennt werden. -
Seite 6: Garantie Und Haftung
Allgemeine Informationen und Hinweise Garantie und Haftung garantiert für ihre neuen Produkte ab dem Datum der In- stallation den gültigen Richtlinien und/oder dem Kaufvertrag ge- mäß. Prüfen Sie bei erstmaliger Inbetriebnahme, dass der Brenner unversehrt und vollständig ist. Die Nichteinhaltung der Angaben in diesem Handbuch, Nachlässigkeit beim Betrieb, eine fal- sche Installation und die Vornahme von nicht ge- nehmigten Änderungen sind ein Grund für die... -
Seite 7: Sicherheit Und Vorbeugung
Sicherheit und Vorbeugung Sicherheit und Vorbeugung Einleitung Schulung des Personals Die Brenner wurden gemäß den gültigen Normen und Der Anwender ist die Person, Einrichtung oder Gesellschaft, die Richtlinien unter Anwendung der bekannten Regeln zur techni- das Gerät gekauft hat und es für den vorgesehenen Zweck ein- schen Sicherheit und Berücksichtigung aller möglichen Gefah- zusetzen beabsichtigt. -
Seite 8: Technische Beschreibung Des Brenners
Technische Beschreibung des Brenners Technische Beschreibung des Brenners Technische Daten MODELL RL 190/M CODE 3477822 20011025 LEISTUNG 2. Stufe° 1423 - 2431 Mcal/h 1224 - 2091 DURCHSATZ kg/h 120 - 205 1. Stufe° 534 - 1423 Mcal/h 459 - 1224... -
Seite 9: Elektrische Daten
V1 - V2 230 V - 2 x 5 kV I1 - I2 1,9 A - 35 mA ELEKTRISCHE LEISTUNGSAUFNAHME W max 5500 SCHUTZART IP 44 4.2.1 Bauversionen MODELL Code Stromversorgung RL 190/M 3477822 400 V RL 190/M 20011025 230 V 20024212... -
Seite 10: Zubehör (Auf Wunsch)
Störabschaltun. Störabschaltung des Motors: Entriegelung durch Drücken auf den Druckknopf des Wärmerelais 19) (Abb. 1). 4.3.1 Gewicht - Richtwerte • Das Gesamtgewicht des Brenners einschließlich Verpac- kung wird in der Tabelle Tab. A angegeben. RL 190/M Tab. A 20024212... -
Seite 11: Abmessungen - Richtwerte
Teil auf den Gleitschienen zurückgeschoben werden. Die Abmessungen des offenen Brenners werden ausgehend von Höhe I angegeben. Abb. 2 D1217 RL 190/M 1166 4.3.3 Ausstattung 2 - Schläuche (L = 1340 mm) 4 - Schrauben für die Befestigung des Brennerflanschs am... - Seite 12 Technische Beschreibung des Brenners ü.d. M. LUFT °C mbar 1013 1,087 1,068 1,049 1,031 1,013 0,996 0,980 0,948 1000 1,073 1,054 1,035 1,017 1,000 0,983 0,967 0,936 1,061 1,042 1,024 1,006 0,989 0,972 0,956 0,926 1,050 1,031 1,013 0,995 0,978 0,962 0,946 0,916...
-
Seite 13: Prüfkessel
Technische Beschreibung des Brenners 4.4.1 Prüfkessel Beispiel: Durchsatz 200 kg/h: Der Betriebsbereich wurde an speziellen Prüfkesseln gemäß den Durchmesser = 80 cm; Länge = 3,5 m. von den Normen EN 267 vorgegeben Methoden gemessen. Falls der Brenner in einer handelsüblich wesentlich kleineren Auf der Abb. -
Seite 14: Installation
Die Leistung des Brenners muss innerhalb des Betriebsbereichs des Heizkessels liegen; ACHTUNG Handhabungen, das Entfernen, das Fehlen des Typenschilds oder anderweitige Mängel hindern an einer sicheren Identifizierung des Produkts RIELLO S.p.A. 0036 I−37045 Legnago (VR) und gestalten jegliche nstallations- und Wartungs- ACHTUNG arbeiten schwierig. -
Seite 15: Kesselplatte
Installation Kesselplatte Die Abdeckplatte der Brennkammer, so wie auf der (Abb. 7) dar- gestellt, vorbohren. Die Position der Gewinde- bohrungen kann mit der zur Grundausstattung gehörenden Isolierplatte ermittelt werden. RL 190/M 325-368 M 16 Abb. 7 D455 Flammrohrlänge Die Länge des Flammrohrs wird entsprechend der Angaben des Material 10), zwischen Schamottestein 11) und Flammrohr 9) Kesselherstellers gewählt und muß... -
Seite 16: Wahl Der Düse
Es wird empfohlen, die Düse im Rahmen der re- gelmäßigen Wartung einmal pro Jahr zu wech- seln. ACHTUNG Die Verwendung von anderen Düsen als jene, die von Riello S.p.A. vorgeschrieben sind und eine nicht ordnungsgemäße periodische Wartung kann dazu führen, dass die von den geltenden Rechtsvorschriften vorgesehenen... -
Seite 17: Einstellung Des Flammkopfs
Beispiel: RL 190/M, Höchstheizöldurchsatz = 150 kg/h Abb. 13 Das Diagramm (Abb. 14) gibt an, dass der Brenner RL 190/M für D462 einen Durchsatz von 150 kg/h eine Regulierung des Flammkopfs um ungefähr 3 Kerben erfordert, so wie es auf der Abb. (Abb. 13) dargestellt wird. -
Seite 18: Elektrische Anlage
Nie den Nulleiter mit dem Phasenleiter in Stromversorgungsleitung vertauschen. Ein eventueller Vertausch führt zu einer Störabschaltung mangels Zündung. Die Brenner RL 190/M wurden für Schrittschaltungsbetrieb zugelassen. Das bedeutet, dass sie “laut Vorschrift" mindestens ein Mal alle 24 Stunden ausgeschaltet werden müssen, damit das Steuergerät eine Kontrolle seiner Funktionstüchtigkeit beim Anfahren vornehmen kann. -
Seite 19: Elektrische Anlage (Werkseitig Ausgeführt)
- Düsenrücklaufventil ßenden Kabel müssen durch die entsprechenden Kabeldurch- gänge geführt werden. Die Kabeldurchgänge können auf verschiedene Arten genutzt werden. Als Beispiel führen wir die folgenden Arten auf: RL 190/M (Abb. 16) Pg 13,5 Dreiphasenspeisung Pg 11 Einphasenspeisung Pg 13,5... - Seite 20 Elektrische Anlage Elektrischer Anschluss RL 190/M dreiphasige Speisung / V mit Nulleiter D2125 Abb. 17 TR - Regelfernsteuerung: RL 190/M Steuert die 1. und 2. Betriebsstufe. Wenn der Leistungsregler RWF40 für modulierenden Be- 230 V 400 V trieb angeschlossen ist, ist die TR-Regelung nicht erfor-...
-
Seite 21: Hydraulische Anlage
Hydraulische Anlage Hydraulische Anlage Brennstoffzuführung Kreisschaltung Sie besteht aus einer Leitung, die von und zum Tank führt, in der eine Hilfspumpe den Brennstoff unter Druck fließen läßt. Eine Abzweigung des Kreises speist den Brenner. Diese Schaltung ist nützlich, wenn die Brennerpumpe sich nicht selbst speisen kann, weil Abstand und/oder Höhe vom Tank größer sind als die in der Tabelle aufgeführten Werte. -
Seite 22: Hydraulische Anschlüsse
Hydraulische Anlage 7.1.1 Hydraulische Anschlüsse D1978 Abb. 21 D887 Abb. 20 7.1.3 Höchstöldruckwächter Rücklauf Die Pumpen verfügen über einen Bypass, der Rücklauf und An- Der Maximal-Öldruckwächter 5)(Abb. 1, Seite 8) misst den Druck saugung miteinander verbindet. Sie sind am Brenner installiert sofort hinter dem Regler. -
Seite 23: Pumpe
Hydraulische Anlage Pumpe Pumpe SUNTEC TA 3 Abb. 22 D1979 7.2.1 Einschalten der Pumpe - Ansaugung G 1/2” - Rücklauf G 1/2” – Bevor Sie den Brenner in Betrieb nehmen, vergewissern - Anschluss für Manometer G 1/8” Sie sich, ob die Rücklaufleitung zum Tank frei ist. Eventu- - Anschluss für Vakuummeter G 1/8”... -
Seite 24: Brennereinstellung
Brennereinstellung Brennereinstellung Für die optimale Einstellung des Brenners sollten die Abgase am Der Brennstoffdruck am Vorlauf von der Düse wird an der Druc- Kesselausgang analysiert werden. kreglergruppe eingestellt und vom Manometer 1) (Abb. 24) an- gezeigt. Die bereits vorgenommenen Einstellungen sind: ... -
Seite 25: Zündung Des Brenners
Brennereinstellung Zündung des Brenners Sicherheitshinweise für die erstmalige Inbetriebnahme Brennstoffeinstellung Die erstmalige Inbetriebnahme des Brenners muss durch befugtes Fachpersonal gemäß den Angaben in diesem Handbuch sowie in Überein- stimmung mit den gültigen gesetzlichen Normen ACHTUNG und Bestimmungen ausgeführt werden. Prüfen Sie die richtige Funktionsweise der Regel- , Steuer- und Sicherheitsvorrichtungen. - Seite 26 Brennereinstellung Abb. 28 D889 Zur Einstellung des Nocken III ist es besonders für kleine Ver- schiebungen möglich, den dazu bestimmten Schlüssel 10) (Abb. 28) zu verwenden, der durch einen Magnet unter dem Stellmotor gehalten wird. Wichtige Hiweise Eine gute Einstellung ist dann erreicht, wenn die Exzenter- scheibe 7) (Abb.
-
Seite 27: Brennerbetrieb
Brennereinstellung Brennerbetrieb 8.2.1 Anfahren des Brenners 0 s : Einschalten der TL-Fernsteuerung, Anlassen des Motors. Die Pumpe 3) saugt den Brennstoff über die Leitung 1) und den Filter 2) vom Tank an und pumpt ihn unter Druck in den Auslaß. -
Seite 28: Mngelnde Zündung
Brennereinstellung Brenner mit Leistunsregler RWF40 Beachten Sie die beigelegte Anweisung für den Regler. 8.2.3 Mngelnde Zündung Wenn der Brenner nicht zündet, erfolgt die Störabschaltung des Brenners innerhalb von 5 s ab dem Öffnen des Heizöl-Elektro- ventils. 8.2.4 Ausgehen des Brenners während des Betriebs Erlischt die Flamme plötzlich während des Brennerbetriebs, er- folgt nach 1s die Störabschaltung des Brenners. -
Seite 29: Wartung
Wartung Wartung Sicherheitshinweise für die Wartung Filter (Abb. 31) Die regelmäßige Wartung ist für die gute Funktionsweise, die Si- Die Filtersiebe kontrollieren: cherheit, die Leistung und Standzeit des Brenners wesentlich. • der Linie 1) • an der Düse 2), reinigen oder auswechseln. Sie ermöglicht es, den Verbrauch und die Schadstoffemissionen Falls im Inneren der Pumpe Rost oder andere Verunreinigungen zu verringern sowie das Produkt über die Zeit hinweg zuverlässig... - Seite 30 Wartung UV Zelle (Abb. 32) Öffnen des Brenners (Abb. 34) Das Glas von eventuellem Staub befreien. Den UV-Sensor 1) Spannung unterbrechen. (Abb. 32) kräftig nach außen ziehen, um ihn auszurasten, er ist Die Schrauben 1) lockern und die Verkleidung 2) abnehmen. nur durch Druck eingesetzt.
- Seite 31 Wartung ZEICHEN (1) STÖRUNGEN MÖGLICHE URSACHEN EMPFOHLENE ABHILFEN Brenner geht nicht an - Eine Grenz- oder Sicherheitsfernsteuerung offen ..Einstellen oder auswechseln - Geräteblockierung ......Gerät entriegeln - Eingriff des Höchstöldruckwachters .
- Seite 32 Wartung ZEICHEN (1) STÖRUNGEN MÖGLICHE URSACHEN EMPFOHLENE ABHILFEN Rauchige Flamme - Bachar. dunkel 56 - Wenig Luft ........Kopf und Luftklappe einstellen 57 - Düse verschmutzt oder verschlissen.
- Seite 36 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Änderungen vorbehalten!
