5.7

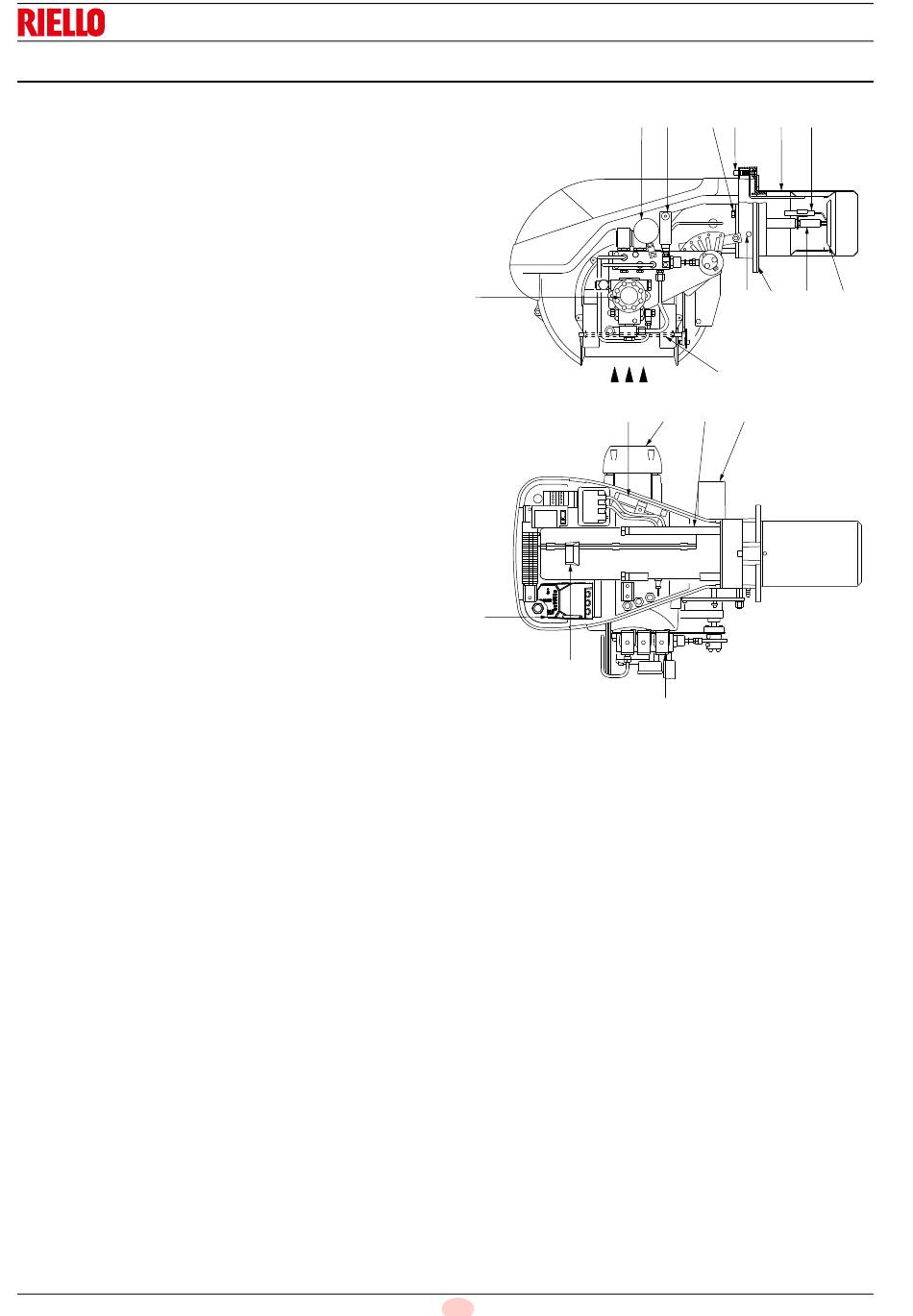

Beschreibung des Brenners

1 Zündelektroden
2 Flammkopf
3 Schraube für die Flammkopfeinstellung
4 Befestigungsschraube Gebläse an Flansch
5 Öldruckwächter
6 Manometer Düsenrücklaufdruck
7 Pumpe
8 Düsenhalter
9 Luftklappe
10 Druckentnahmestelle Gebläse
11 Flansch für Befestigung am Heizkessel
12 Stauscheibe
13 Stellantrieb, steuert den Durchsatzregler des Brennstoffs
und die Luftklappe.
Bei Brennerstillstand
geschlossen, um die Wärmeverluste des Kessels durch den
Kaminzug mit Luftnachführung von der Saugöffnung des
Gebläses auf einen Mindestwert herabzusetzen.
14 Gleitschienen zur Öffnung des Brenners und für die
Kontrolle des Flammkopfs
15 Elektromotor
16 Verlängerungen für Führungen 14)
17 Flammensteuerung
18 Flammensichtfenster
19 Ventileinheit mit Druckwandler des Düsenrücklaufs
Die Störabschaltung des Brenners kann sich in zwei
unterschiedlichen Formen zeigen:
Störabschaltung des Geräts: Das Aufleuchten der Taste des
Steuergerätes 17) weist auf eine Störabschaltung des Brenners
hin.
Zur Entriegelung die Taste des Überstromauslösers 3)(Abb. 5
auf Seite 11) drücken.
20166440
Technische Beschreibung des Brenners
ist die Luftklappe vollständig
7
17
18
10 D
6 5 4 3 2
10 11
9
15
16 14 13
19
1
8 12
20169277
Abb. 4
