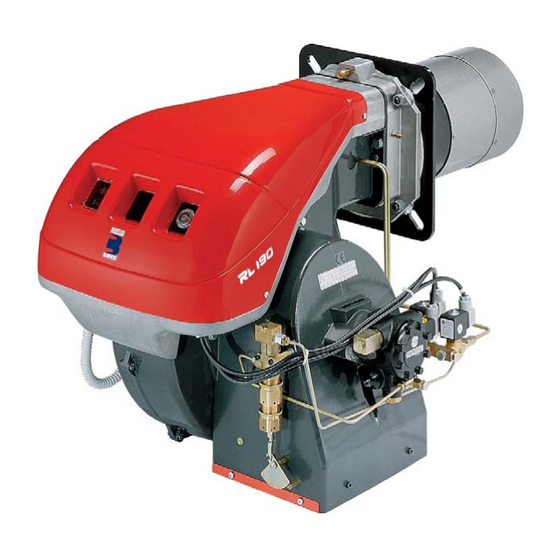

Riello RL 190 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für RL 190:
- Montage-, bedienungs- und wartungsanleitung (36 Seiten)
Verwandte Anleitungen für Riello RL 190
Inhaltszusammenfassung für Riello RL 190
- Seite 1 Montage und Bedienungs Anleitung Ölbrenner Zweistufig CODE MODELL 3475614 RL 190 673 T1 2916081 (2)
-
Seite 2: Inhaltsverzeichnis
INHALT TECHNISCHE ANGABEN......Seite 2 Zubehör ..........2 Brennerbeschreibung . -
Seite 3: Technische Angaben
TECHNISCHE ANGABEN MODELL RL 190 673 T1 LEISTUNG 2. Stufe 1423 - 2443 1224 - 2100 DURCHSATZ Mcal/h 120 - 206 kg/h 1. Stufe 759 - 1423 653 - 1224 Mcal/h 64 - 120 kg/h BRENNSTOFF HEIZÖL EL - Heizwert Hu... -
Seite 4: Brennerbeschreibung
1 und 3 Sekunden drücken. Störabschaltung des Motors: Entriegelung durch Drükken auf den Druckknopf des Überstrom- auslösers 16)(A). VERPACKUNG - GEWICHT (B) - Richtwerte RL 190 1270 • Der Brenner steht auf einem besonders für- die Handhabung mit Hubwagen geeignetem Holzrahmen. -
Seite 5: Regelbereiche
REGELBEREICH (A) Der Brenner RL 190 kann auf zwei Arten funk- D1246 tionieren: ein- und zweistufig. Der DURCHSATZ der 1. Stufe wird innerhalb des Felds A aus den nebenstehenden Kurven ausgewählt. Der DURCHSATZ der 2. Stufe wird innerhalb des Felds B ausgewählt. Dieses Feld zeigt den Höchstdurchsatz des Brenners in Abhängigkeit... -
Seite 6: Wahl Der Düsen Für 1° Und 2° Stufe
D1250 Kerbe in Diagramm (G) mit der vorderen Fläche von Flansch 5)(F) zusammenfällt. Beispiel: RL 190 mit zwei Düsen zu 18 GPH und Pumpendruck 12 bar. Suchen Sie in der Tabelle (A) den Durchsatz der beiden Düsen zu 18 GPH: 76,4 + 76,4 = 152,8 kg/h. -
Seite 7: Hydraulikanlage
HYDRAULIKANLAGE BRENNSTOFFZUFÜHRUNG Zweistrangsystem (A) Der Brenner verfügt über eine selbstansau- gende Pumpe und kann sich daher, innerhalb der Grenzen der seitlich abgebildeten Tabelle, selbst versorgen. Tank höher als der Brenner A Die Strecke P sollte nicht höher als 10 m sein, damit das Dichtungsorgan der Pumpe nicht überlastet wird, und die Strecke V sollte 4 m nicht... -
Seite 8: Werkseitig Ausgeführte Elektroanlage
WERKSEITIG AUSGEFÜHRTE ELEKTROANLAGE ELEKTROANLAGE werkseitig ausgeführt SCHEMA (A) Brenner RL 190 • Das Modell RL 190 wird werkseitig für 400 V Stromversorgung vorbereitet. • Falls die Stromversorgung 230 V beträgt, den Motoranschluß (Stern- oder Dreieckschal- tung) und die Einstellung des Wärmerelais verändern. -
Seite 9: Einstellung Überstromauslösers
Entnahmewerte vorsieht, die auf dem Typen- schild des 400 V-Motors angegeben sind, wird der Schutz trotzdem gewährleistet. VERMERKE Der Brenner RL 190 wird werkseitig für 400 V Stromversorgung vorbereitet. Falls die Strom- versorgung 230 V beträgt, den Motoranschluß von Stern- auf Dreieckschaltung und die Einstel- lung des Wärmerelais verändern. -
Seite 10: Einschalten Der Pumpe
PUMPE (A) PUMPE 1 - Ansaugen G 1/2" SUNTEC J7 C 2 - Rücklauf G 1/2" 3 - Anschluß Manometer G 1/8" 4 - Anschluß Vakuummeter G 1/8" 5 - Druckregler 6 - By-pass Schraube A - Min.-Durchsatz bei einem Druck von 12 bar B - Auslaß-Druckbereich C - Max.-Ansaugunterdruck D - Viskositätsbereich... -
Seite 11: Brennereinstellung
BRENNEREINSTELLUNG ZÜNDEN Den Schalter 1)(B) auf "EIN" stellen. Beim ersten Zünden entsteht beim Übergang von der 1. zur 2. Stufe ein momentaner Abfall des Brennstoffdrucks, der durch die Füllung der Leitungen der 2. Düse verursacht wird. Dieser Abfall kann das Ausgehen des Brenners verur- sachen, das manchmal von Pulsationen beglei- tet wird. -
Seite 12: Brennerfunktion
BRENNERFUNKTION ANFAHREN DES BRENNERS (A) - (B) Startphasen mit progressiven Zeitangaben in Sekunden: • Verschluß der TL-Fernsteuerung. Nach etwa 3s: • 0 s : Die Anlaufphase hat angefangen. • 2 s : Anfahren Gebläsemotor. • 3 s : Einschalten des Zündtransformators. Die Pumpe 3) saugt den Brennstoff über die Leitung 1) und den Filter 2) vom Tank an und pumpt ihn unter Druck in den Auslaß. -
Seite 13: Endkontrollen
ENDKONTROLLEN • Den Foto-Widerstand verdunkeln und die Fernsteuerungen schließen: der Brenner muß einschalten und ca. 5 s nach Ventilöffnung der 1. Stufe in Störabschaltung fahren. • Den Foto-Widerstand beleuchten und die Fernsteuerungen schließen: der Brenner muß einschalten und ca. 10 s danach in Störab- schaltung fahren. -
Seite 14: Diagnostik Betriebsablauf
DIAGNOSTIK BETRIEBSABLAUF Die Bedeutung der verschiedenen Anzeigen während des Anlaufprogramms ist in folgender Tabelle erklärt: FARBCODETABELLE Sequenzen Farbcode Vorspülung Zündung Betrieb mit Flamme OK Betrieb mit schwachter Flamme Stromversorgung unter ~ 170V Störabschaltung Fremdlicht Erläuterung: gelb grün ENTRIEGELUNG DES STEUERGERÄTS UND VERWENDUNG DER DIAGNOSTIK Das mitgelieferte Steuergerät verfügt über eine Diagnosefunktion, mit der Ursachen eventueller Betriebsstörungen leicht festgestellt werden kön- nen (Anzeige: ROTE LED). -
Seite 15: Empfohlene Abhilfen
SIGNAL STÖRUNGEN MÖGLICHE URSACHEN EMPFOHLENE ABHILFEN Kein Blinken Brenner geht nicht an - Kein Strom........... .Schalter einschalten - Sicherungen kontrollieren - Grenzfernsteuerung TL offen . -
Seite 16: Status (Auf Wunsch)
STATUS STATUS Auf Wunsch lieferbares Zubehör. (auf Wunsch) Siehe Seite 2. MONTAGE Die Brenner sind bereits für den Einbau des Status vorbereitet. Für die Montage wie folgt vorgehen: - Den Status 1) mit Hilfe des Verbinders 2) an Montage der Brennerauflage 3) anschließen. - Den Status mit den Schrauben 4), die mit dem Satz mitgeliefert sind, an der Brenner- auflage befestigen.
